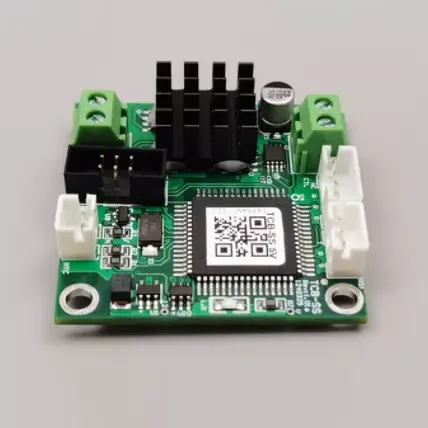

Controler de temperatură TCB-SS cu dimensiune ultracompactă și conceput pentru micro TEC

X-Meritan produce controler de temperatură TCB-SS cu dimensiune ultracompactă și conceput pentru aplicații Micro TEC în care spațiul pe placă, stabilitatea temperaturii și ieșirea controlată TEC trebuie luate în considerare împreună. TCB-SS integrează senzorul de temperatură și conducerea TEC pe o placă de control mică, permițând reglarea unui Micro TEC printr-o buclă de control al temperaturii bazată pe feedback.

Controlerul este proiectat în jurul unui format de placă compact, mai degrabă decât a unei arhitecturi de control al temperaturii de uz general. Utilizează un senzor NTC de 10K ca intrare implicită de detectare a temperaturii și acceptă o tensiune TEC implicită de 4,5 V cu un curent TEC maxim de 3 A, făcând placa potrivită pentru sistemele de management termic în miniatură.

Parametrii

Structura de control

Feedback de temperatură

10K NTC detectează schimbările de temperatură și trimite semnalul către controler.

Controlul PID

Controlerul compară temperatura măsurată cu valoarea țintă și reglează ieșirea Micro TEC prin controlul PID.

Conducere continuă

Ieșirea continuă ajustează unitatea TEC în timpul funcționării, în loc să se bazeze doar pe o simplă pornire/oprire.

Caracteristici cheie

Placă ultra-compactă

Măsurând 4 cm × 4 cm × 1,28 cm, controlerul de temperatură TCB-SS cu dimensiune ultracompactă și conceput pentru Micro TEC este proiectat pentru sistemele Micro TEC cu spațiu de instalare limitat.

Controlul temperaturii 0,01°C

Controlerul oferă o precizie de control al temperaturii de 0,01 °C și o precizie de setare a temperaturii de 0,01 °C pentru o reglare termică precisă.

>94% Eficiență de ieșire

Cu o eficiență de ieșire de peste 94%, controlerul oferă o conducere eficientă TEC în sisteme compacte de control al temperaturii.

Ieșire 4,5 V TEC, 3 A max.

Tensiunea TEC implicită este de 4,5 V, cu un curent TEC maxim de 3 A, pentru aplicațiile Micro TEC compatibile.

Sensoare de temperatură 10K NTC

Senzorul implicit este un NTC de 10K cu o valoare B de 3950, oferind feedback de temperatură pentru bucla de control.

Măsurare de la -60°C la +170°C

Intervalul de măsurare a controlului temperaturii este de la -60°C la +170°C, în timp ce intervalul specificat de temperatură de control este de la -20°C la +100°C.

Protecție integrată

Funcțiile încorporate includ supracurent, supratensiune, limitarea temperaturii și detectarea TEC deschis/scurtcircuit pentru a monitoriza controlerul și TEC conectat în timpul funcționării.

Compatibilitate

Înainte de integrare, cerințele electrice TEC, caracteristicile NTC, temperatura țintă și alimentarea plăcii trebuie verificate în raport cu specificațiile controlerului.

Domenii de aplicare

Module optice de precizie

Controlerul de temperatură TCB-SS cu dimensiune ultracompactă și conceput pentru micro TEC oferă un control compact al temperaturii pentru modulele optice în care sunt necesare condiții termice stabile.

Sisteme cu diode laser

Poate conduce un Micro TEC compatibil pentru a regla temperatura diodelor laser în sisteme optice compacte.

Echipament de laborator miniatural

Controlerul compact este potrivit pentru instrumentele de laborator care necesită reglarea temperaturii bazată pe Micro TEC în spațiul de instalare limitat.

Echipament portabil de diagnosticare

TCB-SS acceptă controlul temperaturii în dispozitivele de diagnosticare compacte în care dimensiunea plăcii și reglarea termică sunt factori importanți de proiectare.

Senzori cu infraroșu și CCD

Controlerul poate fi integrat cu sisteme Micro TEC pentru reglarea temperaturii detectorilor infraroșii sensibili la temperatură și senzorilor CCD.

FAQ

Î1: Pentru ce tip de TEC este proiectat controlerul?

A1: Controlerul de temperatură TCB-SS cu dimensiune ultracompactă și proiectat pentru Micro TEC este proiectat pentru aplicații Micro TEC. TEC conectat trebuie verificat în raport cu tensiunea TEC implicită de 4,5 V specificată și cu curentul maxim de 3 A.

Î2: Ce configurație a senzorului NTC este utilizată?

A2: Configurația implicită de detectare a temperaturii este un NTC de 10K cu o valoare B de 3950. Alte cerințe ale senzorului trebuie confirmate în timpul specificației proiectului.

Î3: Care este diferența dintre domeniul de măsurare și domeniul de control?

A3: Intervalul de măsurare a controlului temperaturii este de la -60°C la +170°C, în timp ce intervalul specificat de temperatură de control este de la -20°C la +100°C. Domeniul de măsurare indică capacitatea de detectare a temperaturii, în timp ce domeniul de control definește domeniul de reglare a temperaturii specificat.

Î4: Ce sursă de alimentare necesită placa?

A4: Tensiunea de alimentare a plăcii este de 5V ±10% DC. Sistemul trebuie să furnizeze o sursă de alimentare adecvată care să rămână în intervalul de intrare specificat.

Î5: Care este curentul maxim disponibil pentru TEC?

A5: Curentul TEC maxim specificat este de 3A, cu o tensiune TEC implicită de 4,5V. TEC conectat efectiv trebuie selectat în funcție de cerințele sale electrice și de limitele controlerului.

Î6: Ce precizie a temperaturii poate oferi controlerul?

A6: Precizia specificată pentru controlul temperaturii este de 0,01 °C, iar precizia temperaturii setate este de asemenea specificată ca 0,01 °C.

Î7: Ce funcții de protecție sunt incluse?

A7: Controlerul include protecție la supracurent, protecție la supratensiune, limitarea temperaturii și detecție a circuitului deschis și a scurtcircuitului TEC.
