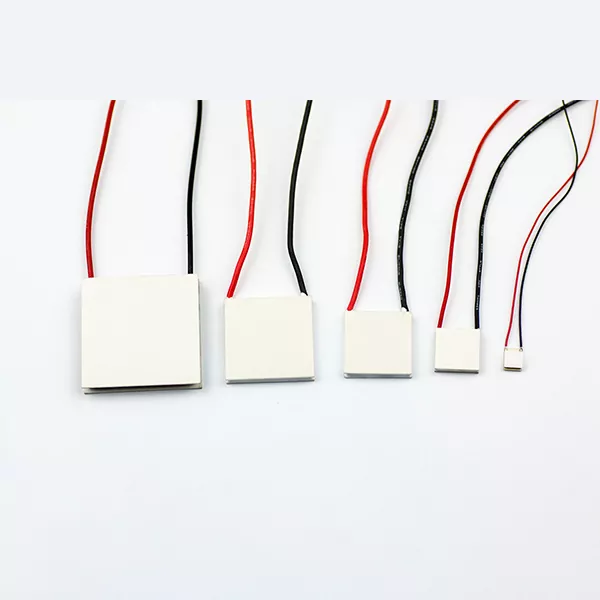

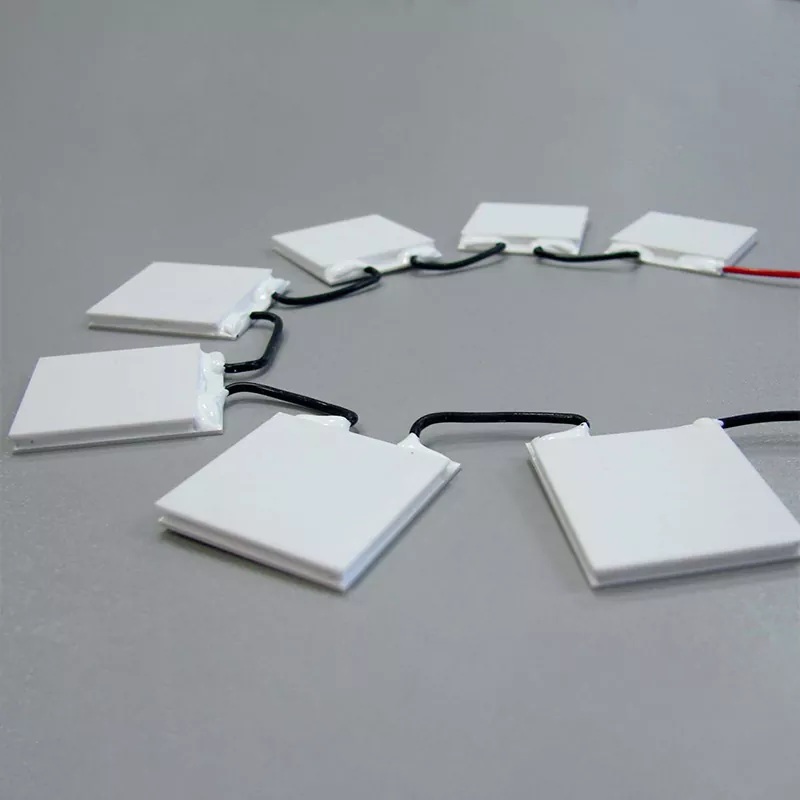

X-Meritanfurnizează răcitoare termoelectrice generale pentru aplicații care necesită pompare moderată de căldură fără compresoare, agenți frigorifici sau piese mobile. Această categorie acoperămodule termoelectrice standardutilizat în cutii de răcire portabile, carcase electronice mici, echipamente de laborator și sarcini similare în care simplitatea și dimensiunea compactă contează mai mult decât performanța maximă.
Pentru sarcini termice de peste aproximativ 60 W sau pentru aplicații care necesită o diferență de temperatură mai mare sub sarcină, seria noastră de răcitoare termoelectrice de mare capacitate se potrivește mai bine. Această pagină se concentrează pe domeniul de uz general.
Un răcitor general TE este o pompă de căldură în stare solidă. Când curentul continuu trece prin modul, o față ceramică absoarbe căldura, iar cealaltă o eliberează. Partea de eliberare a căldurii trebuie atașată la un radiator. Fără îndepărtarea corespunzătoare a căldurii, temperatura modulului crește și performanța de răcire scade rapid.
Un sistem complet de răcire are nevoie, de asemenea, de o sursă de curent continuu și, de obicei, de un ventilator. Când aceste componente sunt combinate într-o singură unitate, aceasta devine un ansamblu răcitor termoelectric. Putem furniza modulul singur sau ca o unitate pre-asamblată cu radiator și ventilator incluse.
|
Parametru |
Interval sau Opțiuni |
Note |
|
Pompare maximă de căldură (Qmax) |
5 W până la 60 W |
Măsurat la 27°C partea fierbinte, diferență de temperatură zero |
|
Diferența maximă de temperatură (ΔTmax) |
65 K până la 72 K |
Nicio sarcină termică aplicată |
|
Tensiune nominală |
3 V până la 24 V DC |
Valori comune: 5 V, 12 V, 24 V |
|
Curent nominal |
1 A până la 6 A |
Depinde de numărul și dimensiunea granulelor semiconductoare |
|
Limită de temperatură pe partea fierbinte |
Până la 100°C |
Evaluări mai mari disponibile la cerere |
|
Substrat ceramic |
Alumină (Al₂O₃) |
Standard pentru această serie |
|
Planeitatea suprafeței |
≤ 0,03 mm |
Suficient pentru majoritatea metodelor de montare |
|
Tip de lipit |
BiSn |
Fara plumb; Opțiune PbSn pentru utilizare la temperaturi ridicate |
|
Sigiliu perimetral |
Epoxid |
Rezistent la umiditate, nu ermetic |
|
Amprenta la sol |
15×15 mm până la 40×40 mm |
Grosime 3,3 mm până la 4,0 mm |
|
Lungimea firului de plumb |
80 mm până la 200 mm |
Izolatie PVC sau teflon |
Toate valorile sunt verificate pe lot. Un rezumat al testului poate fi expediat cu fiecare comandă.
Qmax nu este același cu puterea de răcire utilizabilă. Qmax se măsoară atunci când nu există nicio diferență de temperatură între cele două părți. În funcționarea reală există întotdeauna o diferență. De exemplu, un modul evaluat la 30 W Qmax poate furniza doar 14 W atunci când partea rece este la 25 K sub partea fierbinte. Utilizați curba de performanță pentru punctul dvs. de operare, nu numai numărul Qmax.
Când aplicația necesită o temperatură stabilă pe partea rece, asociați răcitorul general TE cu un regulator de temperatură. Controlerul citește un senzor, cum ar fi un termistor NTC și ajustează curentul sau tensiunea la modul. Această buclă de feedback compensează schimbările de temperatură ambientală și încărcarea termică.
Un simplu termostat pornit-oprit este suficient pentru o răcitoare portabilă. Un regulator de temperatură PID este recomandat pentru etapele de laborator, suporturile pentru mostre sau orice proces care trebuie să mențină temperatura într-o bandă îngustă. Vă putem recomanda un controler și un senzor compatibil pentru combinația dvs. de modul și radiator.
În interiorul fiecărui modul, materialele termoelectrice pe bază de telurura de bismut formează multe perechi mici de semiconductori. Aceste perechi sunt conectate electric în serie și prinse între două plăci ceramice. Plăcile asigură izolare electrică și o suprafață de montare plană.
Pentru majoritatea lucrărilor de răcire de uz general, compoziția standard a materialului funcționează bine. Dacă proiectul dumneavoastră necesită o schimbare în intervalul optim de temperatură de funcționare, putem ajusta formularea materialului termoelectric. Acest lucru este neobișnuit pentru răcirea de zi cu zi, dar este disponibil pentru comenzile personalizate.
Matricea internă este protejată de un sigiliu subțire epoxidic. Garnitura blochează praful și umiditatea ușoară, dar nu este proiectată pentru condens continuu sau expunere directă la apă. În medii umede sau exterioare, utilizați o carcasă etanșă sau solicitați încapsulare suplimentară.
X-Meritan produce răcitoare termoelectrice de mai bine de 10 ani. Zona de producție este menținută ca un mediu curat pentru a reduce praful de pe suprafețele ceramice și îmbinările de lipit. Echipamentul automat se ocupă de plasarea peleților și lipirea prin reflow.
Fiecare lot este testat pe o platformă dedicată de testare a răcitoarelor cu semiconductori. Procedura de testare include:
|
Element de testare |
Metodă |
|
Qmax |
Stație de testare termică, 27°C partea fierbinte, vid |
|
ΔTmax |
Test fără sarcină |
|
Rezistenta electrica |
Măsurare DC cu patru fire |
|
Inspecție vizuală |
Verificare mărită pentru fisuri, goluri și nealiniere |
|
Rezistenta de izolare |
500 VDC între terminale și ceramică |
Înregistrările de producție sunt păstrate pentru trasabilitate. Putem furniza un raport de lot cu fiecare expediere. Eșantioanele de evaluare sunt disponibile înaintea comenzilor de volum.
Înainte de a alege un răcitor general TE, confirmați aceste puncte:
1. Încărcare termică – Estimați căldura care trebuie îndepărtată. Adăugați o marjă de 50% până la 100% peste valoarea așteptată.
2. Temperatura pe partea rece – Cu cât temperatura țintă este mai mică în raport cu mediul ambiant, cu atât modulul poate pompa mai puțină căldură.
3. Tensiunea DC – 12 V este obișnuită pentru utilizarea mobilă, 24 V pentru dulapuri industriale, 5 V pentru dispozitive USB mici.
4. Spațiu de asamblare – Includeți grosimea modulului, radiatorul, ventilatorul și materialul de interfață termică în înălțimea totală.
5. Mediul – Umiditatea, praful și vibrațiile afectează etanșarea și durata de viață.
Dacă vreun punct nu este clar, trimiteți-ne detaliile proiectului. Vom recomanda un modul și vom oferi curba de performanță.
Frigitoare portabile și dulapuri pentru vinuri Module silențioase, compacte pentru cutii izolate mici și frigidere auto.
Dulapuri electronice si de control Răcire la fața locului pentru surse de alimentare, compartimente pentru baterii și controlere sigilate unde adăugarea de ventilație nu este practică.
Mici electrocasnice Dozatoarele de apă, răcitoarele de băuturi și dispozitivele personale de răcire folosesc adesea un singur modul cu radiator și ventilator.
Etape de laborator și suporturi pentru probe Combinat cu un controler de temperatură și un termistor NTC, modulul deține un bloc de probă la o temperatură fixă.
Nu întotdeauna. Multe răcitoare portabile rulează modulul continuu de la o sursă de curent continuu. Temperatura interioară scade până când căldura care se scurge este egală cu căldura pompată. Un termostat de bază economisește energia bateriei și previne suprarăcirea.
Partea caldă și cea rece se schimbă. Modulul nu este deteriorat atâta timp cât curentul și tensiunea rămân în limitele nominale. Această caracteristică este utilă pentru sistemele care necesită atât încălzire, cât și răcire.
Radiatorul de căldură trebuie să disipeze căldura pompată plus puterea electrică de intrare. O regulă practică este să dimensionezi radiatorul de 1,5 până la 2 ori puterea electrică maximă a modulului. Pentru un modul de 12 V, 4 A (48 W electric), planificați 70 până la 100 W de eliminare totală a căldurii.
Modulele cu mai multe etape există, dar nu fac parte din gama generală. Stivuirea reduce sarcina termică utilizabilă și adaugă complexitate. Pentru majoritatea sarcinilor zilnice de răcire, un singur modul cu un radiator bun funcționează mai bine. Putem discuta despre opțiuni în mai multe etape pentru proiecte speciale.
Producția standard utilizează lipire fără plumb și materiale care îndeplinesc cerințele RoHS. Odată cu comanda poate fi furnizată documentația.
Da. Putem construi un ansamblu răcitor termoelectric cu modul, radiator, ventilator și cablaj. Acest lucru este adesea mai ușor pentru clienții care preferă să nu manipuleze materialul de interfață termică și să nu monteze singuri.
