Un inginer proiectant realizează prototipul unui răcitor de mostre medicale compact folosindRăcitoare termoelectrice. Partea rece atinge temperatura țintă în câteva minute în timpul testării pe banc. Dar când unitatea este instalată în carcasă, temperatura din partea rece începe să crească și nu se stabilizează niciodată. Inginerul verifică curentul TEC, izolația și bucla de control. Totul pare corect. Problema nu este deloc pe partea rece. Este pe partea fierbinte. Căldura respinsă de TEC nu este îndepărtată eficient, iar căldura este condusă înapoi prin modul, degradându-i capacitatea de răcire. Aceasta este cea mai comună greșeală în proiectarea răcirii termoelectrice și este una costisitoare. Pentru inginerii de achiziții publice și dezvoltatorii de produse, înțelegerea de ce respingerea căldurii pe partea fierbinte este critică este diferența dintre un produs care funcționează și unul care eșuează pe teren.
Acest ghid este scris pentru cumpărători și ingineri care se aprovizionează cu răcitoare termoelectrice și componentele de management termic asociate. Vom explica echilibrul termic al unui TEC, de ce partea fierbinte este factorul limitator în performanța de răcire, modul în care radiatorul și selecția ventilatorului afectează rezultatul, ce specificații să includă într-o comandă de achiziție și cum să evaluăm un furnizor. De asemenea, vom furniza parametrii detaliați ai produsului din fabrica noastră de la Fuzhou X-Meritan Technology Co., Ltd. Indiferent dacă proiectați un răcitor de băuturi, un modul laser, un dispozitiv medical sau o carcasă electronică, acest ghid vă va ajuta să specificați un sistem de răcire termoelectric care funcționează fiabil.

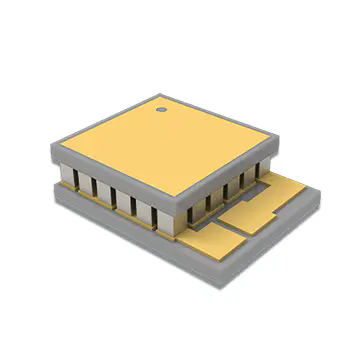

Un răcitor termoelectric, cunoscut și sub numele de modul Peltier, este o pompă de căldură în stare solidă care mută căldura de la o parte la cealaltă a dispozitivului atunci când este aplicat un curent electric. Modulul constă dintr-o serie de pelete semiconductoare, de obicei telurura de bismut, plasate între două substraturi ceramice. Când curentul trece prin pelete, electronii absorb căldura la o joncțiune și o eliberează în alta. Partea care absoarbe căldură devine rece, iar partea care eliberează căldură devine fierbinte. Nu există piese în mișcare, agenți frigorifici și compresoare. Modulul este compact, silențios și poate fi controlat cu precizie. Tabelul de mai jos rezumă caracteristicile de bază de funcționare ale unui răcitor termoelectric.
| Parametru | Descriere | Valoare tipică |
| Principiul de funcționare | Efectul Peltier (pomparea căldurii prin curent) | Stare solidă, fără piese mobile |
| Partea rece | Absoarbe căldura de la sarcină | Temperatura sub cea ambientală |
| Partea fierbinte | Eliberează căldură în mediu | Temperatura peste cea ambientală |
| Pompă de căldură (Qc) | Capacitate de racire | Depinde de mărimea și curentul modulului |
| Putere de intrare (Pin) | Putere electrică consumată | Depinde de tensiune și curent |
| Căldura respinsă (Qh) | Qc + Pin | Întotdeauna mai mare decât Qc |
| POLIŢIST | Qc / Pin | De obicei 0,3 - 0,7 |
LaFuzhou X-Meritan Technology Co., Ltd., fabrica noastră produce răcitoare termoelectrice pentru o gamă largă de aplicații de răcire. Înțelegem că modulul este doar o parte a sistemului. Respingerea căldurii pe partea fierbinte este la fel de importantă și lucrăm cu clienții noștri pentru a ne asigura că întregul sistem termic este proiectat pentru succes.
Motivul fundamental pentru care partea fierbinte este factorul limitativ este prima lege a termodinamicii. Un răcitor termoelectric nu distruge căldura; o misca. Căldura absorbită pe partea rece (Qc) plus puterea electrică consumată de modul (Pin) trebuie respinsă pe partea fierbinte (Qh). Relația este simplă: Qh = Qc + Pin. Aceasta înseamnă că partea fierbinte are întotdeauna mai multă căldură de respins decât absoarbe partea rece. Într-un modul tipic care funcționează la un COP de 0,5, căldura respinsă pe partea fierbinte este de trei ori mai mare decât capacitatea de răcire. Dacă partea fierbinte nu poate respinge această căldură, temperatura părții fierbinți crește. Și pe măsură ce temperatura părții fierbinți crește, diferența de temperatură între modul crește, ceea ce reduce capacitatea de răcire și eficiența modulului. Tabelul de mai jos ilustrează echilibrul termic pentru un TEC tipic.
| Parametru | Valoare | Nota |
| Capacitate de răcire (Qc) | 50 W | Căldura absorbită pe partea rece |
| Putere de intrare (Pin) | 100 W | Putere electrică către modul |
| Căldura respinsă (Qh) | 150 W | Qc + Pin |
| POLIŢIST | 0.5 | Qc / Pin |
| Raportul de respingere a căldurii | 3:1 | Qh / Qc |
În fabrica noastră, ne ajutăm clienții să înțeleagă acest echilibru termic. Oferim curbe detaliate de performanță care arată cum se modifică capacitatea de răcire odată cu temperatura părții fierbinți. De asemenea, oferim îndrumări privind dimensionarea radiatorului și selectarea ventilatorului pentru a ne asigura că partea fierbinte poate respinge căldura necesară. Scopul nostru este să ajutăm clienții noștri să proiecteze un sistem care să atingă în mod fiabil temperatura dorită pe partea rece.
Când respingerea căldurii pe partea fierbinte este insuficientă, apare o cascadă de efecte negative. Primul efect este o creștere a temperaturii laterale fierbinți. Acest lucru reduce diferența de temperatură pe care modulul o poate menține, ceea ce înseamnă că temperatura din partea rece crește. Al doilea efect este reducerea capacității de răcire. Pe măsură ce temperatura părții fierbinți crește, capacitatea modulului de a pompa căldura scade. Al treilea efect este o creștere a consumului de energie. Modulul trebuie să lucreze mai mult pentru a menține temperatura din partea rece, ceea ce crește puterea de intrare. Al patrulea efect este o reducere a fiabilității. Temperaturile ridicate ale părții fierbinți accelerează degradarea modulului și a materialelor interfeței termice. În cazuri extreme, modulul se poate supraîncălzi și eșua. Tabelul de mai jos rezumă efectele respingerii insuficiente a căldurii.
| Efect | Cauza | Consecinţă |
| Creșterea temperaturii pe partea fierbinte | Capacitate insuficientă a radiatorului sau ventilatorului | Performanță redusă de răcire |
| Scăderea capacității de răcire | Diferenţial de temperatură crescut | Partea rece nu poate atinge temperatura țintă |
| Creșterea consumului de energie | Modulul lucrează mai greu pentru a compensa | Cost de operare mai mare, mai multă căldură de respins |
| Degradarea modulului | Tensiuni termice pe peleți și îmbinări de lipit | Durată de viață redusă, eșec prematur |
| Defecțiunea interfeței termice | Temperatura ridicată degradează grăsimea termică | Rezistență termică crescută, pierderi suplimentare de performanță |
La X-Meritan, am văzut multe cazuri în care un sistem a eșuat nu pentru că TEC era inadecvat, ci pentru că respingerea căldurii a fost insuficientă. Lucrăm cu clienții noștri pentru a evita aceste probleme oferind soluții termice complete, inclusiv radiatoare, ventilatoare și materiale de interfață termică. Echipa noastră de ingineri vă poate ajuta să calculați capacitatea necesară de evacuare a căldurii și să selectați componentele potrivite.
Specificarea sistemului potrivit de respingere a căldurii necesită o abordare sistematică. Primul pas este determinarea căldurii totale de respins (Qh). Aceasta este suma capacității de răcire (Qc) și a puterii de intrare (Pin). Al doilea pas este determinarea temperaturii maxime admisibile pe partea fierbinte. Aceasta este de obicei temperatura ambientală plus creșterea temperaturii peste radiatorul. Al treilea pas este să selectați un radiator cu o rezistență termică care poate atinge creșterea necesară a temperaturii la fluxul de aer disponibil. Al patrulea pas este să selectați un ventilator care oferă un flux de aer suficient și o presiune statică. Al cincilea pas este selectarea unui material de interfață termică care minimizează rezistența de contact dintre modul și radiatorul. Tabelul de mai jos rezumă procesul de specificare.
| Pas | Acţiune | Parametru cheie |
| 1 | Determinați căldura totală de respins | Qh = Qc + Pin |
| 2 | Determinați temperatura admisă a părții fierbinți | Th = Tamb + ΔT |
| 3 | Selectați rezistența termică a radiatorului | Rth = ΔT / Qh |
| 4 | Selectați debitul de aer al ventilatorului și presiunea statică | CFM, Pa |
| 5 | Selectați materialul de interfață termică | Conductivitate termică (W/m·K) |
La fabrica noastră, oferim soluții termice complete pentru răcitoarele noastre termoelectrice. Putem furniza radiatoare cu geometrie optimizată a aripioarelor, ventilatoare cu zgomot redus și flux de aer ridicat și materiale de interfață termică cu conductivitate ridicată. Echipa noastră de ingineri vă poate ajuta cu procesul de specificare și poate furniza calcule termice detaliate pentru aplicația dumneavoastră.
Evaluarea unui furnizor de răcitoare termoelectrice și componente de management termic necesită un accent pe calitatea produsului, expertiza termică, capacitatea de testare și suport tehnic. Furnizorul trebuie să aibă capacitatea de a produce module cu performanță constantă. Ei trebuie să aibă experiență în proiectarea sistemelor termice. Aceștia trebuie să aibă echipament pentru a testa modulele și sistemele sub sarcină. Și trebuie să ofere suport tehnic pentru a vă ajuta să selectați componentele potrivite. Tabelul de mai jos rezumă aceste criterii de evaluare.
| Criteriul de evaluare | Ce să cauți | De ce contează |
| Calitatea modulului | Performanță constantă, teste de fiabilitate | Se asigură că modulul respectă specificațiile |
| Expertiza termica | Capacitate de proiectare a sistemului, simulare termică | Asigură funcționarea întregului sistem |
| Capacitatea de testare | Testare de performanță sub sarcină, testare de viață | Verifică performanța și fiabilitatea |
| Suport tehnic | Inginerie de aplicare, calcule termice | Ajută la selectarea componentelor potrivite |
| Performanța de livrare | Înregistrarea livrărilor la timp, capacitatea de inventar | Vă menține linia de producție în funcțiune |
La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră produce răcitoare termoelectrice și soluții termice de peste un deceniu. Avem o vastă experiență în proiectarea și testarea sistemelor termice. Suntem certificați ISO 9001 și menținem înregistrări detaliate ale tuturor inspecțiilor. Echipa noastră tehnică este disponibilă pentru a vă ajuta cu calculele termice și selectarea componentelor. Vă invităm să ne evaluați în funcție de aceste criterii și să ne considerați partenerul dumneavoastră pentru soluții de răcire termoelectrică.
Următorul tabel oferă parametrii cheie ai produsului pentru răcitoarele noastre termoelectrice. Aceste module sunt concepute pentru aplicații de răcire, de la produse de larg consum până la dispozitive medicale. Fabrica noastră poate furniza, de asemenea, radiatoare, ventilatoare și materiale de interfață termică potrivite.
| Parametru | Gama de specificații | Nota |
| Capacitate de răcire (Qc) | 10 W - 200 W | Depinde de mărimea și curentul modulului |
| Diferența maximă de temperatură (ΔTmax) | 60°C - 75°C | La Th = 27°C, fără sarcină |
| Tensiune nominală | 5 V - 24 V | Tensiuni personalizate disponibile |
| Curent nominal | 2 A - 15 A | Depinde de dimensiunea modulului |
| POLIŢIST | 0,3 - 0,7 | Depinde de punctul de operare |
| Dimensiunea modulului | 20 x 20 mm până la 62 x 62 mm | Dimensiuni personalizate disponibile |
| Tip radiator | Aluminiu extrudat, skived, lipit | Selectat pentru rezistența termică |
| Tip ventilator | Axial, suflant | Selectat pentru fluxul de aer și zgomot |
| Material de interfață termică | Unsoare termică, schimbare de fază, tampon | Selectat pentru conductivitate și grosime |
| MOQ | 100 bucăți | Negociabil pentru comenzi mari |
| Perioada de graţie | 2 - 4 săptămâni | Depinde de cantitate și personalizare |
În fabrica noastră, fabricăm răcitoarele termoelectrice pentru a îndeplini aceste specificații și multe altele. Putem personaliza capacitatea de răcire, tensiunea, curentul și dimensiunea pentru a se potrivi cerințelor dumneavoastră specifice. De asemenea, oferim soluții termice complete, inclusiv radiatoare, ventilatoare și materiale de interfață termică. Scopul nostru este să oferim clienților noștri soluții de răcire fiabile și de înaltă performanță.
Întrebarea 1: Câtă căldură trebuie respinsă pe partea fierbinte a unui TEC?
Răspuns: Căldura respinsă pe partea fierbinte (Qh) este suma capacității de răcire (Qc) și puterea de intrare (Pin). Pentru un modul care funcționează la un COP de 0,5, căldura respinsă este de trei ori mai mare decât capacitatea de răcire. Aceasta înseamnă că pentru fiecare watt de răcire trebuie îndepărtați trei wați de căldură. Dacă partea fierbinte nu poate respinge această căldură, performanța modulului se va degrada. Echipa noastră de ingineri poate calcula Qh exact pentru aplicația dvs.
Întrebarea 2: Ce se întâmplă dacă folosesc un radiator prea mic?
Răspuns: Dacă radiatorul este prea mic, rezistența sa termică va fi prea mare, iar temperatura părții fierbinți va crește. Acest lucru reduce capacitatea de răcire și crește consumul de energie. În cazuri extreme, modulul se poate supraîncălzi și eșua. Întotdeauna dimensionați radiatorul în funcție de căldura totală care trebuie respinsă și de creșterea admisă a temperaturii. Fabrica noastră vă poate ajuta să alegeți radiatorul potrivit pentru aplicația dvs.
Întrebarea 3: Pot folosi un ventilator pentru a îmbunătăți respingerea căldurii?
Răspuns: Da, un ventilator poate îmbunătăți semnificativ respingerea căldurii prin creșterea fluxului de aer peste radiatorul. Convecția forțată reduce rezistența termică a radiatorului, ceea ce scade temperatura părții fierbinți. Ventilatorul trebuie selectat pentru a asigura un flux de aer suficient și o presiune statică pentru proiectarea radiatorului. Oferim combinații de ventilatoare și radiatoare potrivite pentru răcitoarele noastre termoelectrice.
Întrebarea 4: Care este cel mai bun material de interfață termică pentru un TEC?
Răspuns: Cel mai bun material de interfață termică depinde de aplicație. Unsoarea termică oferă cea mai scăzută rezistență termică, dar poate fi dezordonată și se poate usca în timp. Materialele cu schimbare de fază oferă performanțe bune și sunt mai ușor de aplicat. Tampoanele termice sunt convenabile, dar au o rezistență termică mai mare. Pentru aplicații de înaltă performanță, recomandăm unsoare termică sau un material cu schimbare de fază. Echipa noastră tehnică vă poate sfătui cu privire la cel mai bun material pentru aplicația dumneavoastră.
Întrebarea 5: Cum știu dacă sistemul meu de respingere a căldurii este adecvat?
Răspuns: Pentru a determina dacă sistemul dumneavoastră de respingere a căldurii este adecvat, măsurați temperatura părții fierbinți la sarcină maximă și comparați-o cu ținta de proiectare. Dacă temperatura părții fierbinți este mai mare decât cea așteptată, retragerea căldurii este insuficientă. De asemenea, puteți măsura capacitatea de răcire și o puteți compara cu curba de performanță. Dacă capacitatea este mai mică decât se aștepta, temperatura părții fierbinți este probabil prea ridicată. Echipa noastră de ingineri vă poate ajuta să diagnosticați și să rezolvați problemele de respingere a căldurii.
Respingerea eficientă a căldurii pe partea fierbinte este esențială pentru performanța și fiabilitatea răcitoarelor termoelectrice. Partea fierbinte trebuie să respingă capacitatea de răcire plus puterea de intrare, care este de obicei de trei ori mai mare decât capacitatea de răcire. Dacă respingerea căldurii este insuficientă, temperatura părții fierbinți crește, capacitatea de răcire scade, consumul de energie crește și durata de viață a modulului este redusă. Pentru cumpărători și ingineri, înțelegerea acestui echilibru termic este cheia pentru proiectarea unui sistem de răcire termoelectric de succes. La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră are expertiza și produsele pentru a vă ajuta să obțineți o respingere eficientă a căldurii. Oferim răcitoare termoelectrice, radiatoare, ventilatoare și materiale de interfață termică, împreună cu suport de inginerie pentru a ne asigura că sistemul dumneavoastră funcționează conform proiectării.
Fie că proiectați un răcitor de băuturi, un dispozitiv medical, un modul laser sau o carcasă electronică, vă invităm să ne contactați pentru a discuta cerințele dumneavoastră. Putem furniza mostre, calcule termice și soluții personalizate. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru companiile din întreaga lume.
Contactați Fuzhou X-Meritan Technology Co., Ltd. astăzipentru a discuta cerințele dvs. de răcire termoelectrică și pentru a descoperi cum soluțiile noastre termice vă pot îmbunătăți performanța de răcire.
