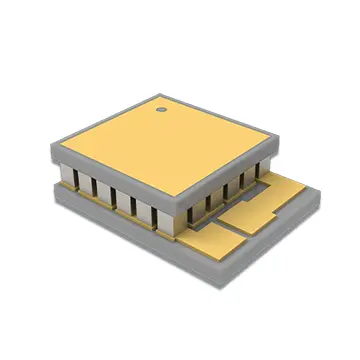

Răcitoare micro termoelectrice pentru detectoare

Micro-răcitoarele termoelectrice pentru detectoare X-meritan sunt componente de bază de management termic concepute pentru echipamente de detectare de înaltă precizie. Fabricate folosind materiale termoelectrice extrudate brevetate și eliminând structurile mecanice găsite în sistemele tradiționale de răcire, acestea oferă un mediu stabil, de răcire profundă pentru diferite sisteme de detectare de precizie.

Capabile să funcționeze în spații restrânse și în medii cu temperaturi ridicate, aceste răcitoare rezolvă în mod eficient provocările din industrie, cum ar fi interferența zgomotului termic, acuratețea insuficientă a imaginii și sensibilitatea scăzută. Ele sunt utilizate pe scară largă în domenii precum detectarea optoelectronică, detecția în infraroșu, LiDAR și instrumentele științifice de precizie, servind ca componente esențiale de control al temperaturii pentru echipamentele de detectare de precizie de ultimă generație.

Principiul de bază de funcționare

Aceste micro răcitoare termoelectrice pentru detectoare sunt dezvoltate pe baza efectului termoelectric clasic Peltier, utilizând principii de schimb de căldură cu semiconductor în stare solidă pentru a obține controlul temperaturii fără a fi nevoie de mediu de răcire.

Miezul dispozitivului este format din brațe de termocuplu realizate din două materiale semiconductoare diferite; când curentul trece prin joncțiune, are loc un transfer reversibil de căldură, rezultând răcire (absorbție de căldură) la un capăt și încălzire (disiparea căldurii) la celălalt.

Reglând cu precizie direcția și magnitudinea curentului, dispozitivul poate comuta în mod flexibil între modurile de răcire și încălzire, asigurând un control precis și constant al temperaturii. Procesul nu implică agenți frigorifici, piese mecanice în mișcare sau uzură indusă de vibrații, ceea ce îl face o soluție ideală de control al temperaturii cu interferențe scăzute pentru echipamentele de detectare de precizie.

Caracteristici cheie ale produsului

1. Ultra-Miniaturizare

Optimizate special pentru aplicații cu spațiu limitat, cum ar fi dispozitive optoelectronice, LiDAR și micro-detectoare, aceste răcitoare utilizează tehnologia proprie de module cu cip, atingând o grosime minimă de doar 0,2 mm.

Prin optimizarea aspectului structural al componentelor termoelectrice, dispozitivele oferă capacități de pompare a căldurii de înaltă eficiență într-o amprentă extrem de mică. Acest lucru acceptă proiecte de echipamente foarte integrate și îndeplinește perfect cerințele de instalare ale dispozitivelor de microprecizie.

2. Răcire profundă și reducerea zgomotului

Capabile de a obține o răcire profundă pentru materialele de detectare a miezului, cum ar fi Telurura de Mercur Cadmiu (MCT), aceste răcitoare suprimă în mod eficient interferența zgomotului termic în timpul funcționării și minimizează pierderea de semnal. Prin valorificarea unui mediu criogenic stabil, sistemul îmbunătățește în mod semnificativ rezoluția imaginii detectorului și raportul semnal-zgomot, accelerând în același timp vitezele de răspuns, optimizând astfel în mod cuprinzător performanța de bază a echipamentului de detectare.

3. Controlul de precizie al temperaturii în stare solidă

Realizează un control constant al temperaturii de ultra-înaltă precizie (±0,1°C), asigurând că echipamentele sensibile la temperatură, instrumentele termostatice compacte și modulele de detectare de precizie rămân în intervalele lor optime de temperatură de funcționare pe termen lung.

Utilizează un design de schimb de căldură în stare solidă care nu necesită agenți frigorifici și elimină uzura mecanică și interferența vibrațiilor, îndeplinind cerințele riguroase de înaltă precizie și stabilitate.

4. Materiale proprietare

Dispune de management intern al producției de la capăt la capăt - controlând fiecare pas de la sinteza materiilor prime până la procesarea produsului final - pentru a asigura performanță constantă și durată lungă de viață în fiecare lot.

Scenarii de aplicație de bază

1. Detecție de vârf și optimizare a imaginilor

Oferă suport de răcire profundă pentru diverși detectoare de imagini în infraroșu și de înaltă definiție, îmbunătățind eficient rezoluția și raporturile semnal-zgomot; potrivit pentru aplicații de înaltă performanță, cum ar fi imagistica industrială, supravegherea securității și detectarea de precizie.

2. Controlul temperaturii echipamentelor de precizie

Potrivit pentru dispozitive de măsurare criogenică, instrumente termostatice compacte de precizie și aparate de testare de laborator; menține o temperatură de funcționare constantă pentru a elimina erorile de măsurare cauzate de fluctuațiile de temperatură, asigurând acuratețea și stabilitatea datelor.

3. Managementul termic în spații închise

Răcitoarele micro termoelectrice pentru detectoare sunt proiectate special pentru sisteme de detecție optoelectronice, LiDAR și sisteme de detecție încorporate în miniatură. Dimensiunea lor ultra-compacte permite schimbul eficient de căldură, rezolvând provocările industriei privind disiparea căldurii și controlul temperaturii în echipamentele de precizie miniaturizate, făcându-le ideale pentru sistemele integrate de înaltă densitate.

4. Spectroscopie în infraroșu cu unde medii (MWIR).

Răcește cu precizie materialele de detectare (cum ar fi Telurura de Mercur Cadmiu/MCT) pentru a crește semnificativ sensibilitatea de detectare și viteza de răspuns; sprijină în mod fiabil cercetarea științifică și aplicațiile industriale, inclusiv spectroscopia MWIR și inspecția de precizie.

5. Compatibilitate versatilă cu mai multe câmpuri

Dincolo de echipamentele de detectare, aceste soluții răspund nevoilor de control al temperaturii în diverse aplicații, inclusiv componente electronice de precizie, instrumente de cercetare științifică și echipamente de testare biomedicală, demonstrând versatilitate și adaptabilitate excepționale.

Despre X-meritan

1. Lanț de aprovizionare complet autonom și controlabil

Fiind unul dintre puținii producători autohtoni care dețin un lanț complet de aprovizionare cu răcire termoelectrică, X-meritan se ocupă de întregul proces de producție intern, inclusiv sinteza materialului termoelectric, procesarea cipurilor, ambalarea dispozitivelor și dezvoltarea de soluții personalizate, asigurând precizia și controlul calității de la sursă.

2. Capacități mature de personalizare

X-meritan oferă personalizare pentru dimensiuni non-standard, parametri de putere și acoperiri speciale pe baza desenelor sau mostrelor de echipamente ale clienților, satisfacând nevoile specifice de integrare ale diferitelor modele de detectoare.

De asemenea, oferim servicii profesionale pentru potrivirea rezistenței termice și selecția componentelor la nivel de sistem, ajutând clienții să-și scurteze ciclurile de dezvoltare a produselor.

3. Adaptabilitate ridicată la condițiile de funcționare

Proiectele structurale sunt optimizate pentru medii industriale cu temperaturi ridicate și condiții exterioare complexe. Produsele noastre au o rezistență mecanică ridicată și o rezistență puternică la interferențe, asigurând o funcționare stabilă pe termen lung în medii dure, în timp ce răspund nevoilor aplicațiilor de cercetare civilă, industrială și științifică.

4. Asigurarea globală a calității și serviciilor

Produsele X-meritan îndeplinesc standardele internaționale de calitate și sunt exportate pe piețe precum Europa, America de Nord și Asia de Sud-Est; Baza noastră de clienți include companii Fortune 500 și laboratoare naționale cheie. Suntem sprijiniți de o echipă tehnică profesionistă vorbitoare de engleză, asigurând o comunicare tehnică fără întreruperi și asistență post-vânzare cuprinzătoare.

Certificari si conformitate

Unitatea de producție X-meritan este certificată conform ISO 9001:2015 și IATF 16949 (aplicabil pentru detectoare de calitate auto). Toate produsele micro-TEC respectă reglementările de mediu RoHS și REACH. Performanța termică și fiabilitatea pot fi verificate conform standardelor de testare MIL-STD-883, la cerere.

FAQ

1. Care este durata de viață și cerințele de întreținere pentru răcitorul termoelectric micro?

Această serie de răcitoare nu conține piese mecanice în mișcare, cum ar fi roți dințate sau rulmenți, și nu prezintă uzură, rezultând o durată de viață excepțional de lungă și nu necesită întreținere de rutină complexă. Utilizatorii trebuie pur și simplu să respecte cu strictețe standardele de parametri ale dispozitivului și să evite depășirea curentului maxim de funcționare (Imax) pentru a preveni eficient probleme precum arderea dispozitivului sau degradarea performanței, asigurând astfel o funcționare stabilă pe termen lung.

2. Cum aleg răcitorul termoelectric potrivit pentru un anumit detector?

Selecția se bazează în primul rând pe trei parametri cheie: în primul rând, capacitatea maximă de răcire (Qcmax) — limita capacității de răcire atunci când diferența de temperatură dintre părțile calde și cele reci este de 0°C, ceea ce determină limita de răcire a dispozitivului; în al doilea rând, curentul maxim admisibil de funcționare (Imax) — care trebuie să se potrivească cu parametrii sistemului de alimentare pentru a evita supraîncărcarea; și în al treilea rând, dimensiunile fizice — care trebuie să se potrivească strict cu constrângerile de spațiu de instalare ale echipamentului. Pentru o selecție precisă, puteți furniza condițiile de funcționare a echipamentului dumneavoastră și parametrii de instalare, iar noi vă vom oferi o soluție de selecție gratuită, profesională.

3. Oferiți servicii de personalizare și eșantionare pentru răcitoare termoelectrice micro pentru detectoare?

Susținem personalizarea completă, non-standard, permițând producerea de dispozitive micro-TEC cu dimensiuni specifice, puteri nominale și acoperiri bazate pe desene sau mostre ale clienților. Oferim servicii de testare a probelor înainte de producția în masă; producția în volum începe numai după ce clientul confirmă că proba îndeplinește specificațiile de performanță, asigurând compatibilitatea și calitatea produsului pe tot parcursul procesului.

4. Care sunt politicile dvs. de livrare a produselor și de garanție postvânzare?

Folosind propriile noastre unități de producție la scară largă, asigurăm programe de livrare stabile și controlabile. Toate produsele sunt supuse mai multor runde de testare pentru precizie, stabilitate și durabilitate a mediului înainte de a părăsi fabrica, respectând cu strictețe standardele sistemului de calitate ISO. În cazul unor probleme de calitate neinduse de utilizator, oferim compensații în garanție și remedieri tehnice, alături de asistență tehnică pe ciclul de viață complet.

5: Care este timpul de personalizare și MOQ?

Pentru dimensiuni sau acoperiri non-standard, oferim evaluare inginerească gratuită în termen de 2 zile lucrătoare. Producția de mostre durează de obicei 10-15 zile lucrătoare; producția de masă (MOQ = 100 buc) durează 20-25 de zile lucrătoare după aprobarea eșantionului. Taxele NRE (Inginerie nerecurentă) sunt scutite pentru comenzile de peste 500 buc.
