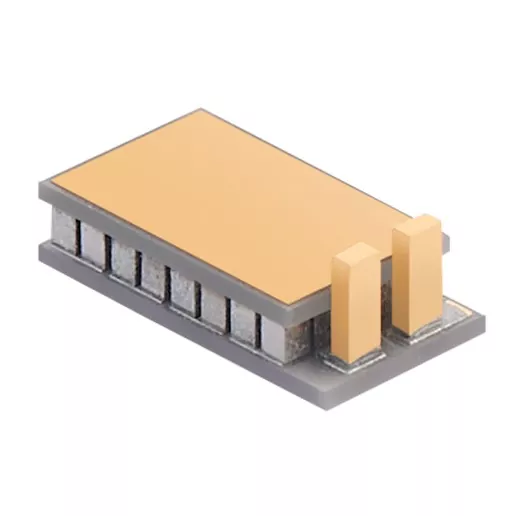

Micro răcitoare termoelectrice pentru LiDAR

Transmițătorul laser din interiorul Micro Thermoelectric Coolers pentru LiDAR generează căldură în timpul funcționării, în timp ce temperatura din jur poate varia semnificativ între diferitele medii de operare. Dacă temperatura laserului se modifică dincolo de domeniul său de funcționare necesar, este posibil ca dispozitivul optic să nu mențină starea de funcționare necesară.

Un Micro-TEC poate fi instalat direct la modulul laser pentru a pompa în mod activ căldura departe de componenta sensibilă la temperatură. Spre deosebire de un radiator pasiv, acesta nu se bazează doar pe disiparea naturală sau forțată a căldurii.

Pentru ansamblurile compacte LiDAR, valoarea principală a aplicației este controlul localizat al temperaturii. Răcitorul poate fi poziționat aproape de sursa laser fără a necesita un compresor, un circuit de refrigerare sau componente mecanice în mișcare.

Specificații cheie

Capacitatea reală de răcire, curentul, tensiunea, dimensiunile și performanța termică depind de configurația Micro-TEC selectată și de sarcina termică a componentei LiDAR.

Dimensiune compactă pentru module LiDAR cu spațiu limitat

Micro-răcitoarele termoelectrice pentru LiDAR au spațiu intern limitat deoarece laserul, detectorul, componentele optice, circuitele electronice și structurile de disipare a căldurii sunt integrate într-un singur ansamblu.

Micro-TEC-urile noastre pot fi fabricate în configurații de dimensiuni micro de până la câțiva milimetri. Acest lucru permite ca răcitorul să fie poziționat aproape de laser sau de altă componentă sensibilă la căldură, în loc să ocupe spațiu ca un sistem de refrigerare separat.

Pentru ansamblurile LiDAR personalizate, dimensiunile produsului pot fi evaluate în funcție de spațiul de instalare disponibil, poziția componentelor, structura de montare și interfața electrică.

Consum de energie mai mic de 1 W

Consumul de energie este un parametru important de proiectare atunci când Micro-TEC este integrat într-un vehicul LiDAR sau alt sistem electronic compact.

Răcitoarele noastre micro termoelectrice pot funcționa la mai puțin de 1 watt în configurațiile aplicabile. Cerința reală de putere depinde de designul produsului selectat și de sarcina termică care trebuie controlată.

Pentru evaluarea tehnică, clienții ar trebui să furnizeze temperatura țintă de răcire, sarcina termică, tensiunea disponibilă și dimensiunile de instalare, astfel încât să poată fi selectată configurația corespunzătoare Micro-TEC.

Răcire în stare solidă fără agent frigorific

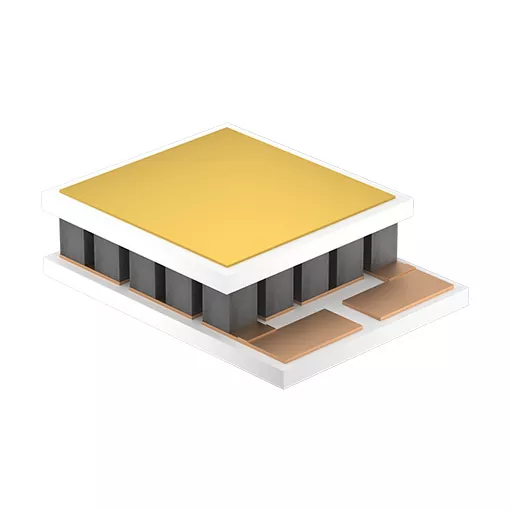

Răcitoarele termoelectrice micro pentru LiDAR utilizează materiale termoelectrice semiconductoare între substraturi ceramice pentru a transfera căldură atunci când se aplică curent electric.

Componenta are:

● Fără compresor

● Fără agent frigorific

● Fără piese mecanice mobile

● Construcție solidă compactă

● Control electric direct

Această structură este utilă pentru modulele LiDAR în care componenta de răcire trebuie instalată aproape de laser și integrată într-un spațiu mecanic limitat.

Pompare de căldură activă pentru controlul temperaturii cu laser

Micro-TEC este folosit pentru a controla temperatura componentei țintă, mai degrabă decât pentru a scădea pur și simplu temperatura întregii carcase LiDAR.

Când se aplică energie electrică, căldura este transferată din partea rece în partea fierbinte. Partea rece este plasată lângă laser sau altă componentă sensibilă la temperatură, în timp ce partea fierbinte trebuie conectată la o cale eficientă de disipare a căldurii.

Prin urmare, designul termic trebuie să ia în considerare ambele părți ale Micro-TEC:

Componentă țintă → Partea rece Micro-TEC → Partea caldă Micro-TEC → Structura de disipare a căldurii LiDAR

Dacă partea fierbinte nu poate elimina eficient căldura transferată, performanța de răcire a întregului sistem va fi redusă.

Micro-TEC cu antet pentru asamblare LiDAR

Pentru modelele LiDAR care necesită o interfață mecanică definită, putem furniza răcitoare termoelectrice micro cu antet.

Configurația antetului poate fi evaluată în funcție de:

● Spațiu de instalare disponibil

● Structură de montare

● Poziția componentelor

● Conexiune electrică

● Cerințe de asamblare

Pentru structurile non-standard, clienții pot furniza un eșantion existent sau un desen tehnic. Evaluăm structura înainte de producerea probei.

Răcitoare micro termoelectrice personalizate

Este posibil ca un Micro-TEC standard să nu corespundă dimensiunilor sau cerințelor termice ale unui anumit modul LiDAR. Suportăm produse personalizate pe baza mostrelor sau a desenelor clienților.

Procesul de personalizare poate acoperi:

Dimensiuni → Parametri electrici → Structură de montare → Configurație antet → Cerințe termice

Înainte de producția în masă, mostrele sunt produse pentru confirmarea clientului. Acest lucru permite ca Micro-TEC să fie verificat față de ansamblul LiDAR real înainte ca cantitatea de producție să fie eliberată.

Informații necesare pentru selecția Micro-TEC

Pentru un nou proiect de răcire LiDAR, clienții pot furniza următoarele informații:

Dacă unii parametri nu sunt încă disponibili, un eșantion Micro-TEC existent sau un desen al ansamblului LiDAR poate fi folosit ca punct de plecare pentru evaluarea tehnică.

Instalare și interfață termică

Interfața termică dintre Micro-TEC și modulul laser afectează direct transferul de căldură.

Partea rece ar trebui să mențină un contact suficient cu componenta țintă, iar un material de interfață termică (TIM) adecvat poate fi utilizat atunci când proiectul ansamblului o cere.

Partea fierbinte necesită o cale eficientă de disipare a căldurii. Un radiator, o carcasă sau o altă structură de răcire ar trebui proiectate pentru a elimina căldura transferată de Micro-TEC.

Micro-TEC trebuie, de asemenea, să fie operat în limitele parametrilor electrici specificați. Curentul maxim IMAX nu trebuie depășit, deoarece curentul excesiv poate deteriora joncțiunea semiconductorului termoelectric.

Capacitatea de producție

X-Meritan produce răcitoare termoelectrice micro și controlează, de asemenea, pregătirea materialelor termoelectrice din amonte.

Capacitățile noastre de producție acoperă:

● Pregătirea materialului termoelectric

● Prelucrarea de precizie a componentelor

● Sudura

● Asamblare

● Micro-ambalaj

● Producție Micro-TEC personalizată

Această structură de producție sprijină proiecte care necesită dimensiuni nestandard Micro-TEC, structuri de montare sau configurații electrice.

Pentru aplicații personalizate LiDAR, produsul poate fi dezvoltat la nivel de material și componente, mai degrabă decât să fie limitat la un răcitor standard existent.

Procesul de dezvoltare a răcitorului micro termoelectric

Pentru proiectele personalizate de răcire LiDAR, urmăm un proces de dezvoltare bazat pe mostre:

Desen client/Eșantion → Evaluare tehnică → Design produs → Producție mostre → Confirmare mostre → Producție în masă

Etapa de confirmare a eșantionului permite verificarea dimensiunilor, structurii de montare, a conexiunii electrice și a compatibilității asamblarii înainte de producția în masă.

Aplicații

Răcitoarele micro termoelectrice pot fi utilizate pentru controlul temperaturii:

● Transmițătoare laser LiDAR

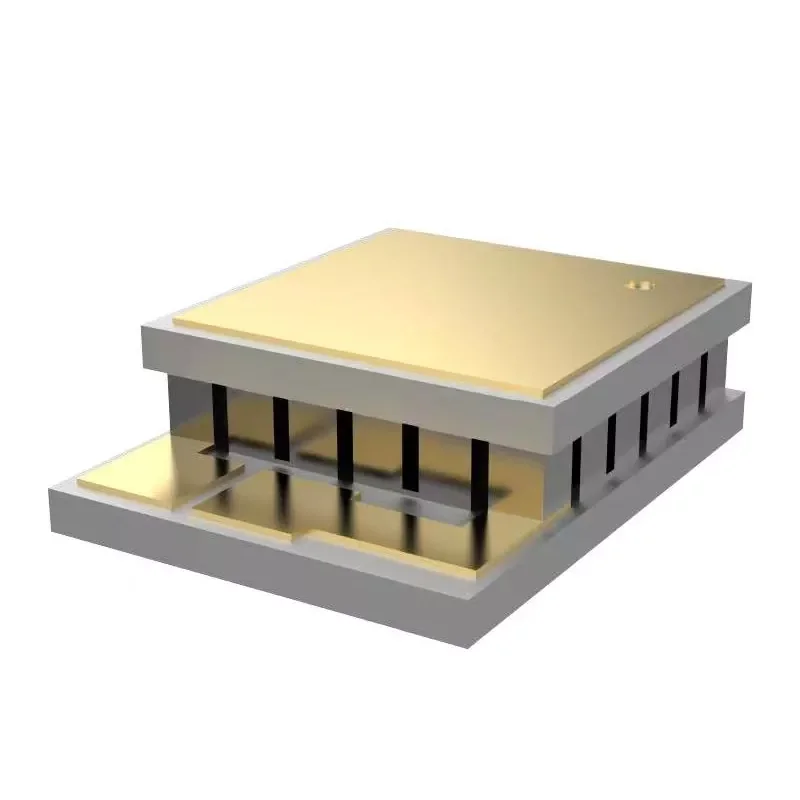

● Componente optoelectronice sensibile la temperatură

● Module optice compacte

● ansambluri LiDAR pentru automobile

● Alte componente electronice în miniatură care necesită răcire activă localizată

Calitate și experiență de export

X-Meritan are o experiență de peste 10 ani în răcirea semiconductoarelor miniaturale și furnizează produse Micro-TEC pentru piețele internaționale.

Compania a obținut certificări ISO și CE și exportă produse în Europa, America de Nord, America de Sud, Asia de Sud-Est și alte piețe.

Experiența noastră tehnică acoperă comunicații prin fibră optică, echipamente medicale industriale, electronice inteligente pentru automobile, electronice de larg consum și aplicații de cercetare.

FAQ

De ce informații aveți nevoie pentru a selecta un Micro-TEC pentru LiDAR?

Cele mai utile informații includ sarcina termică a componentei, temperatura țintă, tensiunea disponibilă, curentul maxim, dimensiunile instalației, structura de montare și metoda de disipare a căldurii pe partea fierbinte. Un desen sau un eșantion Micro-TEC existent poate fi, de asemenea, utilizat pentru evaluare.

Cât de mic poate fi Micro-TEC?

X-Meritan poate produce configurații Micro-TEC până la câțiva milimetri, în funcție de structura și performanța necesară. Dimensiunile finale trebuie confirmate în funcție de aplicație.

Puteți face un Micro-TEC conform desenului nostru LiDAR?

Da. Suportăm personalizarea pe baza desenelor sau mostrelor clienților. Produsul este eșantionat și confirmat înainte de producția în masă.

Puteți furniza un Micro-TEC cu un antet?

Da. Configurațiile antet sunt disponibile pentru aplicațiile care necesită o structură de montare sau conexiune definită. Designul exact al antetului este confirmat conform ansamblului LiDAR.

Micro-TEC poate funcționa sub 1 W?

Da, configurațiile aplicabile pot funcționa la mai puțin de 1 W. Consumul real de energie depinde de designul Micro-TEC, de condițiile de funcționare și de sarcina termică.

Care este principala preocupare de instalare?

Cele mai importante două puncte sunt contactul termic pe partea rece și disiparea căldurii pe partea caldă. Partea rece are nevoie de contact eficient cu componenta țintă, în timp ce partea fierbinte trebuie să aibă o cale suficientă pentru a elimina căldura transferată.

Micro-TEC poate fi folosit continuu?

Funcționarea continuă depinde de configurația Micro-TEC selectată și de condițiile de funcționare electrice și termice specificate. Produsul trebuie să funcționeze în limitele specificate de tensiune și curent, iar partea fierbinte trebuie să fie răcită corespunzător.

Ce se întâmplă dacă curentul IMAX este depășit?

Depășirea curentului IMAX specificat poate cauza stres electric și termic excesiv și poate deteriora joncțiunea semiconductorului termoelectric. Prin urmare, Micro-TEC ar trebui să fie operat în intervalul electric specificat.

X-Meritan oferă răcitoare termoelectrice micro pentru LiDAR cu structuri de dimensiuni micro, răcire Peltier în stare solidă, configurații de montare personalizate și dezvoltare bazată pe mostre.

Pentru un nou proiect de răcire LiDAR, trimiteți-ne desenul, proba, dimensiunile de instalare, sarcina termică, temperatura țintă sau specificația Micro-TEC existentă. Putem evalua cerințele și dezvolta Micro-TEC corespunzător pentru confirmarea probei înainte de producția în masă.
