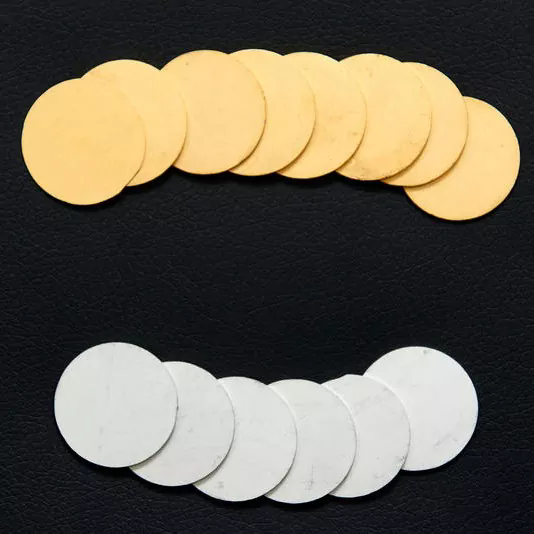

Dacă vă aprovizionațiMateriale termoelectricepentru fabricarea modulelor, probabil că ați întâlnit termenul „strat de barieră de difuzie”. Poate v-ați întrebat de ce este necesar, ce face și dacă merită costul suplimentar. Răspunsul este că stratul de barieră de difuzie nu este un accesoriu opțional; este o componentă critică care determină durata de viață și fiabilitatea modulului termoelectric. Fără el, modulul se va degrada rapid la temperaturi de funcționare, iar performanța sa va scădea până când nu va eșua. Pentru un inginer de achiziții, înțelegerea stratului de barieră de difuzie este esențială pentru a lua decizii informate de cumpărare și pentru a evalua costul total de proprietate al materialelor termoelectrice pe care le cumpărați.
Scopul acestui ghid este de a explica de ce materialele termoelectrice au nevoie de un strat de barieră de difuzie și de a ajuta cumpărătorii să specifice și să aprovizioneze materialele potrivite pentru aplicarea lor. Vom acoperi mecanismele de degradare care apar fără barieră, materialele utilizate pentru straturile de barieră, criteriile de selecție pentru diferite materiale termoelectrice și procesul de evaluare a furnizorilor. De asemenea, vom oferi specificații detaliate ale produsului din fabrica noastră laFuzhou X-Meritan Technology Co., Ltd.Indiferent dacă fabricați module termoelectrice pentru generarea de energie sau răcire, acest ghid vă va oferi baza tehnică de care aveți nevoie pentru a lua o decizie de cumpărare încrezătoare.
Un strat de barieră de difuzie este o peliculă subțire de material depusă între materialul termoelectric și contactul metalic. Funcția sa principală este de a preveni interdifuzia atomilor între materialul termoelectric și contact. Într-un modul termoelectric, materialul termoelectric este îmbinat la contacte metalice (de obicei din cupru) pentru a forma circuitul electric. La temperatura de funcționare, care poate varia de la 200°C la 600°C sau mai mare, atomii din materialul termoelectric pot difuza în contact, iar atomii din contact pot difuza în materialul termoelectric. Această interdifuzie creează faze nedorite, crește rezistența de contact și degradează proprietățile termoelectrice. Stratul de barieră acționează ca o barieră fizică și chimică care blochează această difuzie, permițând în același timp trecerea curentului electric. Tabelul de mai jos rezumă funcțiile unui strat de barieră de difuzie.
| Funcţie | Descriere | Avantaj pentru performanța modulului |
| Preveniți interdifuzia | Blochează migrarea atomică între materiale | Menține proprietățile materialului |
| Menține rezistența de contact scăzută | Oferă o interfață electrică stabilă | Maximizează puterea de ieșire |
| Îmbunătățiți stabilitatea termică | Rezistă la temperaturi ridicate de funcționare | Prelungește durata de viață a modulului |
| Preveniți fragilizarea | Opreste formarea fazelor fragile | Îmbunătățește integritatea mecanică |
| Îmbunătățiți fiabilitatea | Reduce degradarea în timp | Reduce costul total de proprietate |
La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră este specializată în furnizarea de materiale termoelectrice cu straturi optimizate de barieră de difuzie. Înțelegem rolul critic pe care îl joacă bariera în performanța modulului și lucrăm cu clienții noștri pentru a selecta materialul și grosimea de barieră potrivite pentru aplicația lor specifică. Echipa noastră tehnică poate furniza date detaliate despre performanța barierei și compatibilitatea cu diferite materiale termoelectrice.
Pentru a aprecia de ce este necesar un strat de barieră de difuzie, este util să înțelegem ce se întâmplă atunci când acesta este absent. Fără barieră, materialul termoelectric și contactul metalic sunt în contact direct. La temperaturi ridicate, acest contact devine o zonă de reacție. Atomii din materialul termoelectric, cum ar fi bismutul, telurul, plumbul sau antimoniul, difuzează în contactul cu cupru. În mod similar, atomii de cupru difuzează în materialul termoelectric. Această interdifuzie are mai multe efecte dăunătoare. În primul rând, creează compuși intermetalici la interfață. Acești compuși sunt adesea fragili și au rezistență electrică ridicată. În al doilea rând, epuizează materialul termoelectric din elementele sale constitutive, schimbându-i compoziția și degradându-i proprietățile termoelectrice. În al treilea rând, crește rezistența de contact, ceea ce reduce puterea de ieșire a modulului. În al patrulea rând, poate duce la defecțiuni mecanice din cauza modificărilor de volum asociate cu formarea de compuși intermetalici. Tabelul de mai jos rezumă mecanismele de degradare care apar fără un strat de barieră.
| Mecanismul de degradare | Descriere | Efectul asupra performanței modulului |
| Formarea compusului intermetalic | Reacția dintre materialul termoelectric și contactul | Rezistență crescută, fragilitate |
| Epuizarea materialului | Pierderea elementelor din material termoelectric | Coeficient Seebeck redus, rezistivitate crescută |
| Creșterea rezistenței la contact | Formarea de straturi rezistive la interfață | Putere de ieșire redusă |
| Defecțiune mecanică | Crăpare din cauza modificărilor de volum | Circuit deschis, defecțiune a modulului |
| Degradarea lipirii | Difuzarea elementelor în îmbinările de lipit | Defecțiunea articulației, fiabilitate redusă |
La fabrica noastră, am efectuat studii ample privind degradarea materialelor termoelectrice fără straturi de barieră. Datele noastre arată că rezistența de contact poate crește cu un factor de 10 sau mai mult în 1.000 de ore de funcționare la 500°C. Puterea de ieșire a modulului poate scădea cu 30-50% în aceeași perioadă. Aceste constatări subliniază importanța stratului de barieră de difuzie pentru fiabilitatea și performanța modulului.
Mai multe materiale sunt utilizate ca straturi de barieră de difuzie pentru Materialele Termoelectrice, fiecare având propriile avantaje și limitări. Alegerea materialului de barieră depinde de materialul termoelectric, temperatura de funcționare și materialul de contact. Cele mai comune materiale de barieră sunt nichel, molibden, wolfram, titan și diferite aliaje. Nichelul este utilizat pe scară largă deoarece este o barieră eficientă de difuzie, are o conductivitate electrică bună și este compatibil cu multe materiale termoelectrice. Molibdenul și wolframul sunt utilizate pentru aplicații la temperaturi mai ridicate datorită punctelor de topire ridicate și difuzivității scăzute. Titanul este folosit ca strat de aderență și ca barieră pentru unele materiale. Tabelul de mai jos compară aceste materiale de barieră.
| Material de barieră | Temperatura maximă de funcționare | Conductivitate electrică | Compatibilitate | Aplicație tipică |
| Nichel (Ni) | 600°C | Ridicat | Bi2Te3, PbTe, Skutterudites | Scop general |
| Molibden (Mo) | 800°C | Moderat | PbTe, SiGe, Skutterudites | Temperatură ridicată |
| Tungsten (W) | 1.000°C | Moderat | SiGe, materiale de înaltă temperatură | Temperatura foarte mare |
| Titan (Ti) | 500°C | Moderat | Bi2Te3, strat de adeziune | Promovarea aderenței |
| Nichel-Crom (NiCr) | 700°C | Moderat | PbTe, Etichete | Rezistent la coroziune |
La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră furnizează materiale termoelectrice cu o gamă de opțiuni de straturi de barieră. Lucrăm cu clienții noștri pentru a selecta materialul de barieră și grosimea optime pentru designul lor specific al modulului. Echipa noastră tehnică poate furniza date despre ratele de difuzie, rezistența la contact și stabilitatea termică pentru fiecare opțiune de barieră.
Selectarea stratului corect de barieră de difuzie pentru materialele termoelectrice necesită o evaluare sistematică a mai multor factori. Primul factor este materialul termoelectric în sine. Materialele diferite au caracteristici de difuzie diferite. De exemplu, telurura de bismut (Bi2Te3) are o temperatură de funcționare relativ scăzută și poate folosi o barieră de nichel. Telurura de plumb (PbTe) funcționează la temperaturi mai ridicate și poate necesita o barieră de molibden sau NiCr. Siliciu germaniul (SiGe) funcționează la temperaturi foarte ridicate și necesită o barieră de tungsten sau altă barieră metalică refractară. Al doilea factor este temperatura de funcționare. Bariera trebuie să fie stabilă la temperatura maximă de funcționare și nu trebuie să reacționeze nici cu materialul termoelectric, nici cu contactul. Al treilea factor este materialul de contact. Bariera trebuie să fie compatibilă cu contactul și să asigure o bună aderență. Al patrulea factor este grosimea barierei. Bariera trebuie să fie suficient de groasă pentru a bloca difuzia, dar suficient de subțire pentru a minimiza rezistența electrică. Tabelul de mai jos rezumă criteriile de selecție.
| Factorul de selecție | Considerare | Impactul asupra performanței |
| Material termoelectric | Caracteristici de difuzie, temperatura de functionare | Determină compatibilitatea materialului de barieră |
| Temperatura de operare | Temperatura maximă și de ciclism | Determină stabilitatea barierei |
| Material de contact | Se potrivește aderență, dilatare termică | Determină calitatea interfeței |
| Grosimea barierei | Echilibrul între blocarea difuziei și rezistență | Afectează rezistența la contact și durata de viață |
| Metoda de depunere | Pulverizare, evaporare, galvanizare | Afectează calitatea și uniformitatea barierei |
La fabrica noastră, ajutăm clienții noștri să aleagă bariera potrivită pentru materialele lor termoelectrice. Avem o vastă experiență cu o gamă largă de sisteme de materiale și putem oferi îndrumări cu privire la materialul de barieră optim, grosimea și metoda de depunere. Scopul nostru este să ajutăm clienții noștri să obțină cea mai înaltă performanță și fiabilitate posibilă a modulelor.
Evaluarea unui furnizor de materiale termoelectrice cu straturi de barieră de difuzie necesită să privim dincolo de prețul unitar. Capacitatea tehnică a furnizorului, controlul calității și capacitatea de a oferi proprietăți consistente ale materialului sunt esențiale pentru performanța modulului dumneavoastră. Criteriile cheie pentru evaluarea unui furnizor sunt calitatea materialului, calitatea stratului de barieră, suportul tehnic, performanța de livrare și costul. Calitatea materialului include puritatea, stoichiometria și omogenitatea materialului termoelectric. Calitatea stratului de barieră include uniformitatea grosimii, aderența și eficacitatea blocării difuziei. Asistența tehnică include capacitatea de a furniza date, de a ajuta la proiectare și de a rezolva probleme. Performanța de livrare include capacitatea de a respecta termenele de livrare și de a oferi o calitate constantă de la lot la lot. Costul include costul total de proprietate, luând în considerare durata de viață și performanța modulului. Tabelul de mai jos rezumă aceste criterii.
| Criteriul de evaluare | Ce să cauți | De ce contează |
| Calitatea materialului | Puritate, stoichiometrie, omogenitate | Determină performanța termoelectrică |
| Calitatea stratului de barieră | Uniformitatea grosimii, aderenta, blocarea difuziei | Determină durata de viață a modulului |
| Suport tehnic | Fișe tehnice, asistență în proiectare, rezolvare de probleme | Ajută la optimizarea designului modulului |
| Performanța de livrare | Livrare la timp, consistență de la lot la lot | Menține producția să funcționeze fără probleme |
| Cost | Costul total de proprietate | Asigură valoare pe termen lung |
La X-Meritan, fabrica noastră se angajează să furnizeze materiale termoelectrice de înaltă calitate cu straturi optimizate de barieră de difuzie. Avem un sistem cuprinzător de control al calității care include caracterizarea materialului, inspecția stratului de barieră și testarea performanței. Oferim fișe tehnice detaliate și suport tehnic clienților noștri. Și avem un istoric solid de livrare la timp. Vă invităm să ne evaluați în funcție de aceste criterii și să ne considerați partenerul dumneavoastră pentru materiale termoelectrice.
Următorul tabel oferă parametrii cheie ai produsului pentru materialele noastre termoelectrice cu straturi de barieră de difuzie. Aceste materiale sunt disponibile într-o gamă de compoziții și configurații pentru a se potrivi diferitelor modele de module și condiții de operare. Fabrica noastră poate produce și materiale personalizate pentru a îndeplini cerințele specifice.
| Parametru | Gama de specificații | Note |
| Tip material | Bi2Te3, PbTe, Skutterudites, SiGe | Alte materiale disponibile la cerere |
| Temperatura de operare | 200°C - 800°C | Depinde de material |
| Material de barieră | Ni, Mo, W, Ti, NiCr | Selectat în funcție de cerere |
| Grosimea barierei | 1 - 20 µm | Optimizat pentru blocarea difuziei |
| Rezistența de contact | < 10 µΩ·cm² | După depunerea barierei |
| Coeficientul Seebeck | 150 - 250 µV/K | Depinde de material |
| Rezistivitate electrică | 0,5 - 3,0 mΩ·cm | Depinde de material |
| Conductivitate termică | 1,0 - 4,0 W/m·K | Depinde de material |
| Formă | Lingouri, pulberi, napolitane | Forme personalizate disponibile |
| Controlul calității | XRD, SEM, EDS, Seebeck, rezistivitate | Caracterizare completă |
În fabrica noastră, fabricăm materialele termoelectrice pentru a îndeplini aceste specificații și multe altele. Putem personaliza compoziția materialului, stratul de barieră și forma pentru a se potrivi cu designul specific al modulului. Echipa noastră tehnică poate oferi date detaliate și suport pentru aplicația dvs.
Întrebarea 1: Cât de gros ar trebui să fie un strat de barieră de difuzie?
Răspuns: Grosimea optimă a unui strat de barieră de difuzie depinde de sistemul de material și de temperatura de funcționare. De obicei, grosimea variază de la 1 la 20 de micrometri. Bariera trebuie să fie suficient de groasă pentru a bloca difuzia pe durata de viață prevăzută a modulului, dar suficient de subțire pentru a minimiza rezistența electrică. Fabrica noastră vă poate recomanda grosimea optimă pentru materialul termoelectric specific și aplicația dumneavoastră.
Întrebarea 2: Ce se întâmplă dacă stratul de barieră de difuzie este prea subțire?
Răspuns: Dacă stratul de barieră de difuzie este prea subțire, nu va bloca în mod eficient interdifuzia atomilor dintre materialul termoelectric și contact. Acest lucru va duce la formarea de compuși intermetalici, creșterea rezistenței de contact și degradarea proprietăților termoelectrice. Modulul va eșua prematur. Fabrica noastră testează grosimea stratului de barieră și performanța de blocare a difuziei pentru a se asigura că îndeplinește cerințele aplicației dumneavoastră.
Întrebarea 3: Pot folosi același material de barieră pentru toate materialele termoelectrice?
Răspuns: Nu, materialul de barieră trebuie selectat pe baza materialului termoelectric și a temperaturii de funcționare. De exemplu, nichelul este potrivit pentru telurura de bismut, dar poate să nu fie potrivit pentru siliciu germaniu la temperaturi ridicate. Bariera trebuie să fie compatibilă chimic atât cu materialul termoelectric, cât și cu contactul și trebuie să fie stabilă la temperatura de funcționare. Echipa noastră tehnică vă poate ajuta să selectați materialul de barieră potrivit pentru aplicația dvs.
Întrebarea 4: Cum știu dacă furnizorul meu de material termoelectric oferă un strat de barieră bun?
Răspuns: Pentru a evalua calitatea unui strat de barieră de difuzie, solicitați furnizorului date despre uniformitatea grosimii barierei, puterea de aderență și performanța de blocare a difuziei. De asemenea, puteți solicita mostre și efectua propriile teste, cum ar fi teste de îmbătrânire accelerată și măsurători de rezistență la contact. Un furnizor de renume va furniza aceste date și va lucra cu dvs. pentru a se asigura că bariera corespunde cerințelor dumneavoastră. La Fuzhou X-Meritan Technology Co., Ltd., oferim clienților noștri date complete și asistență.
Întrebarea 5: Care este durata de viață tipică a unui modul termoelectric cu un strat de barieră de difuzie?
Răspuns: Durata de viață a unui modul termoelectric cu un strat de barieră de difuzie proiectat corespunzător depinde de temperatura de funcționare și de condițiile de ciclu. Pentru un modul care funcționează continuu la 500°C, durata de viață poate fi de la 5 la 10 ani sau mai mult. Cu ciclul termic, durata de viață poate fi redusă. Stratul de barieră este esențial pentru obținerea unei durate de viață lungi. Fabrica noastră proiectează materialele și straturile de barieră pentru a maximiza durata de viață a modulului.
Stratul de barieră de difuzie este o componentă esențială a Materialelor Termoelectrice pentru modulele de înaltă performanță. Previne interdifuzia, menține rezistența de contact scăzută și prelungește durata de viață a modulului. Atunci când se aprovizionează cu materiale termoelectrice, cumpărătorii trebuie să ia în considerare stratul de barieră ca o specificație critică, nu o idee ulterioară. Alegerea materialului de barieră, grosimea și metoda de depunere afectează performanța și fiabilitatea modulului final. La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră are expertiza și experiența de a furniza materiale termoelectrice cu straturi optimizate de barieră de difuzie. Lucrăm cu clienții noștri pentru a înțelege cerințele acestora și pentru a oferi soluția optimă de material. Indiferent dacă fabricați module pentru generarea de energie sau răcire, vă putem oferi materialele de care aveți nevoie.
Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru producătorii de module termoelectrice din întreaga lume. Vă invităm să ne contactați pentru a discuta cerințele dvs. privind materialele termoelectrice. Putem furniza date tehnice, mostre și asistență pentru proiectare. Permiteți-ne să vă ajutăm să obțineți cea mai înaltă performanță și fiabilitate pentru modulele dumneavoastră termoelectrice.
Contactați Fuzhou X-Meritan Technology Co., Ltd. astăzipentru a discuta cerințele dvs. de materiale termoelectrice și pentru a descoperi cum straturile noastre de barieră de difuzie pot îmbunătăți performanța și durata de viață a modulului dumneavoastră.
