Proiectat pentru a aborda problemele de degradare a interfeței și difuzie a lipirii în timpul asamblarii răcitorului termoelectric (TEC), X-Meritan'sFelii cu bariere de difuzieoferă o componentă foarte stabilă, pregătită pentru asamblare, pentru managementul termic avansat. Prin introducerea unei bariere precise pe bază de nichel între substratul Bi₂Te₃-Sb₂Te₃ și suprafața lipită, aceste felii atenuează eficient migrarea elementară, stabilizând rezistența electrică și rezistența mecanică prin cicluri termice repetate.
Această pagină acoperă structura de lucru, specificațiile tehnice, opțiunile de placare, ghidul de selecție și domeniul de personalizare pentru feliile de barieră de difuzie utilizate în fabricarea TEC. Dacă comparați furnizorii,contactați echipa noastră de ingineripentru a confirma structura și dimensiunile barierei pentru procesul dumneavoastră de asamblare.
Feliile cu bariere de difuzie sunt felii de material termoelectric preprocesat cu o structură de metalizare de protecție concepută pentru a controla interacțiunea dintre substratul termoelectric și lipitura utilizată în timpul asamblarii TEC.
Materialul de bază este un lingot termoelectric extrudat Bi₂Te₃-Sb₂Te₃. După prelucrarea de precizie, o barieră de difuzie pe bază de nichel este aplicată între materialul termoelectric și stratul extern de lipit. Acest lucru creează o interfață controlată care ajută la limitarea migrației elementare nedorite și a reacțiilor interfațiale în timpul lipirii și ciclurilor termice ulterioare.
Bariera este deosebit de importantă deoarece materialul termoelectric și lipirea au proprietăți chimice și fizice diferite. În timpul încălzirii și răcirii repetate, interacțiunea necontrolată la interfață poate contribui la modificări ale rezistenței electrice, degradarea mecanică sau deteriorarea îmbinării de lipit.
Aceste felii aparțin celor mai largimateriale termoelectricefamilia de produse și sunt utilizate de obicei împreună curăcitoare termoelectrice, ansambluri răcitoare termoelectriceşiregulatoare de temperaturaîn sisteme complete de management termic.
Structura de metalizare a miezului folosește o barieră de difuzie pe bază de nichel între substratul Bi₂Te₃-Sb₂Te₃ și stratul exterior lipit.
Acest strat intermediar ajută la controlul mișcării constituenților de lipire către materialul termoelectric și oferă o interfață mai stabilă pentru asamblarea TEC. O configurație cu mai multe straturi poate fi selectată în funcție de procesul de lipire și mediul de operare dorit.
În loc să se bazeze pe o singură acoperire de suprafață, X-Meritan poate oferi structuri de metalizare cu mai multe straturi în care diferite straturi îndeplinesc funcții diferite.
Stratul de barieră interior se concentrează pe separarea materialului și controlul difuziei, în timp ce stratul exterior de lipit este selectat în funcție de procesul de îmbinare.
Staniul electroless este disponibil la aproximativ 7 ± 2 μm.
Suprafața staniului oferă o bună afinitate de lipit pentru procesele convenționale de lipit și poate fi utilizată atât cu sisteme de lipire cu plumb, cât și fără plumb, în funcție de procesul de asamblare al clientului.
Această configurație este în general adecvată atunci când cerința principală este o suprafață practică de lipit pentru producția standard de TEC.

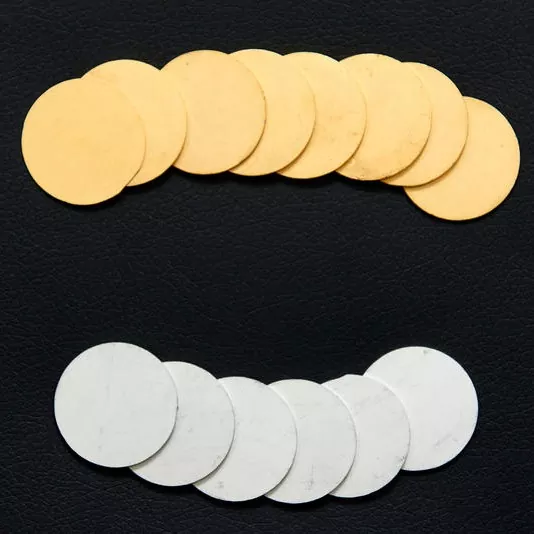

Pentru aplicațiile care necesită un finisaj auriu subțire, X-Meritan oferă placare cu aur fără electroși cu o grosime Au mai mică de 0,2 μm.
Aurul oferă o suprafață cu rezistență bună la oxidare și poate fi luat în considerare pentru aplicații care utilizează lipire AuSn sau unde sunt necesare caracteristici controlate ale suprafeței.
Tehnologia patentată „H” de la X-Meritan încorporează un strat de aluminiu de aproximativ 150 μm în structura barieră multistrat.
Configurația este destinată aplicațiilor expuse la tranziții de temperatură solicitante. Prin încorporarea unui strat suplimentar de aluminiu în structura de metalizare, designul abordează tensiunile asociate cu dilatarea și contracția termică repetată.
Această opțiune poate fi evaluată pentru aplicații aerospațiale, industriale grele și alte aplicații TEC în care ciclul termic este o considerație semnificativă de proiectare.
Materialul termoelectric poate fi măcinat și feliat conform desenelor clientului. Precizia de tăiere specificată este de aproximativ ±15 μm, în timp ce grosimea minimă a feliei este de 0,3 mm.
Feliile preprocesate pot reduce cantitatea de pregătire a materialului cerută de producătorii TEC și pot oferi dimensiuni mai apropiate de cerințele operațiunilor ulterioare de asamblare.
| Parametru | Caietul de sarcini |
|---|---|
| Material de bază | Lingouri Bi₂Te₃-Sb₂Te₃ extrudate |
| Grosimea minimă a feliei | ≥ 0,3 mm |
| Grosime | Personalizat în funcție de desenul clientului |
| Precizie de tăiere | ±15 μm |
| Bariera de difuzie | Structură multistrat pe bază de nichel |
| Placare cu staniu electroless | 7 ± 2 μm |
| Placare cu aur electroless | < 0,2 μm Au |
| Tehnologia „H”. | Aproximativ 150 μm strat barieră Al |
| Măcinare și tăiere | Disponibil conform desenului |
| Configurație de metalizare | Personalizat in functie de aplicatie |
| Aplicație | Răcire termoelectrică și fabricație TEC |
Toleranțele dimensionale, structura de metalizare și specificațiile de placare trebuie confirmate în conformitate cu procesul final de proiectare și asamblare TEC. Trimite desenul tău cătreinginerii noștri de vânzăripentru o analiză de fezabilitate.
Substratul standard este un material termoelectric extrudat Bi₂Te₃-Sb₂Te₃. Începeți prin a confirma compoziția termoelectrică necesară, dimensiunile materialului, grosimea feliei și condițiile de funcționare TEC prevăzute.
Pentru asamblarea TEC convențională, o barieră de difuzie pe bază de nichel poate asigura separarea între substratul termoelectric și suprafața lipită.
Dacă aplicația implică un ciclu semnificativ de temperatură, poate fi evaluată o configurație mai complexă cu mai multe straturi. Structura necesară trebuie determinată în funcție de profilul termic real și construcția modulului.
Staniul fără electricitate este în general potrivit atunci când se utilizează lipirea convențională, este necesară lipirea fără plumb, este preferată o suprafață de lipire relativ mai groasă sau costul de producție este un aspect important.
Aurul neelectric poate fi luat în considerare atunci când este necesară lipirea AuSn, oxidarea suprafeței trebuie controlată, este preferat un finisaj subțire de aur sau aplicația necesită caracteristici specifice de suprafață sau electrice.
Numărul și severitatea ciclurilor de temperatură trebuie luate în considerare atunci când se selectează configurația de metalizare. Aplicațiile cu tranziții frecvente între condiții calde și reci pot necesita o luare în considerare suplimentară a expansiunii termice, stresului interfeței și integrității stratului de barieră.
Pentru aceste aplicații, tehnologia patentată „H” de la X-Meritan poate fi evaluată ca o configurație alternativă.
Furnizați grosimea, lungimea, lățimea, toleranța și cerințele de suprafață necesare a feliei pe desenul tehnic. Precizia de tăiere specificată de aproximativ ±15 μm poate sprijini clienții care necesită dimensiuni controlate pentru asamblarea TEC în aval și manipularea automată.
X-Meritan se concentrează pe răcirea semiconductoarelor și pe tehnologia termoelectrică, cu capacități care acoperă dezvoltarea materialelor termoelectrice, personalizarea componentelor, proiectarea soluției de disipare a căldurii și suport pentru selecția proceselor.
Diferite modele TEC pot necesita diferite dimensiuni ale feliei, grosimi, finisaje ale suprafeței și structuri de metalizare. X-Meritan poate prelucra materialul conform desenelor clientului și specificațiilor tehnice.
Materialul furnizat este destinat clienților implicați în dezvoltarea și fabricarea modulelor termoelectrice. Măcinarea, tăierea și metalizarea de precizie pot ajuta la reducerea numărului de pași de pregătire necesari înainte de asamblare.
Soluțiile termoelectrice X-Meritan servesc aplicații, inclusiv comunicații prin fibră optică, echipamente industriale și medicale, electronice auto, electronice de larg consum și instituții de cercetare. Compania oferă asistență tehnică pentru aplicațiile care necesită răcire controlată a semiconductorilor și management precis al temperaturii, inclusiv dezvoltarea de componente personalizate. Puteți revizui antecedentele noastre pepagina de profil a companieisau explorați întregulgama de produse.
Feliile de barieră de difuzie sunt un element al unui sistem termoelectric complet. În funcție de proiectul dvs., următoarele linii de produse pot fi, de asemenea, relevante:
Materialul lingoului de bază Bi₂Te₃-Sb₂Te₃ utilizat pentru a produce felii de barieră de difuzie, disponibil în compoziții standard și personalizate.
Module de răcire Peltier în stare solidă pentru controlul precis al temperaturii în echipamente optoelectronice, medicale și industriale.
Ansambluri TEC integrate care combină modulul de răcire, radiatorul și interfața termică pentru o integrare mai rapidă a sistemului.
Controlere în buclă închisă potrivite cu răcitoarele standard și micro TE pentru o reglare stabilă, de înaltă precizie a temperaturii.
Sunt utilizate ca componente de material termoelectric metalizat în fabricarea TEC. Bariera de difuzie ajută la controlul interacțiunii și migrării elementare dintre substratul termoelectric Bi₂Te₃-Sb₂Te₃ și sistemul de lipit în timpul asamblarii și ciclării termice.
În timpul lipirii și încălzirii și răcirii repetate, constituenții de lipit pot interacționa cu materialul termoelectric. O barieră pe bază de nichel oferă o interfață intermediară care ajută la limitarea difuziei nedorite și a reacțiilor interfaciale, susținând performanțe electrice și mecanice mai stabile.
Nichelul oferă o interfață metalică relativ stabilă între substratul termoelectric și suprafața de lipit. Într-o structură de metalizare cu mai multe straturi, funcționează ca o barieră intermediară, permițând în același timp optimizarea stratului exterior pentru lipire.
Staniul fără electroși are aproximativ 7 ± 2 μm și este destinat în primul rând aplicațiilor convenționale de lipit. Aurul electroless are mai puțin de 0,2 μm Au și poate fi selectat pentru aplicații care necesită suprafețe rezistente la oxidare sau lipire AuSn.
Alegerea corectă depinde de materialul de lipit al clientului, temperatura de îmbinare, procesul de asamblare și cerințele de aplicare.
Tehnologia patentată „H” este destinată condițiilor solicitante de ciclu termic. Încorporează un strat de aluminiu de aproximativ 150 μm în structura barieră multistrat și poate fi evaluat pentru aplicații precum sistemele TEC aerospațiale și industriale grele.
Configurația reală trebuie determinată în funcție de intervalul de temperatură de funcționare, profilul ciclului termic și construcția modulului.
Grosimea minimă specificată este de 0,3 mm. Grosimea reală poate fi personalizată în funcție de desenul tehnic și cerințele de aplicare ale clientului.
Da. X-Meritan poate oferi dimensiuni personalizate și prelucrare conform desenelor clientului. Precizia de tăiere specificată este de aproximativ ±15 μm.
Da. X-Meritan poate furniza material termoelectric care a suferit șlefuire, tăiere de precizie, prelucrare cu barieră de difuzie și tratamentul necesar al suprafeței lipibile. Acest lucru poate ajuta producătorii TEC să reducă pregătirea suplimentară a materialului înainte de asamblare.
Trimiteți desenul, grosimea feliei, preferința de placare și volumul anual estimat. Inginerii noștri vor confirma structura barierei, vor propune cea mai potrivită configurație de metalizare și vor răspunde cu prețuri directe din fabrică.
