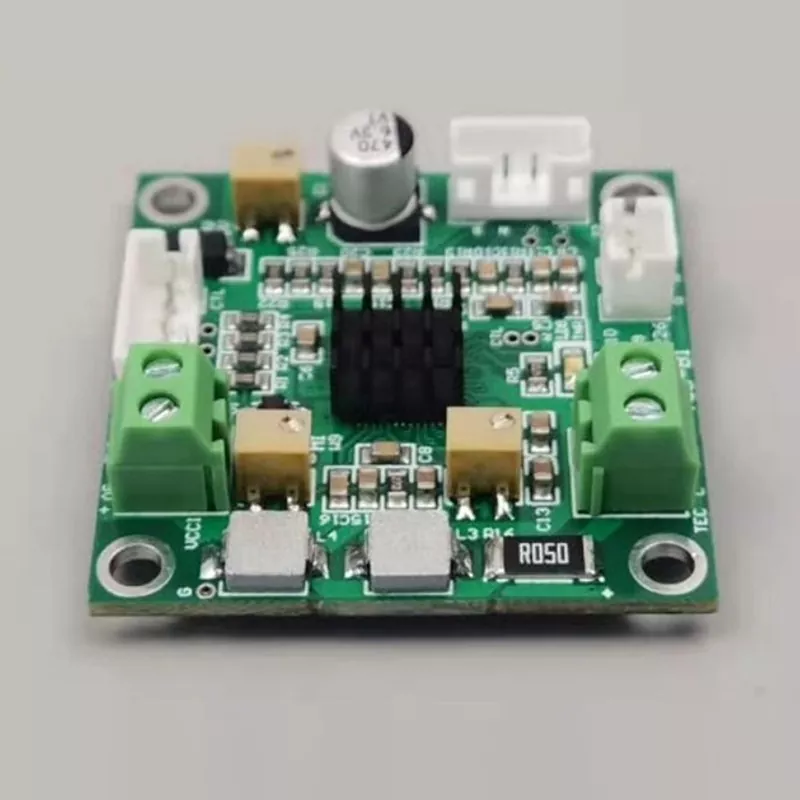

X-Meritan dezvoltă materiale termoelectrice, răcitoare, componente NTC și controlere de temperatură pentru managementul termic al semiconductorilor. Controlerul de temperatură ATC-M1 cu PID cu ciclu scurt combină o placă compactă de 34 mm x 20 mm cu control PID cu ciclu scurt, feedback de temperatură 10K NTC și control al ieșirii TEC pentru micro-obiecte cu inerție termică scăzută. Funcționează la 3,0 V–5,0 V DC, acceptă un interval de temperatură implicit de +10 până la +40 grade C și are o temperatură setată implicită din fabrică de 25 grade C. Temperatura poate fi ajustată printr-un potențiometru W9 sau o intrare analogică, cu o stabilitate specificată de control al temperaturii de 0,001 grade C.
Controlerul de temperatură ATC-M1 cu PID cu ciclu scurt folosește o abordare de feedback PID cu ciclu scurt, concepută pentru micro-obiecte cu inerție termică scăzută. Acțiunile corective frecvente ajută controlerul să răspundă la modificările stării termice a obiectului controlat, fără a se baza pe răspunsul termic mai mare asociat cu sistemele convenționale.
Cu dimensiuni de numai 34 mm x 20 mm și o înălțime totală de 15,5 mm, ATC-M1 este potrivit pentru ansambluri compacte de control termic. Factorul său de formă mic este deosebit de relevant pentru structurile optice, de detectare și electronice în miniatură în care spațiul intern disponibil este limitat.
Controlerul este proiectat să funcționeze cu componente termoelectrice de răcire. Curentul său maxim TEC este de 2,5 A, în timp ce tensiunea maximă TEC este de 4,3 V la o sursă de 5 V sau 2,5 V la o sursă de 3,3 V. Aceste limite definite oferă o bază clară pentru potrivirea controlerului cu sistemul TEC asociat.
Un senzor NTC de 10K este utilizat pentru măsurarea temperaturii și feedback. Stabilitatea specificată pentru controlul temperaturii este de 0,001 grade C, oferind precizia necesară pentru aplicațiile în care variațiile mici de temperatură pot afecta starea de funcționare a componentelor sensibile la temperatură.
|
Parametru |
Cerință tehnică / valoare |
|
Numele produsului |
Panou de control al temperaturii |
|
Numărul de model |
ATC-M1 |
|
Tensiunea de alimentare a plăcii (DC) |
3,0 V - 5,0 V |
|
Eficiență de ieșire |
Aproximativ 80% |
|
Tensiune maximă TEC |
4,3 V (la alimentare de 5 V) / 2,5 V (la alimentare de 3,3 V) |
|
Curent maxim TEC |
2,5A |
|
Tip senzor de temperatură |
10K NTC |
|
Stabilitatea controlului temperaturii |
0,001 grade C |
|
Metoda de setare a temperaturii |
Potențiometru sau intrare analogică |
|
Interval de control al temperaturii implicit |
+10 până la +40 grade C |
|
Temperatură setată implicită din fabrică |
25 de grade C |
|
Tensiune maximă de ieșire implicită din fabrică |
2,0 V |
|
Curent maxim de ieșire implicit din fabrică |
1,0A |
|
Metoda de ajustare |
Potențiometru W9 |
|
Interval de temperatură de funcționare |
-40 până la +45 grade C |
|
Dimensiuni (L x l) |
34 mm x 20 mm |
|
Înălțimea totală |
15,5 mm |
|
Înălțimea pinului |
5,5 mm |
|
Articol |
ATC-M1 |
Regulator general de temperatură |
|
Abordarea controlului |
PID cu ciclu scurt conceput pentru micro-obiecte |
Abordarea generală a controlului temperaturii |
|
Sarcina termică țintă |
Micro-obiecte cu inerție termică scăzută |
Aplicații mai largi de control al temperaturii |
|
Dimensiunile plăcii |
34 mm x 20 mm |
Depinde de designul controlerului |
|
Senzor de temperatura |
10K NTC |
Depinde de configurația sistemului |
|
Setarea temperaturii |
Potențiometru sau intrare analogică |
Depinde de designul controlerului |
|
TEC curent maxim |
2,5A |
Depinde de designul controlerului |
1. Fotonică: X-Meritan identifică aplicațiile fotonice, inclusiv răcirea detectorului. Structura compactă a controlerului și funcția de feedback al temperaturii oferă un element de control adecvat pentru ansamblurile de răcire termoelectrice mici.
2. Telecomunicații: gama de aplicații a companiei include stabilizarea termică și răcirea componentelor de telecomunicații. Reglarea precisă a temperaturii poate fi încorporată în arhitecturi compacte de management termic.
3. Echipament medical: X-Meritan enumeră amplificatoarele PCR și aplicațiile legate de temperatură în medicină. Controlul temperaturii este o parte importantă a sistemelor în care condițiile de funcționare depind de mediile termice controlate.
4. Detectare aerospațială: aplicațiile aerospațiale ale companiei includ senzori de detectare a gheții, senzori de flux de căldură și senzori IR. Componentele compacte de control termic pot face parte din sistemele de detectare sensibile la temperatură.
5. Electronică auto: X-Meritan identifică, de asemenea, stabilizarea termică pentru LiDAR, AR și detectoare, extinzând relevanța controlului termoelectric compact la aplicațiile de detectare auto și electronice. Controlerul de temperatură ATC-M1 cu PID cu ciclu scurt poate fi luat în considerare pentru arhitecturi compacte de management termic, în care obiectul controlat are o masă termică mică.
1. Limite electrice TEC: Regulatorul de temperatură ATC-M1 cu PID cu ciclu scurt funcționează în limitele valorilor maxime specificate de tensiune și curent.
2. Feedback de temperatură: Intrarea 10K NTC oferă calea de feedback de temperatură pentru sistemul de control.
3. Interval de temperatură: Intervalul implicit de control al temperaturii este de la +10 la +40 grade C, cu o temperatură setată din fabrică de 25 de grade C.
4. Setări de ieșire: tensiunea maximă de ieșire implicită din fabrică este de 2,0 V, în timp ce curentul maxim de ieșire implicit din fabrică este de 1,0 A.
5. Metodă de ajustare: Ajustarea temperaturii poate fi efectuată prin potențiometrul W9, iar intrarea analogică a temperaturii este, de asemenea, acceptată.
6. Configurația produsului: pentru aplicațiile care necesită o configurație diferită, X-Meritan precizează că produsele pot fi produse conform desenelor sau mostrelor. Procesul de service include comunicarea în stadiu incipient, confirmarea eșantionului și producția după confirmare.
ATC-M1 face parte din portofoliul de tehnologie termoelectrică X-Meritan, care acoperă materiale termoelectrice, răcitoare termoelectrice, ansambluri TEC, componente NTC și controlere de temperatură. Această structură de produs conectează placa de control al temperaturii cu componentele termoelectrice și elementele senzoriale utilizate în sistemele compacte de management termic.
Capacitățile X-Meritan acoperă dezvoltarea materialelor termoelectrice, personalizarea componentelor de bază și proiectarea soluției de disipare a căldurii. Pentru ATC-M1, acest domeniu tehnic este direct legat de controlul ieșirii TEC, feedback-ul temperaturii NTC și cerințele de management termic al ansamblurilor electronice și optice compacte.
X-Meritan raportează aplicații în cinci domenii majore: comunicații prin fibră optică, echipamente medicale industriale, electronice inteligente pentru automobile, electronice de larg consum și instituții de cercetare. Aceste domenii de aplicare oferă un fundal tehnic relevant pentru ATC-M1, în special acolo unde sunt necesare răcire termoelectrică compactă și temperaturi de funcționare controlate.
X-Meritan declară că cooperează cu companii Fortune 500 și mai multe laboratoare naționale cheie. Această experiență este relevantă pentru dezvoltarea și aplicarea componentelor termoelectrice și a tehnologiilor de control al temperaturii utilizate în sisteme electronice specializate și de management termic.
Echipamentele de producție enumerate de X-Meritan includ cuptoare de scufundare a tablă, mașini de turnare cu vibrații, mașini de sudură, cuptoare, mașini de dozare, mașini automate de etanșare, echipamente de lipit prin reflow și mașini de imprimat complet automate. Aceste procese de fabricație sprijină producția de componente termoelectrice și produse electronice de control al temperaturii.
X-Meritan raportează că Europa reprezintă 55% din distribuția sa pe piața internațională, în timp ce America de Nord reprezintă 15%, Asia de Sud-Est 15% și alte piețe 15%. Contextul internațional de aplicații susține experiența companiei în furnizarea de produse termoelectrice și de management al temperaturii pentru diferite medii tehnice.
Dincolo de componentele individuale de control al temperaturii, X-Meritan oferă proiectarea soluției de disipare a căldurii și suport pentru selecția produselor. Acest lucru permite controlerului de temperatură ATC-M1 cu PID cu ciclu scurt să fie luat în considerare împreună cu răcitorul termoelectric, componenta NTC și cerințele de management termic, mai degrabă decât ca o placă de control izolată.
R: Folosește un senzor de temperatură NTC 10K pentru măsurarea temperaturii și feedback.
R: Stabilitatea specificată pentru controlul temperaturii este de 0,001 grade C.
R: Curentul maxim TEC este de 2,5 A.
R: Controlerul de temperatură ATC-M1 cu PID cu ciclu scurt are dimensiunile plăcii de 34 mm x 20 mm, cu o înălțime totală de 15,5 mm.
R: Temperatura setată din fabrică este de 25 de grade C, cu un interval de control implicit de la +10 la +40 de grade C.
A: Da. X-Meritan declară că poate produce produse conform desenelor sau mostrelor, cu confirmarea probei înainte de producție.
