Un sistem LiDAR pe un vehicul autonom sau o unitate de senzori pe marginea drumului trebuie să funcționeze fiabil într-un interval de temperatură care se poate întinde de la -40°C iarna până la +85°C în soarele direct de vară. În interiorul carcasei, diodele laser, fotodetectoarele și componentele optice sunt sensibile la temperatură. O deplasare de doar câteva grade poate modifica lungimea de undă de emisie a laserului, poate reduce raportul semnal-zgomot al detectorului și poate distorsiona alinierea optică. Rezultatul este o degradare a preciziei intervalului și a calității norului de puncte. Pentru inginerul de achiziții care specifică componentele de management termic, întrebarea nu este dacă este necesar controlul temperaturii, ci ce tehnologie îl poate furniza în limitele de dimensiune, putere și fiabilitate ale sistemului LiDAR.Răcitoare termoelectriceau apărut ca soluția preferată pentru multe dintre aceste provocări.
Acest ghid este scris pentru cumpărători și inginerii de proiectare care trebuie să înțeleagă modul în care răcitoarele termoelectrice abordează provocările de control al temperaturii în sistemele LiDAR. Vom acoperi provocările termice specifice în LiDAR, principiul de funcționare al răcitoarelor termoelectrice, specificațiile cheie de evaluat, considerentele de integrare și criteriile de selectare a unui furnizor. De asemenea, vom furniza parametrii detaliați ai produsului din fabrica noastră laFuzhou X-Meritan Technology Co., Ltd.Indiferent dacă dezvoltați un sistem LiDAR pentru aplicații auto, industriale sau de cartografiere, acest ghid vă va ajuta să selectați răcitorul termoelectric potrivit pentru cerințele dvs. de management termic.
Sistemele LiDAR prezintă un set unic de provocări termice care diferă de cele ale altor sisteme electronice. Prima provocare este sensibilitatea diodei laser. Lungimea de undă de emisie a unei diode laser se modifică cu temperatura la o rată de aproximativ 0,3 nm/°C. Pentru un sistem LiDAR care utilizează filtre optice în bandă îngustă sau detecție sensibilă la lungimea de undă, această deviere poate provoca o nepotrivire între lungimea de undă laser și banda de trecere a filtrului, reducând puterea semnalului și domeniul de detecție. A doua provocare este zgomotul termic al fotodetectorului. Curentul de întuneric și puterea echivalentă a zgomotului a detectorului cresc cu temperatura, degradând raportul semnal-zgomot și precizia măsurării distanței. A treia provocare este expansiunea termică a bancului optic. Componentele optice sunt montate pe un banc comun, iar dacă bancul se extinde sau se contractă cu temperatura, alinierea laserului, detectorului și optica de scanare se pot deplasa, provocând erori de orientare. Tabelul de mai jos rezumă aceste provocări și efectele lor.
| Provocare | Sursă | Efectul asupra performanței LiDAR |
| Derivarea lungimii de undă a laserului | Coeficientul de temperatură al diodei laser | Puterea redusă a semnalului, pierderea intervalului |
| Creșterea zgomotului detectorului | Zgomot termic în fotodetector | SNR scăzut, precizie redusă |
| Expansiunea bancului optic | Dilatarea termică a materialelor de montaj | Alinierea greșită, erori de indicare |
| Extreme ale temperaturii ambientale | Mediul de operare | Defecțiune a sistemului sau performanță degradată |
| Densitatea de disipare a căldurii | Carcasă compactă | Puncte fierbinți localizate, gradienți termici |
La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră produce răcitoare termoelectrice care sunt special concepute pentru a face față acestor provocări. Înțelegem cerințele termice ale sistemelor LiDAR și lucrăm cu clienții noștri pentru a selecta răcitorul potrivit pentru puterea laserului, tipul de detector și condițiile de mediu ale acestora.

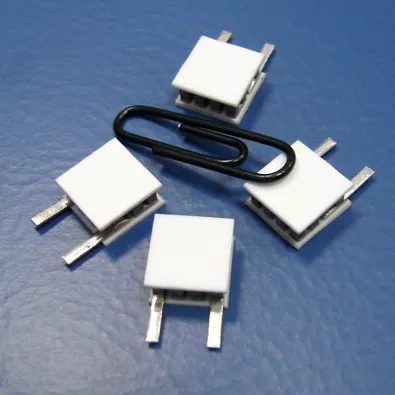

Un răcitor termoelectric este o pompă de căldură în stare solidă care utilizează efectul Peltier pentru a transfera căldură de la o parte la cealaltă a dispozitivului atunci când este aplicat un curent continuu. Dispozitivul constă dintr-o serie de pelete semiconductoare, de obicei telurura de bismut, plasate între două substraturi ceramice. Când curge curent, o parte devine rece (partea rece) și cealaltă devine fierbinte (partea fierbinte). Căldura este absorbită pe partea rece și eliberată pe partea fierbinte, unde este disipată de un radiator. Inversarea curentului inversează direcția transferului de căldură, permițând folosirea aceluiași dispozitiv atât pentru răcire, cât și pentru încălzire. Acest control bidirecțional este un avantaj cheie pentru sistemele LiDAR care trebuie să funcționeze atât în medii calde, cât și reci. Tabelul de mai jos compară răcitoarele termoelectrice cu alte tehnologii de răcire.
| Tehnologie | Răcire/Încălzire | Dimensiune | Precizie | Fiabilitate | Zgomot/Vibrații |
| Răcitor termoelectric | ambele | Compact | Ridicat (+/- 0,1°C) | Ridicat (în stare solidă) | Nici unul |
| Pe bază de compresor | ambele | Mare | Moderat | Moderat (părți în mișcare) | Ridicat |
| Bazat pe fani | Doar răcire | Moderat | Scăzut | Moderat (uzura rulmentului) | Moderat |
| Heat Pipe | Doar răcire | Compact | Scăzut | Ridicat | Nici unul |
În fabrica noastră, proiectăm răcitoarele termoelectrice pentru cerințele exigente ale sistemelor LiDAR. Folosim pelete de telură de bismut de înaltă performanță și substraturi ceramice avansate pentru a obține o capacitate mare de răcire într-o amprentă compactă. Răcitoarele noastre sunt disponibile cu senzori de temperatură integrati și electronice de control, permițând stabilizarea precisă a temperaturii diodei laser și a detectorului.
Atunci când selectează un răcitor termoelectric pentru un sistem LiDAR, cumpărătorii ar trebui să evalueze câteva specificații cheie. Capacitatea de răcire (Qc) determină câtă căldură poate elimina răcitorul la o diferență de temperatură dată. Pentru aplicațiile LiDAR, capacitatea de răcire trebuie să fie suficientă pentru a gestiona sarcina de căldură de la dioda laser, detector și orice alte componente generatoare de căldură. Diferența maximă de temperatură (ΔTmax) determină diferența maximă de temperatură pe care o poate atinge răcitorul între partea rece și cea fierbinte. Valorile nominale de curent și tensiune determină cerințele de alimentare. Amprenta și grosimea determină constrângerile de integrare. Coeficientul de performanță (COP) determină eficiența răcitorului. Tabelul de mai jos rezumă aceste specificații.
| Caietul de sarcini | Interval tipic pentru LiDAR | Importanţă |
| Capacitate de răcire (Qc) | 5 W - 50 W | Trebuie să depășească sarcina totală de căldură |
| Diferența maximă de temperatură (ΔTmax) | 65°C - 75°C | Determină capacitatea de răcire |
| Curent (Imax) | 2 A - 8 A | Determină alimentarea cu energie |
| Tensiune (Vmax) | 5 V - 24 V | Determină alimentarea cu energie |
| Amprenta la sol | 10 x 10 mm până la 40 x 40 mm | Determină integrarea |
| Grosime | 2 mm - 6 mm | Determină integrarea |
| Coeficient de performanță (COP) | 0,3 - 0,6 | Determină eficiența energetică |
La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră oferă o gamă de răcitoare termoelectrice cu diferite capacități de răcire, amprente și tensiuni nominale. Ne putem ajuta clienții să aleagă răcitorul potrivit pentru cerințele lor termice specifice LiDAR. Echipa noastră de ingineri poate oferi, de asemenea, simulare termică și suport de proiectare pentru a se asigura că răcitorul este integrat corespunzător în carcasa LiDAR.
Performanța unui răcitor termoelectric într-un sistem LiDAR depinde nu numai de răcitor în sine, ci și de modul în care este integrat. Mai mulți factori pot afecta performanța. Prima este interfața termică dintre răcitor și dioda laser sau detector. O interfață termică slabă, cum ar fi o îmbinare uscată sau o suprafață neuniformă, poate crește rezistența termică și poate reduce eficiența răcirii. Al doilea este designul radiatorului. Partea fierbinte a răcitorului trebuie să poată disipa căldura în mediul ambiant. Dacă radiatorul este subdimensionat sau fluxul de aer este inadecvat, temperatura din partea fierbinte va crește, reducând capacitatea de răcire și eventual supraîncălzirea răcitorului. Al treilea este izolarea termică a părții reci. Partea rece trebuie izolată de mediul ambiant pentru a preveni scurgerile de căldură care ar reduce eficiența răcirii. Tabelul de mai jos rezumă acești factori de integrare.
| Factorul de integrare | Efectul asupra performanței | Atenuare |
| Material de interfață termică | Interfața slabă crește rezistența termică | Utilizați unsoare termică de înaltă conductivitate sau tampoane |
| Design radiator | Radiatorul inadecvat reduce capacitatea de răcire | Dimensiunea radiatorului pentru sarcina maximă de căldură |
| Flux de aer | Fluxul slab de aer crește temperatura părții fierbinți | Asigurați o ventilație adecvată sau aer forțat |
| Izolarea părții rece | Scurgerile de căldură reduc eficiența răcirii | Utilizați izolație în jurul părții rece |
| Condensare | Pe suprafețele reci se poate forma umezeală | Utilizați carcasă etanșă sau desicant |
La fabrica noastră, oferim asistență tehnică pentru a ajuta clienții noștri să integreze răcitorul termoelectric în sistemul lor LiDAR. Vă putem recomanda materiale de interfață termică, modele de radiatoare și metode de etanșare care asigură performanțe optime. Scopul nostru este să ajutăm clienții noștri să atingă stabilitatea temperaturii pe care o necesită sistemul lor LiDAR.
Evaluarea unui furnizor de răcitoare termoelectrice pentru aplicații LiDAR necesită un accent pe capacitatea de proiectare termică, calitatea producției, testare și suport pentru aplicații. Furnizorul trebuie să aibă capacitatea de a proiecta și fabrica răcitoare conform specificațiilor cerute, inclusiv amprente personalizate și tensiuni nominale. Calitatea de fabricație trebuie să fie consecventă, cu toleranțe strânse în ceea ce privește plasarea peletelor și planeitatea ceramicii. Furnizorul trebuie să testeze fiecare răcitor pentru capacitatea de răcire, ΔTmax și curentul de scurgere. Iar furnizorul ar trebui să ofere suport pentru aplicații, inclusiv simulare termică și îndrumare pentru integrare. Tabelul de mai jos rezumă aceste criterii de evaluare.
| Criteriul de evaluare | Ce să cauți | De ce contează |
| Capacitate de proiectare termică | Design personalizat, simulare termică | Asigură performanță optimă pentru aplicație |
| Calitate de fabricație | Plasarea de precizie a peletelor, planeitatea ceramicii | Asigură performanță constantă și fiabilitate |
| Testare | Capacitate de răcire, ΔTmax, curent de scurgere | Se asigură că răcitorul respectă specificațiile |
| Suport pentru aplicații | Ghid de integrare, simulare termică | Ajută la obținerea performanței optime a sistemului |
La X-Meritan, fabrica noastră produce răcitoare termoelectrice de peste un deceniu. Avem o vastă experiență în proiectarea și producția termică. Testăm fiecare răcitor înainte de expediere și oferim asistență tehnică clienților noștri. Vă invităm să ne evaluați în funcție de aceste criterii și să ne considerați partenerul dumneavoastră pentru răcitoarele termoelectrice LiDAR.
Următorul tabel oferă parametrii cheie ai produsului pentru răcitoarele noastre termoelectrice. Aceste răcitoare sunt proiectate pentru sisteme LiDAR și alte aplicații de management termic de precizie. Fabrica noastră poate produce și răcitoare personalizate pentru a îndeplini cerințele specifice.
| Parametru | Gama de specificații | Note |
| Capacitate de răcire (Qc) | 5 W - 50 W | La ΔT = 0°C |
| Diferența maximă de temperatură (ΔTmax) | 65°C - 75°C | La Qc = 0 W |
| Curent (Imax) | 2 A - 8 A | Selectat pentru alimentare |
| Tensiune (Vmax) | 5 V - 24 V | Selectat pentru alimentare |
| Amprenta la sol | 10 x 10 mm până la 40 x 40 mm | Dimensiuni personalizate disponibile |
| Grosime | 2 mm - 6 mm | Selectat pentru integrare |
| Material ceramic | Alumină (Al2O3) | Standard |
| Material peleți | Telurura de bismut (Bi2Te3) | De înaltă performanță |
| Temperatura de operare | -40°C până la +85°C | Selectat pentru mediu |
| Opțiuni de integrare | Senzor, electronica de control | Opțiuni personalizate disponibile |
| MOQ | 100 bucăți | Negociabil pentru comenzi mari |
| Perioada de graţie | 2 - 4 săptămâni | Depinde de cantitate și personalizare |
În fabrica noastră, fabricăm răcitoarele termoelectrice pentru a îndeplini aceste specificații și multe altele. Putem personaliza capacitatea de răcire, amprenta, tensiunea și opțiunile de integrare pentru a se potrivi cerințelor dumneavoastră specifice. Sistemul nostru de control al calității include inspecția materiilor prime, inspecția în proces și inspecția finală înainte de expediere. Scopul nostru este să oferim clienților noștri răcitoare termoelectrice de înaltă calitate, care să răspundă nevoilor lor de management termic LiDAR.
Întrebarea 1: Un răcitor termoelectric poate să răcească și să încălzească un sistem LiDAR?
Răspuns: Da, un răcitor termoelectric poate atât răcirea, cât și încălzirea. Prin inversarea polarității curentului continuu, direcția transferului de căldură este inversată. Acest lucru permite aceluiași răcitor să încălzească dioda laser în medii reci și să o răcească în medii calde. Această capacitate bidirecțională este esențială pentru sistemele LiDAR care trebuie să funcționeze într-un interval larg de temperatură. La Fuzhou X-Meritan Technology Co., Ltd., răcitoarele noastre sunt proiectate pentru funcționare bidirecțională.
Întrebarea 2: Câtă putere consumă un răcitor termoelectric într-un sistem LiDAR?
Răspuns: Consumul de energie depinde de capacitatea de răcire, diferența de temperatură și COP. Un răcitor termoelectric tipic pentru LiDAR poate consuma între 5 și 20 de wați. COP este de obicei de 0,3 până la 0,6, ceea ce înseamnă că pentru fiecare watt de căldură îndepărtat, răcitorul consumă 1,7 până la 3,3 wați de energie electrică. Consumul de energie trebuie luat în considerare în bugetul general de putere a sistemului.
Întrebarea 3: Care este stabilitatea tipică a temperaturii care se poate realiza cu un răcitor termoelectric?
Răspuns: Cu o buclă de control proiectată corespunzător, un răcitor termoelectric poate atinge o stabilitate a temperaturii de +/- 0,1 °C sau mai bună. Acest nivel de precizie este esențial pentru sistemele LiDAR care necesită o lungime de undă stabilă a laserului și performanță a detectorului. Stabilitatea depinde de calitatea senzorului de temperatură, de electronica de control și de designul termic al sistemului.
Întrebarea 4: Pot fi utilizate răcitoarele termoelectrice în sistemele LiDAR auto?
Răspuns: Da, răcitoarele termoelectrice sunt utilizate în sistemele LiDAR auto. Acestea trebuie să îndeplinească cerințele auto pentru vibrații, șocuri și cicluri de temperatură. În fabrica noastră, oferim răcitoare care sunt testate conform standardelor auto, inclusiv vibrații și șoc termic. De asemenea, putem furniza electronice de control calificate AEC-Q100 pentru aplicații auto.
Întrebarea 5: Cum aleg răcitorul termoelectric potrivit pentru sistemul meu LiDAR?
Răspuns: Pentru a selecta răcitorul termoelectric potrivit, trebuie să determinați sarcina totală de căldură, diferența de temperatură necesară, sursa de alimentare disponibilă și constrângerile de integrare. Echipa noastră de ingineri vă poate ajuta să calculați aceste cerințe și să selectați răcitorul optim pentru aplicația dvs. De asemenea, oferim suport de simulare termică pentru a verifica proiectarea înainte de prototipare.
Sistemele LiDAR prezintă provocări semnificative de control al temperaturii, de la deriva lungimii de undă laser și zgomotul detectorului până la dezalinierea optică și extreme ambientale. Răcitoarele termoelectrice abordează aceste provocări cu un control precis, bidirecțional, al temperaturii în stare solidă, într-un pachet compact și fiabil. Pentru inginerii de achiziții și echipele de proiectare, înțelegerea provocărilor termice, a specificațiilor răcitorului și a considerațiilor de integrare este esențială pentru selectarea soluției potrivite. La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră are expertiza și capacitatea de a produce răcitoare termoelectrice care îndeplinesc cerințele exigente ale sistemelor LiDAR. Lucrăm îndeaproape cu clienții noștri pentru a selecta răcitorul potrivit și pentru a asigura o integrare de succes.
Fie că dezvoltați LiDAR pentru vehicule autonome, automatizare industrială sau aplicații de cartografiere, vă invităm să ne contactați pentru a discuta cerințele dumneavoastră. Putem furniza mostre, date tehnice și soluții personalizate. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru dezvoltatorii de sisteme LiDAR din întreaga lume.
Contactați Fuzhou X-Meritan Technology Co., Ltd. astăzipentru a discuta cerințele dvs. de răcire termoelectrică LiDAR și pentru a descoperi cum produsele noastre pot asigura stabilitatea termică de care are nevoie sistemul dumneavoastră.
