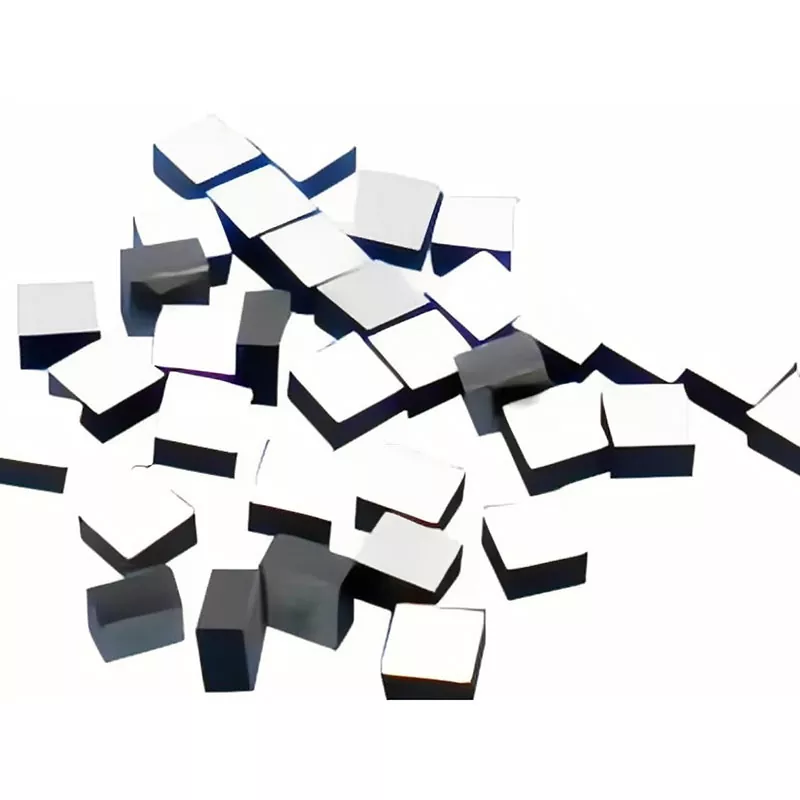

Cip termistor NTC de înaltă precizie

Termistorii NTC folosesc o caracteristică de coeficient de temperatură negativă, ceea ce înseamnă că rezistența lor se modifică odată cu schimbările de temperatură. Într-un circuit de detectare, variația rezistenței poate fi convertită în informații de temperatură pentru monitorizare și control.

Pentru aplicațiile cu cip, selecția R25, valoarea B, toleranța de rezistență, dimensiunile cipului și structura electrodului afectează direct potrivirea și asamblarea circuitelor. R25 se referă la rezistența nominală la 25°C, în timp ce valoarea B descrie caracteristica rezistență-temperatura a termistorului.

Cipul termistor NTC de înaltă precizie este destinat aplicațiilor în care elementul senzor trebuie plasat aproape de o componentă sensibilă la temperatură, menținând în același timp spațiul ocupat mic.

Parametrii tehnici

Următoarele modele reprezintă specificațiile produselor disponibile. Valorile și dimensiunile electrice trebuie selectate în funcție de caracteristicile circuitului și metoda de asamblare necesare.

Game suplimentare disponibile

Dimensiune mică

Cipul termistor NTC de înaltă precizie este disponibil în structuri compacte pentru aplicații în care un senzor de temperatură convențional ambalat ar ocupa prea mult spațiu. Modelele selectate din gama actuală sunt la fel de mici ca 0,45 × 0,45 mm, în timp ce dimensiunile personalizate ale cipurilor pot fi evaluate din desene sau mostre ale clienților.

Structura de cip mic este potrivită pentru plasarea elementului de detectare aproape de componente optice, electronice sau alte componente sensibile la temperatură. Dimensiunile finale trebuie confirmate în funcție de caracteristicile electrice necesare și procesul de asamblare.

Lipirea firelor

Cipul poate fi furnizat cu electrozi placați cu aur sau argint pentru lipirea firelor. Lipirea firelor de aur, aluminiu și argint poate fi susținută în funcție de configurația electrodului și procesul de asamblare.

Această structură este potrivită pentru module hibride compacte și alte ansambluri în care termistorul trebuie să fie integrat direct în zona de detectare. Materialul electrodului și cerințele de legătură pot fi confirmate în timpul evaluării probei.

Termistorii NTC care pot fi conectate cu fir sunt, de asemenea, utilizați în aplicațiile de transceiver optice compacte, unde elementul de detectare este poziționat aproape de componentele optice sensibile la temperatură.

Rezistența și valoarea B

Rezistența și valoarea B ar trebui selectate ca o combinație potrivită, mai degrabă decât tratate ca parametri complet independenți. Intervalul de rezistență disponibil este de la 1kΩ la 1000kΩ, în timp ce intervalul de valori B este de la 3200K la 4500K.

Pentru proiectarea circuitului, rezistența nominală la 25°C, valoarea B, toleranța și domeniul de detectare necesar trebuie luate în considerare împreună. Sunt disponibile combinații standard, iar cerințele non-standard pot fi evaluate în funcție de aplicație.

Valoarea B este specificată în mod normal împreună cu intervalul său de temperatură de referință, cum ar fi B25/50 sau B25/85, astfel încât definiția exactă ar trebui confirmată în specificația produsului aplicabilă înainte de calibrarea circuitului. Datele despre produse NTC cu cip comercial de la producătorii importanți specifică în mod similar valorile R25 și B cu temperaturi de referință definite.

Toleranță la rezistență

Modelele selectate pot fi furnizate cu opțiuni de toleranță de rezistență de ±0,5% și ±1%. Această specificație descrie abaterea admisibilă a valorii rezistenței nominale și nu trebuie prezentată ca precizie generală de măsurare a temperaturii.

Pentru circuitele sensibile la temperatură, toleranța rezistenței, toleranța valorii B, proiectarea circuitului, metoda de calibrare și condițiile de funcționare pot afecta rezultatul măsurării temperaturii finale. Prin urmare, toleranța necesară trebuie selectată în funcție de sistemul complet de detectare.

Răspuns termic

Constanta de timp termică a modelelor enumerate este ≤2 s sau ≤3 s, în funcție de structura și modelul cipului. O constantă de timp termică mai mică indică, în general, că termistorul atinge mai repede echilibrul termic cu condițiile din jur.

Răspunsul real într-un modul asamblat depinde și de metoda de montare, cuplarea termică, materialele din jur și fluxul de aer. Din acest motiv, specificația cipului trebuie evaluată împreună cu structura reală de instalare.

Aplicații

Comunicare optică

Cipul termistor NTC de înaltă precizie poate fi integrat în modulele de comunicații optice și transceiver-uri optice pentru monitorizarea temperaturii. Structura sa compactă permite ca elementul de detectare să fie poziționat aproape de componentele optice sensibile la temperatură, fără a adăuga un pachet de senzori externi convenționali.

Acest lucru este deosebit de relevant în ansamblurile optice în care spațiul de instalare disponibil este limitat și schimbările de temperatură trebuie monitorizate aproape de componenta controlată. Termistorii NTC care se potrivesc cu fir sunt utilizați în mod special pentru detectarea temperaturii în modelele de transceiver optice.

Echipament medical

Cipurile compacte NTC pot fi integrate în instrumentele medicale și echipamentele de laborator unde elementul de detectare a temperaturii trebuie să se potrivească într-o zonă de instalare restrânsă. Diferite valori de rezistență, valori B și opțiuni de toleranță permit corespondenței componentei cu diferite circuite de detectare.

Specificația finală trebuie selectată în funcție de intervalul de temperatură necesar, caracteristicile circuitului, metoda de instalare și cerințele aplicabile ale echipamentelor.

Radar auto

Modulele radar auto conțin componente electronice compacte care pot necesita monitorizarea temperaturii în timpul funcționării. Factorul de formă mic al cipului NTC permite ca senzorul de temperatură să fie integrat în ansambluri electronice de înaltă densitate.

Pentru aplicațiile auto, temperatura de funcționare necesară, caracteristicile de rezistență, toleranța, structura mecanică și cerințele de fiabilitate trebuie confirmate înainte de selectarea modelului final.

Echipamente de laborator

Cipul poate fi folosit și în echipamente de laborator și de testare unde este necesar un element compact de detectare a temperaturii. Rezistența și valoarea B pot fi selectate în funcție de circuitul de detectare, în timp ce dimensiunile cipului pot fi luate în considerare împreună cu spațiul de instalare disponibil.

Pentru prototipuri sau echipamente personalizate, X-Meritan poate evalua cerințele pe baza desenelor sau mostrelor clienților înainte de producție.

Personalizare

Parametrii electrici

Cipul termistor NTC de înaltă precizie poate fi evaluat pentru cerințele electrice personalizate. Valorile de rezistență disponibile acoperă 1kΩ până la 1000kΩ, cu valori B de la 3200K la 4500K. Opțiuni de toleranță de rezistență de ±0,5% și ±1% sunt disponibile pentru specificațiile selectate.

Atunci când solicită un model personalizat, clienții pot furniza R25, valoarea B, toleranța, condițiile de funcționare și aplicația țintă. Acești parametri ajută la determinarea dacă un model existent poate fi utilizat sau dacă ar trebui evaluată o nouă specificație.

Dimensiuni chip

Dimensiunile așchiilor pot fi evaluate în funcție de spațiul de instalare disponibil și procesul de asamblare. Modelele existente includ structuri compacte precum 0,45 × 0,45 × 0,20 mm și 0,45 × 0,45 × 0,25 mm.

Pentru dimensiuni nestandard, X-Meritan poate revizui desenele sau mostrele clienților și poate confirma structura realizabilă împreună cu parametrii electrici necesari.

Opțiuni de electrozi

Opțiunile de electrozi placați cu aur sau argint sunt disponibile pentru diferite cerințe de lipire. Materialul electrodului trebuie selectat împreună cu materialul de sârmă și procesul de lipire.

În timpul dezvoltării probei, structura electrodului, metoda de legare, dimensiunile chipului și caracteristicile electrice pot fi verificate înainte de producția în masă.

Asistență pentru producție și mostre

X-Meritan produce materiale și componente legate de semiconductori și oferă suport de producție pentru componente electronice personalizate. Echipamentele de producție disponibile includ mașini cu vibrații, mașini de sudură, mașini de ambalare automate și echipamente de tăiere de precizie.

Pentru cipurile cu termistori NTC personalizate, producția poate fi evaluată din mostre sau desene ale clienților. Înainte de producția în masă, o etapă de confirmare a probei poate fi utilizată pentru a verifica dimensiunile, parametrii electrici, cerințele electrozilor și compatibilitatea ansamblului.

Acest proces oferă clienților un punct definit pentru a verifica produsul față de cerințele aplicației lor înainte de a lansa o comandă de producție mai mare.

FAQ

Ce valori de rezistență și B sunt disponibile?

Intervalul de rezistență disponibil este de la 1kΩ la 1000kΩ, cu valori B de la 3200K la 4500K. Modelele standard includ valori de rezistență de 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ și 100kΩ.

Ce toleranță de rezistență este disponibilă?

Specificațiile selectate sunt disponibile cu toleranță de rezistență de ±0,5% și ±1%. Toleranța necesară trebuie selectată în funcție de circuitul și cerințele de detectare a temperaturii.

Cipul poate fi legat prin sârmă?

Da. Sunt disponibile opțiuni de electrozi placați cu aur sau argint. Lipirea firelor de aur, aluminiu și argint poate fi evaluată în funcție de configurația electrodului și procesul de asamblare.

Care este cea mai mică dimensiune de cip disponibilă?

Gama de produse include modele compacte precum 0,45 × 0,45 × 0,20 mm și 0,45 × 0,45 × 0,25 mm. Dimensiunile personalizate pot fi evaluate din desene sau mostre ale clientului, dimensiunea finală depinzând de specificațiile electrice și structurale necesare.

Da. X-Meritan poate evalua rezistența personalizată, valoarea B, dimensiunile, toleranța și cerințele de electrozi. Desenele sau mostrele clienților pot fi folosite ca bază pentru evaluarea produsului și confirmarea eșantionului.

Cum ar trebui să aleg un cip termistor NTC?

Începeți cu rezistența necesară la 25°C, valoarea B, domeniul de detectare a temperaturii, toleranța de rezistență, spațiul de instalare disponibil și metoda de lipire. Pentru aplicații personalizate, furnizarea cerințelor de circuit, desenul de instalare sau eșantionul existent poate ajuta la determinarea unei specificații adecvate.

Despre X-Meritan

X-Meritan este un producător din China specializat în materiale, componente și produse de management termic legate de semiconductori. Capacitățile sale acoperă dezvoltarea materialelor, fabricarea componentelor, producția personalizată și suportul pentru aplicații.

Compania servește aplicații, inclusiv comunicații optice, detecție, echipamente medicale, electronice auto și electronice de larg consum. Produsele sunt furnizate în Europa, America de Nord, America de Sud, Asia de Sud-Est și alte piețe internaționale.

Pentru chipul termistor NTC de înaltă precizie, X-Meritan oferă suport de la selecția specificațiilor și evaluarea eșantioanelor până la producția personalizată. Clienții pot furniza desene, mostre sau cerințe electrice pentru evaluarea tehnică înainte de producție
