Termistor NTC pentru comunicații optice

X-Meritan produce termistor NTC pentru comunicații optice utilizate pentru detectarea temperaturii în transceiver-uri optice, inclusiv factori de formă SFP, QSFP și CFP. Aceste componente sunt plasate aproape de dioda laser sau în interiorul buclei de control TEC pentru a oferi feedback de temperatură în timp real. Valoarea rezistenței se modifică în mod previzibil cu temperatura, permițând circuitului de control să mențină un punct de funcționare stabil al laserului.

Monitorizarea precisă a temperaturii în modulele optice nu este o caracteristică convenabilă. Lungimea de undă a laserului se modifică cu aproximativ 0,1 nm pe grad Celsius pentru multe lasere DFB. O variație de temperatură de câteva grade poate muta ieșirea în afara ferestrei de canal acceptabile în sistemele DWDM. Termistorul NTC pentru comunicații optice oferă semnalul de feedback pe care driverul TEC îl utilizează pentru a corecta această deviere.

Cum funcționează termistorul NTC într-un modul optic

Termistorul NTC pentru comunicații optice este de obicei legat la aceeași montură secundară ca și dioda laser sau atașat la partea rece TEC. Pe măsură ce temperatura laserului se modifică, rezistența termistorului se modifică conform unei curbe neliniare definite de valoarea R25 și constanta B. Circuitul de control măsoară această rezistență, o convertește la o valoare a temperaturii și ajustează curentul TEC pentru a aduce laserul înapoi la temperatura țintă.

Relația dintre rezistență și temperatură urmează ecuația standard:

R(T) = R25 × exp[ B × (1/T - 1/298,15) ]

Unde T este în Kelvin și B este constanta materială. Pentru aplicațiile cu module optice, valorile B25/50 între 3380 K și 3950 K sunt comune. Alegerea depinde de intervalul de temperatură de funcționare așteptat și de rezoluția cerută de circuitul de control.

Parametrii tehnici

Tabelul de mai jos prezintă configurațiile standard disponibile de la X-Meritan. Sunt posibile valori personalizate pentru proiecte de volum.

Toate valorile sunt verificate în producție. Pentru fiecare lot poate fi furnizat un raport complet de testare cu măsurători ale rezistenței și ale valorii B.

Notă importantă privind auto-încălzirea: Curentul de măsurare prin NTC trebuie să fie suficient de scăzut pentru ca puterea disipată în termistor să nu ridice temperatura acestuia cu mai mult de 0,1 °C. Pentru un NTC de 10 kΩ cu un factor de disipare de 1,5 mW/°C, aceasta înseamnă că curentul de măsurare ar trebui să rămână sub aproximativ 120 µA. Depășirea acestui lucru face ca termistorul să citească o temperatură mai mare decât temperatura reală a laserului, ceea ce poate duce la suprarăcirea buclei de control.

Proiectare fizică și montaj

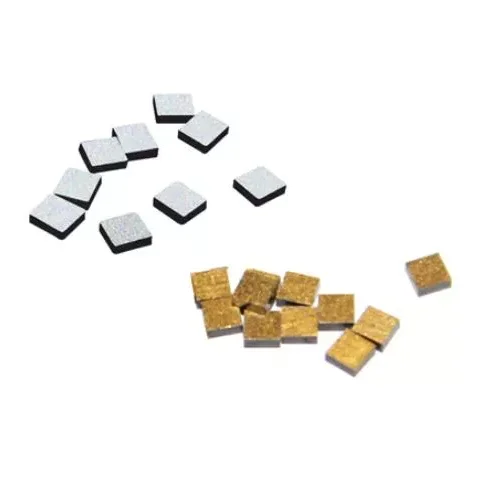

X-Meritan furnizează termistor NTC pentru comunicații optice sub formă de cip liber, cu electrozi Au sau Ag, potriviti pentru lipirea firelor sau lipirea pe suporturi ceramice. Dimensiunile chipului sunt de obicei în intervalul de la 0,5 mm × 0,5 mm la 1,0 mm × 1,0 mm, cu o grosime de la 0,2 mm la 0,5 mm. Această amprentă mică permite plasarea direct în apropierea diodei laser fără a interfera cu calea optică.

Pentru clienții care preferă o componentă premontată, cipul poate fi asamblat pe un suport mic de alumină sau nitrură de aluminiu cu fire de plumb. Această versiune este mai ușor de manipulat în liniile de asamblare manuală și simplifică procesul de lipire.

Suprafața electrodului este proiectată fie pentru lipirea firelor Au, fie pentru lipirea PbSn/AuSn. Metalizarea specifica este selectata pe baza procesului de asamblare al clientului. Oferim fișe de date cu parametrii de lipire recomandați pentru fiecare tip de electrod.

Timp de răspuns și cuplare termică

Constanta de timp termică a unui chip NTC gol este de obicei sub 1 secundă atunci când este montat cu un strat subțire de adeziv termic sau lipit. În aer calm, fără montaj, constanta de timp este mai mare. Pentru aplicațiile cu module optice, NTC trebuie să fie cuplat termic la aceeași suprafață ca și dioda laser sau placa rece TEC. O linie groasă de lipici sau un spațiu de aer va încetini răspunsul și va introduce un decalaj de temperatură între senzor și laser.

Vă recomandăm să montați cipul NTC cu un adeziv conductiv termic sau o preformă de lipit. Grosimea stratului de lipire trebuie controlată la mai puțin de 25 µm. Acest lucru asigură că NTC urmărește temperatura laserului cu întârziere minimă, ceea ce este critic pentru buclele de control TEC care funcționează la rate de actualizare de peste 10 Hz.

Stabilitate și deriva pe termen lung

Termistorul NTC pentru comunicații optice poate prezenta o mică deviere a rezistenței în timp, mai ales atunci când este utilizat la temperaturi ridicate. Formularea materialului nostru și pasivizarea electrozilor reduc această deviere la un nivel care nu afectează performanța modulului optic pe o durată de viață tipică de 10 ani. Tabelul de mai jos arată deviația așteptată în diferite condiții de depozitare, pe baza testelor interne de fiabilitate.

Aceste valori se bazează pe teste accelerate și nu sunt garanții. Deviația reală depinde de solicitarea de montare, umiditate și curentul de funcționare. Putem furniza un raport detaliat de fiabilitate pentru proiectele calificate.

Producție și control al calității

Cipurile NTC sunt produse în propria noastră unitate folosind tehnici de prelucrare a ceramicii. Fluxul de producție include prepararea pulberii, turnarea cu bandă, imprimarea cu electrozi, sinterizarea, tăierea cubulețelor și testarea electrică finală. Controlăm intern compoziția materialului, ceea ce permite ajustarea valorii B și a caracteristicilor de rezistență.

Fiecare lot este testat pentru:

● Rezistenta la 25°C folosind o baie de precizie cu temperatura constanta

● Valoarea B calculată din măsurători de rezistență la 25°C și 50°C

● Inspecție vizuală la mărire

● Rezistenta de izolare

● Ciclu termic optional la cererea clientului

Datele de testare sunt arhivate și pot fi puse la dispoziție cu fiecare expediere. De asemenea, sprijinim procedurile de inspecție specifice clientului.

Ghid de selecție

Pentru a selecta termistorul NTC corect pentru modulul dvs. optic, luați în considerare următorii factori:

1. Valoarea R25

Valorile comune sunt 10 kΩ și 100 kΩ. Valorile mai mici ale rezistenței atrag mai mult curent de măsurare, dar sunt mai puțin sensibile la zgomot. Valorile mai mari ale rezistenței sunt mai ușor de măsurat cu circuite ADC simple. Alegerea depinde adesea de IC-ul controlerului TEC utilizat în modul. Multe drivere laser și cipuri de control TEC sunt optimizate pentru un domeniu specific de rezistență NTC, de obicei 10 kΩ sau 50 kΩ.

2. Valoarea B

Valoarea B determină cât de mult se modifică rezistența pe grad. O valoare B mai mare dă o modificare mai mare a rezistenței pe grad, ceea ce poate îmbunătăți rezoluția temperaturii. Cu toate acestea, o valoare B foarte mare înseamnă, de asemenea, că rezistența devine foarte mare la temperaturi scăzute, ceea ce poate depăși domeniul de intrare al circuitului de măsurare. B25/50 = 3435 K este un compromis comun pentru modulele optice care funcționează de la -10°C la +75°C.

3. Toleranță

Toleranța rezistenței și toleranța valorii B afectează direct precizia măsurării temperaturii. O toleranță de rezistență de ±1% combinată cu toleranța valorii B de ±1% are ca rezultat o eroare inițială de temperatură de aproximativ ±0,3°C la 25°C. Pentru aplicațiile DWDM în care stabilitatea lungimii de undă trebuie să fie în ±0,01 nm, această eroare poate fi prea mare. O etapă de calibrare în firmware-ul modulului poate compensa toleranța inițială, dar toleranța trebuie să fie suficient de strânsă pentru ca calibrarea să rămână valabilă în intervalul de funcționare.

4. Pachetul și lipirea

NTC trebuie să se încadreze în spațiul disponibil din interiorul modulului optic. Chipsurile goale oferă cea mai mică amprentă, dar necesită echipament de atașare a sârmei sau a matrițelor. Chipsurile premontate pe suporturi ceramice simplifică asamblarea, dar adaugă înălțime. Vă putem oferi ambele opțiuni și vă putem sfătui cu privire la cea mai bună alegere pentru linia dvs. de producție.

5. Auto-încălzire

Curentul de măsurare trebuie menținut scăzut. Pentru un NTC de 10 kΩ cu un factor de disipare de 1,5 mW/°C, curentul maxim de măsurare pentru autoîncălzire la 0,1°C este de aproximativ 120 µA. Dacă controlerul TEC utilizează un curent mai mare, luați în considerare un NTC cu rezistență mai mică sau un cip mai mare cu factor de disipare mai mare.

Dacă nu sunteți sigur ce parametri să alegeți, furnizați numărul piesei controlerului TEC și intervalul de temperatură țintă. Vă putem recomanda o configurație NTC compatibilă.

Aplicații tipice

Transceiver-uri optice SFP și QSFP

Termistorii NTC sunt utilizați în interiorul modulului pentru a monitoriza temperatura laserului. Semnalul este transmis în controlerul TEC, care menține laserul la o temperatură fixă, de obicei 25°C sau 45°C, în funcție de designul laserului.

DWDM și module coerente

Pentru laserele cu lățime de linie îngustă și cu lungimi de undă stabile, precizia NTC este critică. Bucla de control trebuie să mențină temperatura în ±0,1°C pentru a menține lungimea de undă în grila de canal specificată.

Suporturi pentru diode laser

În pachetele de diode laser goale, NTC-ul este legat de același submount ca și cipul laser. Acest lucru asigură detectarea directă a temperaturii fără masă termică suplimentară.

Stații de bază pentru telecomunicații și echipamente pentru exterior

Termistorii NTC sunt, de asemenea, utilizați în circuitele de monitorizare a temperaturii amplificatoarelor optice și transceiver-urilor exterioare, unde variațiile de temperatură ambientală pot fi mari.

Întrebări frecvente

Î: Care este diferența dintre valoarea R25 și B?

A: R25 este rezistența la 25°C. Valoarea B descrie modul în care rezistența se modifică în funcție de temperatură. Ambii parametri sunt necesari pentru a calcula rezistența la orice altă temperatură. O valoare B mai mare înseamnă că rezistența se schimbă mai mult pentru o anumită schimbare de temperatură.

Î: Cum convertesc rezistența la temperatură în firmware-ul meu?

R: Cea mai simplă metodă este să utilizați un tabel de căutare generat din valorile R25 și B folosind ecuația Steinhart-Hart sau ecuația B simplificată. Multe circuite integrate de control TEC au algoritmi de conversie încorporați. Putem furniza tabelul de coeficienți pentru NTC-ul dumneavoastră specific.

Î: Pot folosi un NTC cu toleranță de ±5% într-un modul DWDM?

R: Depinde de procedura de calibrare. O toleranță de rezistență de ±5% combinată cu toleranța de ±1% B are ca rezultat o eroare de temperatură de peste ±1°C înainte de calibrare. Dacă linia dvs. de producție efectuează o singură calibrare la o temperatură cunoscută, decalajul inițial poate fi eliminat. Dar toleranța B afectează în continuare precizia pantei. Pentru DWDM, vă recomandăm cel puțin ±1% rezistență și ±0,5% valoarea B.

Î: De ce contează auto-încălzirea dacă curentul de măsurare este de doar câteva sute de microamperi?

R: Chiar și curenții mici pot încălzi termistorul peste temperatura din jur. Un curent de 100 µA printr-un NTC de 10 kΩ disipează 0,1 mW. Cu un factor de disipare de 1,5 mW/°C, aceasta determină o creștere a temperaturii cu 0,067°C. Într-un modul laser strâns controlat, acel offset poate fi semnificativ. Circuitul de măsurare trebuie să utilizeze cel mai mic curent practic.

Î: Furnizați valori B personalizate sau valori de rezistență?

A: Da. Putem ajusta compoziția materialului pentru a obține valori B personalizate în intervalul de la 3000 K la 4500 K și putem verifica valori specifice de rezistență cu toleranțe strânse. Se aplică cantități minime de comandă.

Î: NTC-ul poate fi montat direct pe cipul laser?

A: De obicei nu. NTC este montat pe submount sau pe partea rece a TEC, nu pe fața laser. Contactul direct cu cipul laser ar putea introduce probleme electrice sau probleme de masă termică. Vă recomandăm să montați NTC cât mai aproape de laser, dar izolat electric.

Contact și asistență tehnică

Pentru a solicita mostre sau o recomandare detaliată, vă rugăm să furnizați următoarele:

● Numărul piesei controlerului TEC sau curentul de măsurare

● Temperatura laser țintă

● Precizia necesară a temperaturii

● Spațiu disponibil pentru NTC

● Metoda de asamblare (lipire, lipire, epoxidice)

● Volumul anual estimat

Răspundem în termen de o zi lucrătoare și putem furniza mostre pentru evaluare.
