X-Meritan este un producător cu sediul în China furnizează termistori NTC împachetate pentru sisteme de detectare a temperaturii și de management termic. Produsul încapsulează cipuri cu termistori NTC cu rășină, sticlă sau materiale metalice, făcând elementul de detectare mai potrivit pentru diferite medii externe. Poate fi folosit pentru detectarea temperaturii în răcitoare termoelectrice, echipamente industriale, sisteme auto, aparate de uz casnic și dispozitive electronice.
|
Nume parametru |
Gama tipică |
|
Valoarea B |
2000K ~ 6000K |
|
Rezistență cu putere zero |
10Ω ~ 10MΩ |
|
Factorul de disipare (δ) |
0,5 ~ 10 mW/K |
|
Constanta de timp termic (τ) |
1 ~ 100 de secunde |
|
Temperatura maximă de funcționare |
-55°C ~ +125°C (modele standard) |
Cipurile cu termistori NTC pot fi încapsulate cu rășină, sticlă sau metal, permițând selectarea structurii adecvate în funcție de designul echipamentului, locația de instalare și mediul de lucru.
Produsul acoperă un interval obișnuit de rezistență la putere zero de 10Ω–10MΩ, cu un interval tipic de valoare B de 2000K–6000K, permițând potrivirea parametrilor pentru diferite circuite de detectare a temperaturii.
Intervalul tipic al constantei de timp termice este de 1-100 de secunde. Echipamentele cu cerințe de răspuns diferite pot selecta specificații adecvate în funcție de viteza reală de schimbare a temperaturii.
Modelele standard suportă de obicei un interval de temperatură de funcționare de la -55°C la +125°C. Pentru medii cu temperaturi speciale, specificațiile personalizate pot fi evaluate în continuare în funcție de cerințele proiectului.
Termistorii NTC ambalați pot fi utilizați pentru detectarea temperaturii în frigidere, aparate de aer condiționat, încălzitoare de apă și alte aparate, furnizând semnale de detectare a temperaturii în funcție de schimbările de temperatură internă.
Poate fi folosit în sistemele de motoare auto și sistemele de management termic al bateriei pentru a oferi intrare de monitorizare a temperaturii. Pentru aplicațiile auto cu spațiu limitat sau condiții de vibrație, structura de încapsulare trebuie să se potrivească cu mediul de instalare.
Este potrivit pentru monitorizarea temperaturii în mașinile grele, echipamentele de procesare chimică și sistemele mari de refrigerare industrială, ajutând la monitorizarea schimbărilor de temperatură în timpul funcționării echipamentelor sau proceselor industriale.
Este potrivit pentru detectarea temperaturii în circuite electronice de înaltă densitate și sisteme de management al energiei. În dispozitivele electronice compacte, dimensiunile de încapsulare și metodele de instalare trebuie luate în considerare împreună cu structura generală.
NTC este o componentă importantă de detectare a temperaturii în portofoliul nostru de produse termoelectrice. Poate fi folosit cu răcitoarele termoelectrice și componentele de management termic aferente pentru a furniza semnale de feedback pentru controlul temperaturii.
Diferite metode de încapsulare rezolvă cerințe diferite de aplicare. Când achiziționați termistori NTC împachetate, vă recomandăm să selectați structura potrivită în funcție de intervalul de temperatură, metoda de instalare, mediul de lucru și locația de detectare.
Încapsularea cu rășină este potrivită pentru cerințele de detectare a temperaturii în multe dispozitive convenționale, inclusiv aparate de uz casnic, echipamente electronice și unele aplicații industriale.
Încapsularea din sticlă protejează elementul termistor NTC intern, făcându-l mai potrivit pentru aplicațiile de detectare a temperaturii cu cerințe mai mari de stabilitate a mediului.
Încapsularea metalică accentuează protecția externă și capacitatea de integrare a echipamentelor, făcându-l potrivit pentru aplicații precum sistemele auto și echipamentele industriale care necesită o adaptabilitate structurală mai puternică.
În comparație cu utilizarea directă a cipurilor NTC goale, produsele ambalate sunt mai potrivite pentru integrarea directă în echipamentele reale.
|
Element de comparație |
Termistori NTC ambalate |
Chip NTC gol |
|
Protecție externă |
Opțiuni de rășină, sticlă și metal disponibile |
Cipul termistor utilizat direct |
|
Metoda de integrare |
Mai potrivit pentru instalare directă în echipament |
Mai potrivit pentru încapsulare ulterioară sau integrare a circuitelor |
|
Adaptabilitate la mediu |
Poate fi selectat în funcție de materialele de încapsulare |
Mai dependent de structurile externe de protecție |
|
Domeniu de aplicare |
Aparate electrocasnice, auto, industriale, electronice etc. |
Mai mult concentrat pe integrarea la nivel de componente |
|
Focus de selecție |
Temperatura, valoarea rezistenței, valoarea B, tipul de încapsulare |
Temperatura, valoarea rezistenței, valoarea B etc. |
Procesul de lucru al termistorilor NTC ambalați poate fi înțeles simplu ca:
Schimbarea temperaturii → Modificarea rezistenței NTC → Circuitul detectează rezistența → Informații despre temperatură obținute
Elementul de detectare NTC este instalat în interiorul structurii de încapsulare și schimbă căldură cu poziția măsurată. Când temperatura ambientală se modifică, valoarea rezistenței NTC se modifică în consecință. Circuitul de control citește semnalul de temperatură corespunzător în funcție de relația rezistență-temperatură prestabilită.
Prin urmare, selecția efectivă a produsului nu ar trebui să ia în considerare numai valoarea nominală a rezistenței, ci să includă și valoarea B, intervalul de temperatură de funcționare, constanta de timp termică și cerințele de măsurare a circuitului.
Selectarea NTC nu ar trebui să se bazeze pe un singur parametru. Se recomandă să se evalueze temperatura, valoarea rezistenței, valoarea B, timpul de răspuns și tipul de încapsulare împreună în funcție de condițiile reale de funcționare.
Mai întâi determinați temperatura reală la poziția de instalare a senzorului, inclusiv temperatura normală de funcționare și posibilele intervale de temperatură ridicate sau scăzute, apoi evaluați dacă modelul standard este potrivit.
Valoarea B și valoarea rezistenței determină împreună caracteristicile rezistență-temperatură ale NTC. Circuitele de control diferite au cerințe de rezistență diferite, astfel încât potrivirea trebuie efectuată în funcție de circuitul real și intervalul de temperatură.
Dacă echipamentul trebuie să detecteze rapid schimbările de temperatură, trebuie acordată o atenție deosebită constantei de timp termice. Dacă schimbările de temperatură sunt relativ lente, selecția se poate baza și pe cerințele de control al sistemului.
Dacă echipamentul implică umiditate, surse de căldură, vibrații mecanice, spațiu limitat sau cerințe speciale de instalare, materialul și structura de încapsulare trebuie confirmate în prealabil.
Procesul nostru de producție NTC include amestecarea oxidului de metal, sinterizarea la temperatură înaltă, placarea cu electrozi, personalizarea și încapsularea.
Ca materii prime se folosesc oxizii metalici precum manganul, cobaltul, nichelul, cuprul și fierul. Prin proiectarea compoziției materialelor, se stabilește fundația pentru caracteristicile corespunzătoare ale termistorului.
Materialele amestecate sunt sinterizate la temperaturi ridicate pentru a forma corpul ceramic al termistorului. Acest proces determină caracteristicile de sensibilitate la temperatură ale produselor NTC.

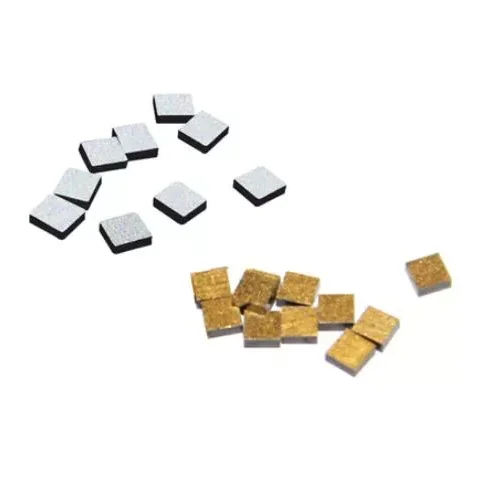

Electrozii de aur sau argint sunt placați pe suprafața corpului ceramic pentru a asigura conexiunea electrică și pentru a menține transmisia stabilă a semnalului.
În funcție de cerințele diferitelor aplicații, parametrii sunt potriviți și sunt selectate metode de încapsulare precum rășină, sticlă sau metal, făcând produsele NTC mai potrivite pentru echipamente specifice și medii de operare.
Capacitatea personalizată dezvăluită pe site-ul oficial poate acoperi un interval mai larg de temperatură, de aproximativ -253°C până la 1000°C. Capacitatea reală trebuie confirmată în funcție de cerințele proiectului.
Oferim materiale termoelectrice, răcitoare termoelectrice, NTC și controlere de temperatură, permițându-ne să înțelegem aplicațiile NTC dintr-o perspectivă mai completă a sistemului de management termic.
Sistemul nostru tehnic acoperă materialele, componentele și proiectarea soluției și acceptă personalizarea componentelor cheie. Pentru proiectele în care produsele standard NTC nu se potrivesc pe deplin cerințelor, se poate realiza o comunicare ulterioară pe baza intervalului de temperatură, a caracteristicilor rezistență-temperatură și a metodelor de încapsulare.
Am investit continuu în tehnologii avansate de răcire a semiconductoarelor și de detectare a temperaturii de mai bine de 10 ani. Afacerea noastră s-a extins în aplicații, inclusiv comunicații optice, echipamente medicale industriale, electronice inteligente pentru automobile, electronice de larg consum și cercetare științifică.
A1: Principala diferență este structura de protecție. Termistorii NTC împachetate folosesc rășină, sticlă sau metal pentru a încapsula cipul termistor, făcându-l mai potrivit pentru integrarea directă în echipamentul real. Cipurile goale sunt mai concentrate pe aplicațiile la nivel de componente.
A2: Intervalul tipic este 10Ω–10MΩ. Specificațiile reale trebuie determinate în funcție de circuitul de aplicare și cerințele de detectare a temperaturii.
A3: Modelele standard acceptă de obicei un interval de temperatură de funcționare de la -55°C la +125°C. Pentru medii cu temperaturi speciale, avem și capacitate de personalizare pentru intervale mai largi de temperatură, care trebuie confirmată în funcție de proiecte specifice.
A4: Da. Oferim opțiuni de încapsulare cu rășină, sticlă și metal, care pot fi selectate în funcție de mediul de lucru, metoda de instalare și cerințele echipamentului.
A5: Da. Produsele noastre sunt aplicate în inginerie auto și sisteme de management termic al bateriilor și pot fi utilizate ca componente de detectare a temperaturii. Modelul specific trebuie determinat în funcție de intervalul de temperatură al sistemului de baterii, locația de instalare și cerințele circuitului.
A6: Recomandăm să furnizați intervalul de temperatură de funcționare, valoarea țintă a rezistenței, valoarea B, tipul de încapsulare, locația de instalare și cantitatea. Informații mai complete ajută la determinarea specificației adecvate a produsului.
A7: Da. Avem capacități de personalizare și încapsulare NTC și putem comunica în funcție de intervalul de temperatură, caracteristicile rezistenței-temperatură și cerințele de încapsulare. Pentru proiectele speciale, în timpul solicitării sunt recomandate cerințe tehnice complete.
