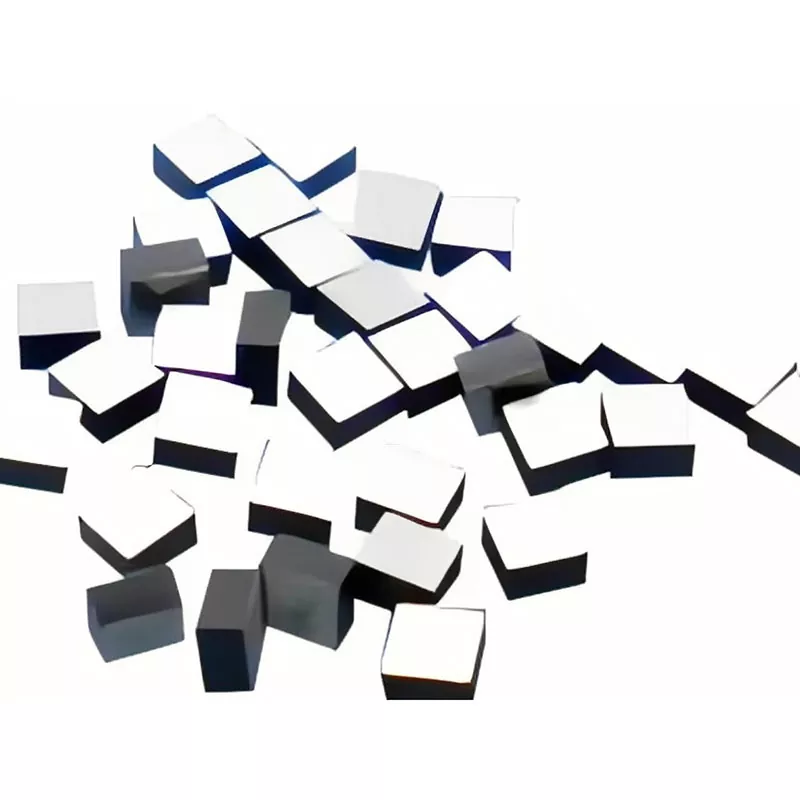

Termistor NTC pentru acumulator

Termistorul X-meritan NTC pentru pachetul de baterii este un senzor de măsurare a temperaturii de calitate auto, foarte sensibil, conceput special pentru modulele de baterii litiu-ion, sistemele de stocare a energiei (ESS) și arhitecturile industriale de gestionare a bateriilor (BMS). proiectat pentru a preveni evadarea termică și pentru a optimiza eficiența de încărcare a bateriei, acest termistor compact oferă feedback rapid și precis de temperatură direct de la suprafețele celulei și modulului.

Caracteristicile produsului

Sensibilitate la temperaturi ridicate

Termistorul NTC pentru acumulator detectează schimbările de temperatură prin coeficientul negativ de temperatură al materialului său de detectare. Pe măsură ce temperatura crește, rezistența electrică scade, permițând circuitului de monitorizare conectat să identifice modificările temperaturii bateriei.

Opțiuni de rezistență multiplă și valoare B

Diferite sisteme de gestionare a bateriei utilizează diferite curbe rezistență-temperatură. X-Meritan oferă valori R25 utilizate în mod obișnuit, cum ar fi 10KΩ, 47KΩ și 100KΩ, împreună cu valori B, inclusiv 3435K, 3950K și 4100K. Rezistența personalizată și specificațiile pentru valoarea B pot fi furnizate în funcție de curba R-T necesară.

Structură de detectare compactă

Elementul de detectare poate fi ambalat în configurații potrivite pentru instalare pe sau în apropierea celulelor și modulelor bateriei. Dimensiunile compacte ajută la plasarea senzorului de temperatură aproape de sursa de căldură monitorizată, fără a ocupa spațiu semnificativ în ansamblul bateriei.

Configurație mecanică flexibilă

Lungimea cablului, configurația carcasei, aranjamentul conectorului și alte caracteristici mecanice pot fi personalizate pentru diferite structuri ale pachetului de baterii. Acest lucru permite ansamblului senzorului să se potrivească cu poziția de instalare disponibilă și cu interfața electrică.

Gamă largă de temperatură de funcționare

Intervalul de temperatură de funcționare specificat de la -40°C la +125°C acoperă o gamă largă de condiții de funcționare a bateriei. Pachetul selectat și configurația de detectare ar trebui să se potrivească cu expunerea reală la temperatură a aplicației.

Izolație electrică

Rezistența de izolație dintre cablul principal și carcasă este mai mare de 100MΩ. Acest lucru asigură izolarea electrică între circuitul de detectare și structura mecanică din jur atunci când senzorul este instalat corespunzător.

Parametrii produsului

Opțiuni de instalare

Metoda de instalare a senzorului afectează cât de rapid și de acuratețe răspunde elementul senzor la schimbările de temperatură a bateriei.

Pentru monitorizarea la nivel de celulă, termistorul NTC pentru acumulator poate fi poziționat direct pe suprafața celulei pentru a măsura temperatura din apropierea celulei monitorizate. Pentru monitorizarea la nivel de modul, acesta poate fi plasat într-o locație reprezentativă în structura modulului.

Considerațiile de instalare includ:

1.Contact între elementul de detectare și suprafața monitorizată

2. Poziția senzorului în raport cu celulele generatoare de căldură

3.Dirijarea plumbului și reducerea tensiunii

4.Izolație electrică

5.Groul de instalare disponibil

6.Orientarea conectorului

7.Dimensiunile carcasei

8.Metoda de fixare sau adeziv

Selecția NTC pentru pachetele de baterii

Selectarea termistorului NTC adecvat pentru acumulator necesită potrivirea caracteristicilor sale electrice cu circuitul de măsurare a temperaturii BMS și a caracteristicilor sale mecanice cu acumulatorul.

Rezistenta R25

Rezistența nominală la 25°C trebuie să se potrivească cu domeniul de rezistență așteptat de BMS sau circuitul de încărcare. Valorile comune includ 10KΩ, 47KΩ și 100KΩ.

Valoarea B

Valoarea B determină modul în care rezistența termistorului se modifică pe măsură ce se schimbă temperatura. Valoarea B selectată trebuie să corespundă curbei R-T cerută de algoritmul de măsurare a temperaturii.

Rezistență și toleranță la valoarea B

Toleranța afectează diferența dintre caracteristicile reale ale termistorului și curba nominală R-T. Pot fi luate în considerare toleranțe mai strânse atunci când aplicația necesită o măsurare mai consistentă a temperaturii între senzori.

Temperatura de operare

Intervalul de temperatură nominală al senzorului trebuie să acopere temperatura minimă și maximă așteptată în poziția sa de instalare.

Răspuns termic

Constanta de timp termică indică cât de repede răspunde senzorul la o schimbare a temperaturii înconjurătoare. Aplicațiile care implică schimbări termice rapide trebuie să ia în considerare masa senzorului, metoda de montare, condițiile de contact și fluxul de aer atunci când evaluează timpul de răspuns.

Configurație mecanică

Lungimea cablului, dimensiunea carcasei, tipul conectorului și metoda de montare trebuie specificate în funcție de spațiul disponibil pentru acumulator și de structura cablajului BMS.

Opțiuni de personalizare

X-Meritan poate configura termistorul NTC pentru ansamblul pachetului de baterii în funcție de cerințele electrice și mecanice ale sistemului de baterii.

Zonele de personalizare disponibile includ: rezistența R25, valoarea B, toleranța rezistenței, toleranța valorii B, lungimea firului de plumb, specificațiile firului, structura carcasei, dimensiunile senzorului, configurația conectorului, metoda de montare și cerințele de ambalare.

Pentru dezvoltarea personalizată, producătorul bateriei poate furniza intervalul de temperatură necesar, specificația de intrare BMS, curba R-T, locația de instalare, spațiul disponibil, cerințele de cablu și configurația conectorului.

De ce să alegeți X-Meritan?

Potrivirea completă a componentelor termice

X-Meritan oferă module TEC, controlere de temperatură, termistori și componente termice aferente, ajutând clienții să aleagă produse compatibile pentru diferite cerințe de control al temperaturii.

Configurație personalizată a produsului

Susținem personalizarea parametrilor electrici, dimensiunile, structurile de ambalare și metodele de conectare pentru a se potrivi cu diferite modele de echipamente și condiții de instalare.

Consistență stabilă a produsului

Prin fabricarea controlată și testele de performanță, X-Meritan menține coerența parametrilor cheie, cum ar fi performanța electrică, răspunsul termic și precizia de detectare.

Suport tehnic pentru integrare

Echipa noastră de ingineri ajută la selectarea componentelor, potrivirea parametrilor și integrarea sistemului pentru a reduce dificultățile de dezvoltare în timpul proiectării produsului.

Suport flexibil de la prototip la producție

X-Meritan acceptă testarea probelor, dezvoltarea personalizată și producția în volum pentru a îndeplini diferitele etape ale proiectului și cerințele de aprovizionare.

FAQ

Ce face un termistor NTC pentru acumulator într-un acumulator?

Măsoară temperatura bateriei transformând schimbările de temperatură în schimbări de rezistență. BMS sau circuitul de încărcare citește această rezistență și o convertește într-o valoare a temperaturii.

Ce rezistență R25 ar trebui să fie selectată?

Valoarea R25 ar trebui să se potrivească cu domeniul de intrare a rezistenței și curba de conversie a temperaturii a BMS sau încărcător. Specificațiile comune includ 10KΩ, 47KΩ și 100KΩ.

Ce înseamnă valoarea B?

Valoarea B descrie relația dintre rezistența termistorului și temperatură. Este un parametru important pentru transformarea rezistenței măsurate în temperatură.

Poate fi personalizat termistorul pentru un anumit pachet de baterii?

Da. X-Meritan poate personaliza rezistența, valoarea B, toleranța, lungimea cablului, carcasa, conectorul și alte configurații mecanice în funcție de designul bateriei.

Un pachet de baterii poate folosi mai mulți termistori?

Da. Mai multe termistoare pot fi poziționate la diferite celule sau module atunci când arhitectura bateriei necesită monitorizarea temperaturii în mai multe locații. Numărul și amplasarea ar trebui să fie determinate de BMS și de designul termic.

Care este intervalul de temperatură de funcționare?

Intervalul de temperatură de funcționare specificat este de la -40°C la +125°C. Temperatura admisibilă reală ar trebui, de asemenea, evaluată în funcție de pachetul selectat și configurația de instalare.
