NTC ambalat în film

X-Meritan dezvoltă componente compacte de detectare a temperaturii pentru electronice care necesită răspuns rapid, detecție termică stabilă și rezistență la mediu. Structura multistrat utilizează oxizi de metale de tranziție, cum ar fi manganul și nichelul, stratul sensibil fiind fabricat prin pulverizare cu magnetron.

NTC ambalat cu film oferă un răspuns termic tipic în 3 secunde, funcționează de la -40°C la +125°C și are o valoare B de 3950 K. Pelicula sa exterioară inertă chimic oferă rezistență la acizi, alcalii și solvenți organici, făcându-l potrivit pentru aplicații industriale, medicale, electronice de larg consum și auto.

Specificații cheie

Performanţă

Răspuns termic rapid

Capacitatea scăzută de căldură de aproximativ 1 J/K reduce decalajul termic și permite stabilizarea tipică a temperaturii în 3 secunde. Acest lucru este util pentru monitorizarea bateriilor, instrumentelor medicale și electronicelor de putere, unde trebuie detectate schimbări rapide de temperatură.

Gamă largă de temperatură

Intervalul de funcționare de la -40°C până la +125°C acceptă aplicații expuse la condiții de pornire la rece, temperaturi ambientale ridicate și schimbări termice repetate.

Rezistenta chimica

Pelicula exterioară inertă protejează structura senzorială împotriva acizilor, alcalinelor și solvenților organici. Pentru expunerea continuă la vapori corozivi foarte concentrați, se recomandă validarea specifică aplicației.

Acuratețe și rezistență

Precizia temperaturii

Informațiile disponibile despre produs nu definesc o specificație universală de precizie, cum ar fi ±1°C sau ±0,5°C. Precizia reală a sistemului depinde de toleranța la rezistență, toleranța valorii B, designul circuitului, rezoluția ADC, instalarea și calibrarea.

Pentru proiectele care necesită ±1°C sau ±0,5°C, precizia țintei trebuie specificată în timpul RFQ, astfel încât X-Meritan să poată evalua configurația corespunzătoare.

Opțiuni de rezistență

Valoarea rezistenței trebuie selectată în funcție de circuitul de măsurare și intervalul de temperatură țintă. Configurațiile comune NTC includ 10kΩ, 47kΩ și 100kΩ, în timp ce valorile și toleranțele exacte disponibile ar trebui confirmate pentru modelul X-Meritan selectat.

Valorile de mai sus sunt mai degrabă exemple de selecție decât specificații universale. Parametrii finali trebuie confirmați cu fișa de date aplicabilă.

Comparația senzorilor

Comparația tehnologiei

Pentru sistemele electronice compacte în intervalul de temperatură specificat, structura cu peliculă subțire oferă o combinație practică de răspuns rapid, dimensiune mică și integrare simplă a circuitului.

Domenii de aplicare

Echipamente industriale

NTC ambalat în film poate monitoriza temperatura în motoare, transformatoare și echipamente de alimentare. Gama sa largă de operare și răspunsul rapid susțin monitorizarea termică în timp real.

Dispozitive medicale

Termometrele digitale și echipamentele de diagnosticare pot beneficia de capacitatea scăzută de căldură și răspunsul termic rapid. Pentru aplicațiile medicale cu cerințe stricte de precizie, sistemul complet de măsurare trebuie validat.

Electronice de larg consum

Structura subțire este potrivită pentru smartphone-uri, dispozitive portabile, sisteme de gestionare a bateriei și alte ansambluri de înaltă densitate unde spațiul de instalare este limitat.

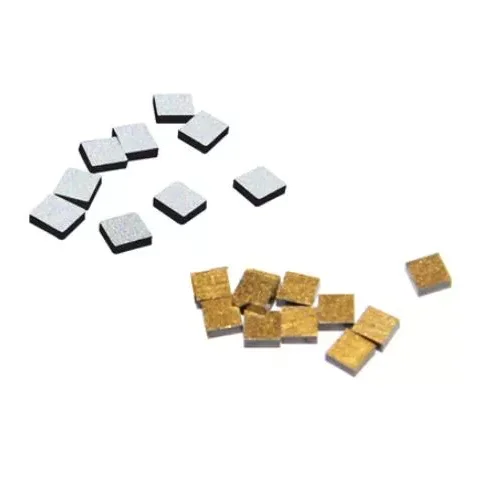

Electronică Auto

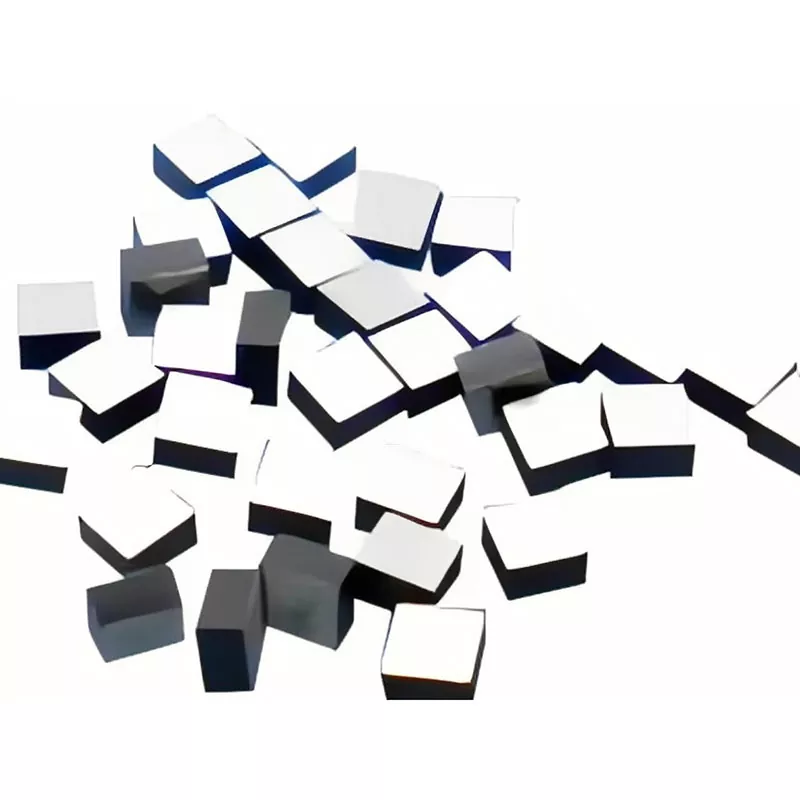

Senzorul poate fi utilizat pentru monitorizarea compartimentului motorului și a acumulatorului. Structura oxidului de Mn/Ni/Co este proiectată pentru aplicații care implică variații de temperatură și stres termic.

Note de integrare

Autoîncălzire

Curentul de funcționare trebuie să rămână în limitele specificate. Curentul excesiv poate provoca auto-încălzire și poate introduce erori de măsurare a temperaturii.

Manipulare mecanică

Evitați îndoirea ascuțită, presiunea excesivă sau solicitarea de tracțiune pe corpul filmului în timpul instalării. Stratul funcțional subțire necesită o manipulare controlată.

Lipirea

Utilizați un profil de lipire standard adecvat pentru a reduce șocul termic la structura multistrat. Condițiile de lipire de producție ar trebui validate înainte de fabricarea în masă.

Cerințe RFQ

Pentru achizițiile OEM și în vrac, cumpărătorii ar trebui să furnizeze valoarea de rezistență necesară, toleranța de rezistență, valoarea B, temperatura de funcționare, precizia țintei, timpul de răspuns, dimensiunile, metoda de conectare, mediul de aplicare și cantitatea estimată.

De exemplu, un RFQ poate specifica: rezistență nominală de 10kΩ sau 100kΩ, toleranță de ±1%, funcționare de la -40°C până la +125°C și precizia sistemului de ±0,5°C. X-Meritan poate evalua apoi configurația adecvată în funcție de aplicația actuală.

X-Meritan acceptă cerințele de detectare a temperaturii pentru producătorii de electronice și proiectele OEM, inclusiv cerințele de rezistență, toleranță, dimensiuni și performanță specifice aplicației.

Întrebări frecvente

Ce valori de rezistență sunt disponibile?

Opțiunile comune de rezistență NTC includ 10kΩ, 47kΩ și 100kΩ. Valoarea disponibilă a rezistenței, toleranța și valoarea B trebuie confirmate în funcție de modelul X-Meritan selectat și de cerințele aplicației.

Poate NTC să atingă o precizie de ±1°C sau ±0,5°C?

Precizia temperaturii finale depinde de toleranța rezistenței, toleranța valorii B, designul circuitului, rezoluția ADC, instalarea și calibrarea. Pentru aplicațiile care necesită o precizie de sistem de ±1°C sau ±0,5°C, X-Meritan poate evalua configurația adecvată în funcție de cerințele clientului.

Care este intervalul de temperatură de funcționare?

Intervalul de temperatură de funcționare specificat este de la -40°C la +125°C, ceea ce face ca senzorul să fie potrivit pentru multe aplicații industriale, auto, baterii, medicale și electronice de larg consum.

Cât de repede răspunde senzorul la schimbările de temperatură?

Timpul tipic de răspuns termic este ≤3 secunde. Răspunsul real poate varia în funcție de metoda de instalare, contactul termic, fluxul de aer și mediul înconjurător.

Poate X-Meritan să ofere configurații NTC personalizate?

Da. Pentru proiectele OEM și în vrac, clienții pot specifica valoarea rezistenței, toleranța, valoarea B, intervalul de temperatură, ținta de precizie, dimensiunile, metoda de conectare și alte cerințe ale aplicației pentru evaluarea configurației.
