Abstract
Gestionarea compactă, localizată a temperaturii a devenit o cerință definitorie pentru echipamentele optice, medicale, auto și de cercetare. Această prezentare generală a ingineriei examinează cât de modernAnsambluri de răcitor termoelectricsunt proiectate, sistemele de materiale care susțin performanța lor și proprietățile mecanice și termice care determină fiabilitatea pe termen lung. Considerațiile de proiectare pentru configurațiile personalizate, standardele de calitate a producției și criteriile de selecție specifice aplicației sunt prezentate într-un format structurat potrivit pentru factorii de decizie tehnici.
Cuprins
- Ce sunt ansamblurile răcitoare termoelectrice și cum funcționează
- Sistemele de materiale de bază din spatele ansamblurilor moderne
- Proprietăți mecanice și termice care contează
- Domenii de aplicație în diverse industrii
- Considerații de proiectare pentru ansambluri personalizate
- Calitate, producție și conformitate
- Întrebări frecvente

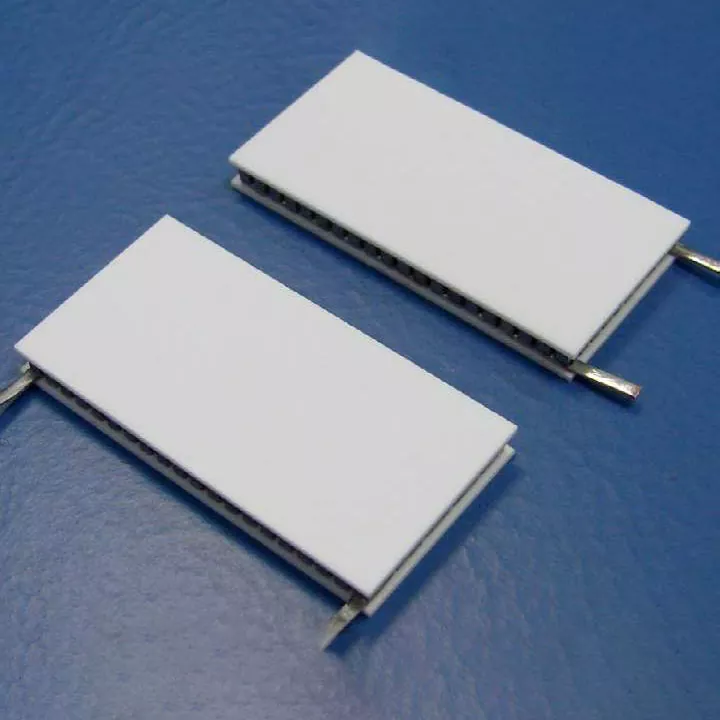

Ce sunt ansamblurile răcitoare termoelectrice și cum funcționează
Un ansamblu răcitor termoelectric este mai mult decât o colecție de pelete semiconductoare. Este un subsistem complet de management termic care integrează materiale termoelectrice, interconexiuni electrice, substraturi ceramice, interfețe termice și, adesea, controlează electronicele într-un pachet conceput pentru a deplasa căldura cu precizie. Înțelegerea modului în care funcționează aceste ansambluri - și a modului în care componentele lor interacționează - este esențială pentru inginerii care specifică soluții termice în echipamente cu spațiu limitat, sensibile la vibrații sau critice de precizie.
Efectul Peltier în formă de asamblare
Când curentul continuu trece printr-un circuit format din două materiale semiconductoare diferite, o joncțiune absoarbe căldură, în timp ce cealaltă o eliberează. Acest fenomen reversibil, cunoscut sub numele de efectul Peltier, formează principiul de funcționare al fiecărui ansamblu de răcire termoelectric. Inversarea direcției curentului schimbă părțile calde și reci, permițând unui singur ansamblu să furnizeze fie răcire, fie încălzire în funcție de cerința de control.

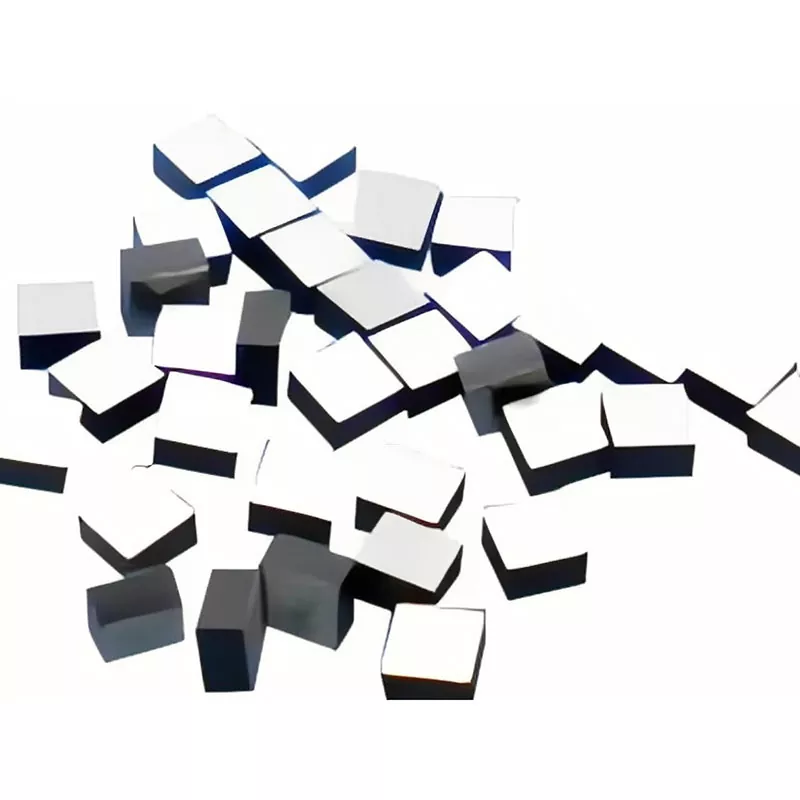

Într-un ansamblu practic, zeci până la sute de pelete semiconductoare de tip P și N sunt aranjate electric în serie și termic în paralel. Peleții sunt prinși între substraturi ceramice care conduc căldura, oferind în același timp izolație electrică. Urmele metalice și îmbinările de lipit conectează peleții într-un circuit continuu. Ansamblul finalizat poate fi de câțiva milimetri pătrați sau de câțiva centimetri pătrați, în funcție de capacitatea de răcire necesară.
De la material la modul la asamblare
Distincția dintre un material, un modul și un ansamblu contează. Materialele termoelectrice sunt compușii semiconductori bruti - lingouri extrudate, felii sau pelete - care prezintă efectul Peltier. Un modul, numit adesea TEC, constă din aceste pelete asamblate între plăci ceramice cu conexiuni electrice. Un ansamblu adaugă elemente specifice aplicației: hardware de montare, materiale de interfață termică, radiatoare, ventilatoare, senzori de temperatură, electronice de control și etanșare sau încapsulare pentru a proteja împotriva umezelii și contaminării.
Această progresie stratificată înseamnă că performanța la nivel de asamblare depinde nu numai de proprietățile intrinseci ale materialului termoelectric, ci și de fiecare decizie de interfață, îmbinare și ambalare luată în timpul integrării. Un material superior asociat cu o interfață termică slabă va avea performanțe sub un material modest cu un ansamblu optimizat. Acesta este motivul pentru care furnizorii care controlează atât dezvoltarea materialelor, cât și producția de asamblare pot evalua performanța în contextul aplicației finale, mai degrabă decât în mod izolat.
Sistemele de materiale de bază din spatele ansamblurilor moderne
Telurura de bismut (Bi₂Te₃) și aliajele sale aferente rămân sistemul dominant de material pentru răcirea termoelectrică la temperatura camerei. În cadrul acestei familii, compozițiile Bi₂Te₃-Sb₂Te₃ sunt utilizate pe scară largă pentru elemente de tip P, în timp ce compozițiile Bi₂Te₃-Bi₂Se₃ servesc roluri de tip N. Compoziția specifică, nivelul de dopaj și ruta de procesare determină conductivitatea electrică, coeficientul Seebeck și conductivitatea termică care guvernează în cele din urmă performanța asamblarii.

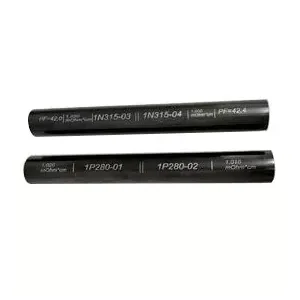

Materiale extrudate și deformare la presiune înaltă
Extrudarea prin deformare plastică la presiune înaltă produce materiale termoelectrice dense, texturate, cu lipire intergranulară îmbunătățită. Această structură suportă operațiunile ulterioare de tăiere și rărire, permițând prelucrarea elementelor la grosimi de până la 0,2 mm, în funcție de proiectarea componentelor și de condițiile de fabricație. Procesul de extrudare produce lingouri cu diametre de 25 mm, 30 mm sau 35 mm și lungimi de 120 mm sau 240 mm, oferind flexibilitate pentru diferite cerințe de feliere și prelucrare.
Conductivitatea electrică pentru aceste materiale extrudate variază de obicei între 870 și 1430 Ω⁻¹·cm⁻¹, o fereastră care găzduiește o varietate de modele de module și electronice de comandă. Calitatea finală a materialului, geometria elementului și condițiile de procesare sunt determinate în funcție de designul specific al răcitorului termoelectric și de aplicarea sa preconizată, mai degrabă decât să fie fixate numai prin specificațiile de catalog.
Capacitatea elementului subțire
Capacitatea de a produce elemente termoelectrice subțiri are implicații directe pentru proiectarea ansamblului. Elementele mai subțiri reduc rezistența termică în întregul modul, îmbunătățind viteza de răspuns și permițând factori de formă mai compacti. Cu toate acestea, elementele subțiri impun, de asemenea, cerințe mai stricte privind manipularea mecanică, lipirea și stabilitatea interfeței. O structură de material care rezistă la ciobire și crăpare în timpul procesării este, prin urmare, esențială pentru realizarea unor ansambluri fiabile cu elemente subțiri.
Proprietăți mecanice și termice care contează
Materialele termoelectrice trebuie să supraviețuiască nu numai sarcinilor electrice și termice, ci și solicitărilor mecanice de asamblare, montare și cicluri termice. Rezistența la compresiune, rezistența la forfecare, modulul elastic și comportamentul de dilatare termică influențează dacă un modul își menține integritatea pe parcursul a mii de ore de funcționare.
Rezistență și proprietăți elastice
Materialele de tip P și de tip N prezintă caracteristici mecanice diferite. În sistemele Bi₂Te₃-Sb₂Te₃ extrudate, materialul de tip P prezintă de obicei o rezistență la compresiune de aproximativ 54,0 MPa și o rezistență la forfecare de 16,0 MPa, în timp ce materialul de tip N atinge 66,0 MPa la compresiune și 21,0 MPa la forfecare. Valorile modulului Young - 47,0 GPa pentru tipul P și 42,0 GPa pentru tipul N - indică rigiditatea care guvernează distribuția tensiunilor în timpul montării și expansiunii termice.
Raportul lui Poisson pentru ambele tipuri este de aproximativ 0,30, ceea ce înseamnă că compresia axială produce expansiune laterală la un raport previzibil. Aceste informații sunt critice atunci când se calculează presiunea de montare pe care o poate rezista un ansamblu fără a fractura substratul ceramic sau a crăpa granulele semiconductoare.
Coeficientul de dilatare termică
Nepotrivirea expansiunii termice între materialul termoelectric, îmbinările de lipit și substraturile ceramice este un factor principal al degradării pe termen lung. Coeficientul de dilatare termică (CTE) variază cu temperatura și direcția față de axa de extrudare. La -25°C, materialul de tip N se extinde la 10,2 × 10⁻⁶/K de-a lungul direcției de extrudare și 12,5 × 10⁻⁶/K peste el, în timp ce materialul de tip P prezintă 10,6 × 10⁻⁶/K și, respectiv, 10,8 × 10⁶/K. La +150°C, aceste valori cresc la 15,5 × 10⁻⁶/K și 18,3 × 10⁻⁶/K pentru tipul N și 15,8 × 10⁻⁶/K și 19,9 × 10⁻⁶/K pentru tipul P.
| Proprietate | Tip P | Tip N |
|---|---|---|
| Rezistența la compresiune | 54,0 MPa | 66,0 MPa |
| Rezistența la forfecare | 16,0 MPa | 21,0 MPa |
| Modulul lui Young | 47,0 GPa | 42,0 GPa |
| Raportul lui Poisson | 0.30 | 0.30 |
| Temperatură | Direcţie | Tip N | Tip P |
|---|---|---|---|
| -25°C | De-a lungul extrudarii | 10,2 × 10⁻⁶/K | 10,6 × 10⁻⁶/K |
| -25°C | Prin extrudare | 12,5 × 10⁻⁶/K | 10,8 × 10⁻⁶/K |
| +50°C | De-a lungul extrudarii | 13,3 × 10⁻⁶/K | 14,0 × 10⁻⁶/K |
| +50°C | Prin extrudare | 16,6 × 10⁻⁶/K | 18,0 × 10⁻⁶/K |
| +150°C | De-a lungul extrudarii | 15,5 × 10⁻⁶/K | 15,8 × 10⁻⁶/K |
| +150°C | Prin extrudare | 18,3 × 10⁻⁶/K | 19,9 × 10⁻⁶/K |
Aceste valori informează selecția aliajelor de lipit, proiectarea interfețelor conforme și intervalul de ciclu termic acceptabil pentru un anumit ansamblu. Potrivirea CTE pentru toate materialele din stiva reduce solicitarea de forfecare la îmbinări și prelungește durata de viață.
Domenii de aplicație în diverse industrii
Factorul de formă compact și funcționarea în stare solidă a ansamblurilor moderne au determinat adoptarea într-un set remarcabil de diverse industrii. Fiecare aplicație impune constrângeri unice privind dimensiunea, consumul de energie, intervalul de temperatură și protecția mediului, dar toate beneficiază de absența pieselor în mișcare și de capacitatea de a comuta electronic între încălzire și răcire.
Comunicatii prin fibra optica
Modulele optice și componentele laser sunt sensibile la variația de temperatură, deoarece lungimea de undă de emisie se modifică odată cu temperatura joncțiunii. Chiar și o fracțiune de grad de derivă poate împinge un laser în afara canalului său specificat. Ansamblurile termoelectrice asigură stabilizare localizată a temperaturii care menține precizia lungimii de undă în timpul fluctuațiilor ambientale, susținând multiplexarea densă a lungimii de undă și transmisia optică de mare viteză.
Echipamente medicale si industriale
Instrumentele de diagnostic medical, echipamentele analitice și sistemele de control al proceselor industriale necesită adesea condiții de temperatură controlată în cadrul structurilor de echipamente compacte. Termociclerii cu reacție în lanț a polimerazei (PCR), de exemplu, depind de ciclul rapid și precis al temperaturii pentru a amplifica ADN-ul. Tehnologia termoelectrică în stare solidă permite viteze de încălzire și răcire pe care refrigerarea mecanică nu le poate egala, menținând în același timp uniformitatea pe plăcile cu mai multe godeuri.
Electronice inteligente pentru automobile
Sistemele electronice auto funcționează în spații compacte și în condiții de mediu în schimbare. Senzorii LiDAR, modulele camerelor și sistemele radar conțin toate componente a căror performanță variază în funcție de temperatură. Ansamblurile termoelectrice pot fi dezvoltate pentru componente selectate în care este necesară gestionarea termică localizată, stabilizând diodele laser și senzorii de imagine împotriva fluctuațiilor extreme de temperatură sub capotă, fără a introduce vibrații care ar perturba alinierea optică.
Electronice de larg consum
Produsele electronice compacte au adesea spațiu limitat pentru structurile convenționale de răcire. Tehnologia termoelectrică asigură gestionarea localizată a temperaturii fără piese mecanice în mișcare, făcându-l potrivit pentru dispozitive portabile de răcire, componente de calcul de înaltă performanță și sisteme de reglare termică portabile. Tensiunea scăzută de funcționare a ansamblurilor termoelectrice permite alimentarea directă de la baterii sau sistemele electrice ale vehiculelor.
Echipamente de cercetare si laborator
Echipamentele de cercetare au frecvent cerințe de temperatură specifice aplicației pe care soluțiile standard de răcire nu le pot îndeplini. Configurațiile termoelectrice pot fi adaptate condițiilor de funcționare și structurii echipamentului necesare, fie că este nevoie de răcire sub-ambient pentru matricele de detectoare, control stabil al temperaturii pentru experimente optice sau cicluri termice rapide pentru cercetarea materialelor.
Considerații de proiectare pentru ansambluri personalizate
Atunci când modulele standard nu îndeplinesc cerințele unei arhitecturi specifice de management termic, devin necesare ansambluri personalizate. Procesul de proiectare începe cu o revizuire amănunțită a cerințelor aplicației și continuă prin selecția materialelor, proiectarea componentelor, configurarea ansamblului și evaluarea eșantioanelor înainte de producția în volum. Specificarea unui ansamblu personalizat necesită răspunsuri clare la un set definit de întrebări tehnice.
Informații necesare pentru selecția TEC
| Informaţii | Scop |
|---|---|
| Încărcare termică | Definește capacitatea de răcire necesară |
| Temperatura țintă | Stabilește temperatura controlată necesară |
| Temperatura ambiantă | Definește starea termică înconjurătoare |
| Dimensiuni de instalare | Determină spațiul disponibil |
| Alimentare electrică | Stabilește condițiile electrice de funcționare |
| Metoda de disipare a căldurii | Definește calea termică pe partea fierbinte |
| Locația senzorului | Identifică punctul de măsurare a temperaturii |
| Ciclul de operare | Ajută la evaluarea operațiunilor termice repetate |
| Cantitate | Sprijină planificarea eșantionului și a producției |
Un desen sau o referință fizică este, de asemenea, valoroasă atunci când ansamblul trebuie să se potrivească cu o structură de echipament existentă. Pentru proiectele noi, cerințele tehnice sunt revizuite înainte ca configurația ansamblului să fie finalizată, asigurându-se că selecția materialului, geometria componentelor și strategia de management termic sunt aliniate cu condițiile de operare prevăzute.
Fluxul procesului de dezvoltare
Dezvoltarea personalizată urmează de obicei o secvență structurată care trece de la revizuirea aplicației la selecția materialelor, proiectarea componentelor, configurarea ansamblului, evaluarea și producția. Această progresie permite identificarea și abordarea riscurilor tehnice înainte de a se angaja la producția de volum. Pentru componentele existente, un desen sau o referință fizică poate fi folosită ca bază pentru reproducere sau modificare. Pentru modelele noi, procesul de revizuire stabilește cerințele care vor ghida fiecare decizie ulterioară.
Când luăm în considerareAnsambluri de răcitor termoelectricpentru o aplicație personalizată, inginerii ar trebui, de asemenea, să evalueze dacă este necesară o funcționare sub-ambient. Temperaturile sub 0°C pot fi atinse atunci când configurația modulului, sarcina termică, condițiile pe partea caldă și sistemul de control sunt adecvate pentru intervalul necesar. Gestionarea condensului devine critică în aceste aplicații, necesitând prevederi de izolație, etanșare sau drenaj.
Calitate, producție și conformitate
Calitatea asamblarii depinde de consistența materialului, precum și de controlul procesului în timpul lipirii, refluxării, distribuirii, conexiunii electrice, etanșării și inspecției. Un defect în oricare dintre aceste etape poate compromite performanța termică, fiabilitatea electrică sau stabilitatea pe termen lung. Instalațiile de producție pentru ansambluri termoelectrice includ așadar echipamente specializate pentru fiecare pas al secvenței de fabricație.
Capacități de producție
- Procese automate de lipire și reflow pentru o calitate constantă a îmbinărilor
- Dozare de precizie pentru interfața termică și materiale de etanșare
- Operații de tăiere și rărire pentru configurații cu elemente subțiri
- Sisteme de etanșare și întărire pentru protecție împotriva umezelii
- Imprimare și operațiuni de asamblare aferente pentru interconexiuni electrice
- Facilități de inspecție și testare pentru a verifica performanța înainte de expediere
Standarde și documentație
Sistemele de management al calității în conformitate cu ISO 9001:2015 oferă un cadru pentru producție consecventă și îmbunătățire continuă. Informațiile privind conformitatea RoHS și REACH sunt disponibile pentru produsele și configurațiile aplicabile, cu documentația specifică confirmată în funcție de materialul sau ansamblul furnizat. Aceste standarde contează în special pentru aplicațiile medicale, auto și electronice de larg consum, unde cerințele de reglementare sunt stricte și trasabilitatea este esențială.
X-Meritanacceptă dezvoltarea materialelor termoelectrice, personalizarea componentelor și proiectarea ansamblului în aplicații optice, medicale, industriale, auto, electronice și de cercetare. Abordarea integrată permite evaluarea performanței materialelor în raport cu aplicația finală, susținând atât furnizarea standard, cât și soluțiile personalizate bazate pe desene, prototipuri sau specificații ale aplicației.
Întrebări frecvente
Pot ansamblurile răcitoare termoelectrice să ofere atât răcire, cât și încălzire?
Da. Inversarea curentului electric schimbă direcția transferului de căldură, permițând unui ansamblu termoelectric să furnizeze fie răcire, fie încălzire în funcție de cerința de control. Această capacitate bidirecțională permite o reglare precisă a temperaturii fără un element de încălzire suplimentar, simplificând arhitectura sistemului și reducând numărul de componente.
Sistemele termoelectrice pot funcționa sub 0°C?
Da. Funcționarea sub-ambient se poate extinde sub 0°C atunci când configurația termoelectrică, sarcina termică, condițiile de căldură și sistemul de control sunt potrivite pentru intervalul de temperatură necesar. Ansamblurile în cascadă în mai multe etape pot atinge temperaturi și mai scăzute în medii cu vid. Gestionarea condensului devine esențială în aceste aplicații pentru a preveni degradarea legată de umiditate.
Ansamblurile frigorifice termoelectrice au piese mecanice mobile?
Nu. Dispozitivele termoelectrice folosesc mai degrabă elemente semiconductoare în stare solidă decât compresoare, motoare sau alte părți mecanice în mișcare. Acest lucru le face potrivite pentru aplicații în care vibrațiile trebuie reduse la minimum, cum ar fi sisteme optice, instrumente de precizie și detecție auto. Absența pieselor mobile contribuie, de asemenea, la o durată lungă de viață și la performanță silențioasă.
Este necesară ventilația cu debit mare cu un ansamblu termoelectric?
Un ansamblu termoelectric nu necesită în mod inerent ventilație continuă cu debit mare, dar căldura transferată către partea fierbinte trebuie totuși să fie disipată eficient. Metoda adecvată de respingere a căldurii - convecție naturală, aer forțat, răcire cu lichid sau conducție către un șasiu - depinde de proiectarea completă a echipamentului, de sarcina termică și de condițiile ambientale. Subdimensionarea căii termice pe partea fierbinte va eroda performanța indiferent de calitatea modulului.
Ce informații sunt necesare pentru a specifica un ansamblu personalizat?
Parametrii cheie includ sarcina termică, temperatura țintă, temperatura ambiantă, dimensiunile instalației, caracteristicile sursei de alimentare, metoda de disipare a căldurii, locația senzorului, ciclul de funcționare și cantitatea. Un desen sau o referință fizică este de asemenea utilă atunci când ansamblul trebuie să se potrivească cu o structură de echipament existentă. Pentru proiectele noi, cerințele tehnice sunt revizuite înainte ca configurația de ansamblu să fie finalizată.
Ce sistem de materiale este folosit pentru răcirea aproape de temperatura camerei?
Telurura de bismut (Bi₂Te₃) și aliajele sale aferente rămân sistemul dominant de material pentru răcirea termoelectrică la temperatura camerei. Compoziţiile Bi₂Te₃-Sb₂Te₃ sunt utilizate în mod obişnuit pentru elemente de tip P, în timp ce compoziţiile Bi₂Te₃-Bi₂Se₃ servesc roluri de tip N. Compoziția specifică, dopajul și traseul de procesare determină proprietățile de transport electric și termic care guvernează performanța asamblarii.
