Materiale termoelectrice extrudate

X-meritan produce materiale termoelectrice extrudate pe baza materialelor în soluție solidă Bi2Te3-Sb2Te3 pentru elemente termoelectrice de răcire, module Peltier și componente de control al temperaturii.

Ce sunt materialele termoelectrice extrudate?

Sunt materiale semiconductoare pe bază de Bi2Te3 procesate prin tehnologia de extrudare pentru a obține structuri dense, cu granulație fină și texturate.

În comparație cu metodele tradiționale de preparare pe bază de topire, procesarea prin extrudare îmbunătățește legarea cerealelor prin deformare plastică, îmbunătățind performanța de prelucrare mecanică, menținând în același timp proprietățile termoelectrice.

Principalele sisteme de materiale includ:

● Aliajele termoelectrice Bi2Te3-Sb2Te3: utilizate pentru aplicații de răcire termoelectrică în apropierea temperaturii camerei.

● Materiale termoelectrice de tip N: combinate cu materiale de tip P pentru a forma cupluri termoelectrice.

● Materiale termoelectrice de tip P: oferă caracteristici electrice complementare în structurile TEC.

Aplicațiile includ:

● Elemente de răcire termoelectrice: Componente semiconductoare pentru sistemele de răcire Peltier.

● Module Peltier: dispozitive de răcire bazate pe elemente termoelectrice.

● Componente Micro TEC: Structuri termoelectrice subțiri pentru echipamente compacte.

● Structuri TEC în mai multe etape: structuri de răcire stratificate care necesită performanță constantă a elementelor.

● Dispozitive de control al temperaturii: Componente pentru sisteme de reglare termică.

Specificatii tehnice

Caracteristici

Proprietăți mecanice

Proprietățile mecanice afectează procesele de tăiere, feliere, subțiere și asamblare în timpul producției TEC. Procesarea prin extrudare îmbunătățește lipirea intergranulară prin deformare plastică și reduce defectele structurale în timpul prelucrării.

Rezistența materialului permite prelucrarea așchiilor termoelectrice la grosimi de până la 0,2 mm.

Performanță termoelectrică și caracteristici electrice

Caracteristici cheie:

● Conductivitate electrică: 870–1430 Ohm⁻¹cm⁻¹.

● Structură materială: structură internă densă și uniformă.

● Orientarea texturii: orientarea controlată a granulelor pentru consistența elementului.

● Parametru de performanță termoelectrică: atinge 2,9 × 10⁻³ în condiții de vid de 25°C.

Procesul de extrudare în comparație cu materialele tradiționale de topire în zonă

Materialele tradiționale de topire în zonă pot atinge performanțe termoelectrice, dar pot avea limitări în timpul tăierii și subțierii din cauza caracteristicilor de clivaj.

De ce sunt folosite materiale termoelectrice extrudate pentru fabricarea TEC?

Dispozitivele de răcire termoelectrică necesită proprietăți electrice, termice și mecanice echilibrate.

Avantaje cheie:

Procesare de cip ultra-subțire

Capacitate de cip subțire: Rezistența mecanică acceptă procesele de tăiere și subțiere pentru cipurile termoelectrice de până la 0,2 mm.

Consistența elementului

Uniformitate structurală: structurile texturate îmbunătățesc consistența dintre elementele termoelectrice utilizate în configurațiile TEC cu mai multe elemente și mai multe etape.

Stabilitate termică în ciclul

Structura materialului: aderarea îmbunătățită a cerealelor ajută la menținerea integrității materialului în timpul ciclurilor repetate de încălzire și răcire.

Design compact de răcire

Structură densă: structurile de materiale de înaltă densitate sunt potrivite pentru componente termoelectrice compacte.

Aplicații

Producție Micro TEC

Răcire prin comunicații optice: folosit pentru elemente termoelectrice subțiri din sistemele de control al temperaturii transceiver-ului optice și laser.

Aplicatii:

● Răcirea transceiver-ului optic: controlul temperaturii componentelor optice.

● Controlul temperaturii cu diode laser: reglare termică pentru dispozitivele laser.

● Module de comunicare prin fibră: structuri de răcire compacte.

Asamblare TEC în mai multe etape

Structuri de răcire cu mai multe straturi: utilizate acolo unde mai multe straturi termoelectrice necesită performanță constantă.

Aplicatii:

● Structuri termoelectrice stivuite: Configurații TEC cu mai multe straturi.

● Control de înaltă precizie a temperaturii: sisteme de reglare termică.

● Sisteme de răcire compacte: aplicații de răcire cu spațiu limitat.

Productie industriala TEC

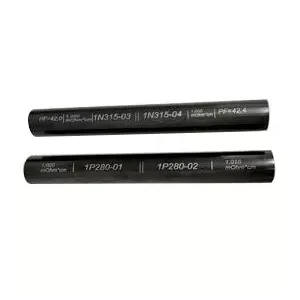

Lingouri extrudate cu diametru mare: utilizate pentru componente de răcire termoelectrice mai mari.

Aplicatii:

● Echipamente industriale de control al temperaturii: gestionare termică localizată.

● Sisteme electronice de răcire: control termic al semiconductorilor.

● Echipamente semiconductoare: răcire electronică de precizie.

Controlul temperaturii medicale și de cercetare

Componente de răcire de precizie: utilizate în echipamente de refrigerare medicală și de control al temperaturii de laborator.

Aplicatii:

● Sisteme de refrigerare medicală

● Echipament de control al temperaturii de laborator

● Instrumente de cercetare

Tipuri de materiale și aplicații termoelectrice

Capacitatea de producție

X-meritan integrează pregătirea materialului termoelectric, prelucrarea prin extrudare, prelucrarea elementelor și integrarea asamblarii.

Procese de fabricatie:

● Pregătirea materialului: Pregătirea compozițiilor materialelor termoelectrice.

● Procesarea prin extrudare: formarea structurilor texturate dense.

● Procesarea elementelor: decuparea și modelarea componentelor termoelectrice.

● Conexiune electrică: procesare de sudare și conectare.

● Integrarea ansamblului: Integrarea structurilor termoelectrice.

● Verificarea performanței: inspecția componentelor procesate.

Echipamente de productie:

● cuptor de scufundare a staniului

● Mașină de turnare cu vibrații

● Mașină de sudat

● cuptor

● Mașină de dozare

● Mașină de etanșare automată

● Mașină de tăiat

● Mașină de solidificare

● Echipament de lipit prin reflow

● Mașină de imprimat complet automată

Materialele termoelectrice extrudate X-meritan se bazează pe materiale Bi2Te3-Sb2Te3 cu proprietăți electrice controlate, structuri texturate dense și caracteristici mecanice pentru fabricarea TEC.

Specificațiile includ conductivitate electrică de 870–1430 Ohm⁻¹cm⁻¹, rezistență la compresiune de până la 66 MPa, dimensiuni ale lingoului extrudat de 120 mm / 240 mm lungime și 25 mm / 30 mm / 35 mm diametru și capacitatea de procesare a așchiilor subțiri de până la 0.2 mm.

Materialele sunt utilizate pentru fabricarea TEC, modulele Peltier, răcirea comunicațiilor optice, controlul temperaturii medicale și aplicațiile de management termic al semiconductorilor.
