Un inginer care proiectează un analizor medical compact trebuie să țină o cameră de probă la 15°C într-un mediu ambiant de 35°C. Carcasa este mică, bugetul de putere este limitat, iar spațiul disponibil pentru un sistem de răcire este minim. Inginerul știe că un răcitor termoelectric, sau TEC, este tehnologia potrivită pentru această aplicație. Dar care TEC? Răspunsul depinde de un număr care este adesea estimat prea casual: sarcina de răcire necesară. Dacă sarcina de răcire este subestimată, TEC nu va menține valoarea de referință. Dacă este supraestimat, TEC va fi supradimensionat, ineficient și costisitor. Calcularea corectă a sarcinii de răcire este primul pas în selectarea unui răcitor termoelectric care îndeplinește cerințele aplicației fără costuri sau complexitate inutile.
Acest ghid este scris pentru inginerii de achiziții publice, inginerii proiectanți și cumpărătorii care trebuie să specificerăcitoare termoelectricepentru aplicații de răcire. Vom explica componentele sarcinii de răcire, metodele de calcul al fiecărei componente, rolul rezistenței termice în carcasă, efectul coeficientului de performanță (COP) al TEC și criteriile de evaluare a unui furnizor. De asemenea, vom furniza parametrii detaliați ai produsului din fabrica noastră de la Fuzhou X-Meritan Technology Co., Ltd. Indiferent dacă răciți un dispozitiv medical, o diodă laser, un pachet de baterii sau o carcasă compactă, acest ghid vă va ajuta să calculați sarcina de răcire cu precizie și să selectați răcitorul termoelectric potrivit pentru aplicația dvs.
Sarcina de răcire este cantitatea totală de căldură care trebuie îndepărtată din carcasă sau obiectul care este răcit pentru a menține temperatura dorită. Este suma încărcăturii termice active, a sarcinii termice pasive și a oricăror surse de căldură suplimentare, cum ar fi radiația solară sau condensul. Sarcina de răcire este exprimată în wați. Pentru un răcitor termoelectric, sarcina de răcire este capacitatea necesară de pompare a căldurii (Qc) în condițiile specifice de funcționare. TEC trebuie selectat astfel încât Qc-ul său la temperatura ambiantă reală și punctul de referință să fie mai mare decât sarcina de răcire, cu o marjă de siguranță adecvată. Dacă Qc al TEC este mai mică decât sarcina de răcire, carcasa nu va atinge valoarea de referință. Dacă Qc al TEC este mult mai mare decât sarcina de răcire, TEC va fi supradimensionat și va funcționa cu o eficiență mai scăzută.
Calculul sarcinii de răcire este baza selecției TEC, deoarece determină Qc necesar, care, la rândul său, determină dimensiunea TEC, consumul de energie și costul. Un dispozitiv medical mic poate avea o sarcină de răcire de 10 W, necesitând un TEC compact. Un sistem de management termic al bateriei poate avea o sarcină de răcire de 200 W, necesitând un TEC mai mare sau o serie de TEC-uri. Tabelul de mai jos rezumă cele trei componente principale ale sarcinii de răcire și sursele lor tipice.
| Componentăă | Sursă | Magnitudine tipică |
| Încărcare termică activă | Componentăăe electronice, senzori, motoare, lasere | 1 W până la 200 W |
| Sarcină termică pasivă | Conducție prin pereții incintei, convecție, radiații | 5 W până la 50 W |
| Surse suplimentare de căldură | Radiația solară, condens, surse externe de căldură | Variabilă |
| Sarcina totală de răcire | Suma tuturor componentelor | Determină cerința TEC Qc |
LaFuzhou X-Meritan Technology Co., Ltd., fabrica noastră proiectează și produce răcitoare termoelectrice pentru o gamă largă de aplicații de răcire. Lucrăm cu clienții noștri pentru a verifica dacă calculul sarcinii de răcire este corect înainte de a selecta TEC. Echipa noastră de ingineri poate ajuta la calcul și poate oferi îndrumări cu privire la marja de siguranță adecvată pentru fiecare aplicație.
Sarcina de căldură activă este căldura generată de componentele din interiorul carcasei care sunt alimentate cu energie electrică. Aceste componente pot include circuite electronice, senzori, motoare, lasere, lumini LED și orice alt dispozitiv care convertește energia electrică în căldură. Sarcina termică activă este calculată prin însumarea consumului de energie al tuturor componentelor care funcționează în interiorul carcasei. Pentru o componentă care nu este eficientă 100%, căldura generată este egală cu puterea absorbită minus puterea de lucru utilă. În majoritatea sistemelor electronice, aproape toată puterea electrică este convertită în căldură, astfel încât sarcina de căldură activă este aproximativ egală cu consumul total de energie. Tabelul de mai jos oferă o foaie de lucru pentru calcularea sarcinii termice active.
| Componentăă | Consumul de energie (W) | Disiparea căldurii (W) | Note |
| Placa de control | 5 W | 5 W | Toată puterea s-a disipat sub formă de căldură |
| Modul senzor | 2 W | 2 W | Funcționare continuă |
| Dioda laser | 3 W | 2,5 W | 0,5 W emis ca lumină |
| Afişa | 1 W | 0,8 W | 0,2 W emis ca lumină |
| Sarcina termică activă totală | 11 W | 10,3 W | Folosit pentru selecția TEC |
În fabrica noastră, oferim răcitoare termoelectrice cu o gamă de capacități de răcire pentru a se potrivi diferitelor sarcini de căldură active. Echipa noastră de ingineri poate revizui lista de componente și poate verifica calculul sarcinii termice active. De asemenea, recomandăm clienților noștri să ia în considerare ciclul de funcționare al componentelor, deoarece funcționarea intermitentă poate reduce sarcina termică medie.
Sarcina termică pasivă este căldura care intră în carcasă din mediul exterior prin pereți, capac și orice deschidere. Este determinată de diferența de temperatură dintre mediul ambiant și interiorul incintei. Sarcina termică pasivă este calculată folosind formula Q = U × A × ΔT, unde U este coeficientul global de transfer de căldură al incintei, A este aria suprafeței incintei și ΔT este diferența de temperatură dintre mediul ambiant și interior. Coeficientul global de transfer termic depinde de materialul peretelui, de izolație și de condițiile de convecție de pe ambele părți ale peretelui. Pentru o carcasă bine izolată, U poate fi de până la 0,5 W/m²K. Pentru o carcasă neizolată, U poate fi de până la 5 W/m²K. Tabelul de mai jos oferă o foaie de lucru pentru calcularea sarcinii termice pasive.
| Parametru | Simbol | Valoare | Unitate |
| Coeficientul general de transfer de căldură | U | 2.0 | W/m²K |
| Suprafata | A | 0.5 | m² |
| Diferența de temperatură | ΔT | 20 (35°C ambiental, 15°C interior) | K |
| Sarcină termică pasivă | Q | 20 | W |
La X-Meritan, ajutăm clienții noștri să calculeze sarcina termică pasivă furnizând valorile rezistenței termice pentru materialele noastre de incintă și opțiunile de izolație. De asemenea, vă sfătuim cu privire la utilizarea de acoperiri reflectorizante și de rupere termice pentru a reduce sarcina termică pasivă. Scopul nostru este să ne asigurăm că sarcina totală de răcire este calculată cu precizie, astfel încât răcitorul termoelectric selectat să nu fie nici subdimensionat, nici supradimensionat.
Calculul sarcinii de răcire nu este complet până când nu se ține cont de rezistența termică a interfețelor dintre TEC și obiectul care este răcit. TEC-ul nu răcește obiectul direct; răcește radiatorul din partea rece, care apoi răcește obiectul prin conducție, convecție sau radiație. Fiecare interfață introduce o rezistență termică care reduce capacitatea efectivă de răcire. Cele mai frecvente pierderi de interfață sunt rezistența termică a materialului de interfață termică (TIM) dintre TEC și radiatorul de căldură, rezistența termică a radiatorului în sine și rezistența termică a căii termice de la radiatorul din partea rece la obiect. Tabelul de mai jos rezumă valorile tipice ale rezistenței termice pentru materialele comune de interfață.
| Interfață | Rezistenta termica tipica | Note |
| Unsoare termică (TEC la radiator) | 0,1 - 0,5 °C/W | Depinde de grosime și presiunea de contact |
| Pad termic (TEC la radiator) | 0,5 - 2,0 °C/W | Mai usor de aplicat dar rezistenta mai mare |
| Radiator de căldură (convecție naturală) | 1,0 - 5,0 °C/W | Depinde de dimensiune și de designul aripioarelor |
| Radiator de căldură (aer forțat) | 0,2 - 1,0 °C/W | Necesită ventilator, dar rezistență mai mică |
| Calea termică către obiect | 0,5 - 3,0 °C/W | Depinde de material și geometrie |
În fabrica noastră, oferim răcitoare termoelectrice cu finisaje ale suprafețelor care sunt optimizate pentru contact termic. De asemenea, oferim materiale de interfață termică și suport pentru proiectarea radiatorului pentru a ajuta clienții noștri să minimizeze pierderile de interfață. Scopul nostru este să ne asigurăm că capacitatea de răcire a TEC este transferată eficient către obiectul care urmează să fie răcit, astfel încât sistemul să îndeplinească cerințele sale de performanță termică.
Coeficientul de performanță (COP) este raportul dintre capacitatea de răcire (Qc) și puterea electrică de intrare (Pin). Un COP mai mare înseamnă că TEC este mai eficient, consumând mai puțină energie electrică pentru aceeași capacitate de răcire. COP-ul unui răcitor termoelectric depinde de diferența de temperatură dintre părțile calde și reci, de materialul TEC și de curentul de funcționare. Pe măsură ce diferența de temperatură crește, COP scade. Aceasta înseamnă că un TEC care este selectat pentru o diferență mare de temperatură va necesita mai multă putere și va genera mai multă căldură, care trebuie disipată de radiatorul din partea fierbinte. Tabelul de mai jos prezintă valorile COP tipice pentru un răcitor termoelectric la diferite diferențe de temperatură.
| Diferența de temperatură (ΔT) | COP tipic | Implicații pentru selecția TEC |
| 10 K | 1,5 - 2,0 | Eficiență ridicată, consum redus de energie |
| 20 K | 0,8 - 1,2 | Eficiență moderată |
| 30 K | 0,5 - 0,8 | Eficiență mai mică, consum mai mare de energie |
| 40 K | 0,3 - 0,5 | Eficiență scăzută, respingere semnificativă a căldurii |
| 50 K | 0,2 - 0,3 | Eficiență foarte scăzută, poate necesita TEC în mai multe etape |
La X-Meritan, oferim curbele COP pentru răcitoarele noastre termoelectrice, astfel încât clienții noștri să poată selecta TEC care funcționează la eficiența optimă pentru diferența lor de temperatură. De asemenea, vă sfătuim cu privire la utilizarea TEC-urilor cu mai multe etape pentru aplicații care necesită o diferență mare de temperatură. Scopul nostru este să ajutăm clienții noștri să atingă performanța necesară de răcire cu cel mai mic consum de energie posibil.
Evaluarea unui furnizor de răcitoare termoelectrice necesită un accent pe capacitatea de producție, datele de performanță, controlul calității și suportul tehnic. Furnizorul trebuie să aibă capacitatea de a produce TEC-uri conform specificațiilor cerute, inclusiv dimensiunile corecte, numărul corect de cupluri și performanța termică corectă. Ele trebuie să furnizeze date complete de performanță, inclusiv Qc, COP, curentul maxim și tensiunea maximă la diferite diferențe de temperatură. Acestea trebuie să aibă un sistem de control al calității care să asigure performanțe consistente de la unitate la unitate. Și trebuie să ofere suport tehnic pentru a ajuta clienții cu calculul sarcinii de răcire și selecția TEC. Tabelul de mai jos rezumă aceste criterii de evaluare.
| Criteriul de evaluare | Ce să cauți | De ce contează |
| Capacitatea de producție | Asamblare de precizie, echipamente de testare | Asigură calitatea și consistența produsului |
| Date de performanță | Qc, COP, Imax, Vmax la ΔT diferit | Permite o selecție precisă |
| Controlul calității | ISO 9001, testare 100%. | Asigură performanță constantă |
| Suport tehnic | Calculul sarcinii de răcire, selecția TEC | Ajută la selectarea produsului potrivit |
| Fiabilitate | Date MTBF, testare pe viață | Asigură performanță pe termen lung |
La fabrica noastră, producem răcitoare termoelectrice de peste un deceniu. Folosim echipamente de asamblare și testare de precizie pentru a ne asigura că fiecare TEC își îndeplinește specificațiile. Oferim date complete de performanță, inclusiv Qc, COP și evaluări maxime. Suntem certificați ISO 9001 și efectuăm teste 100% pe fiecare unitate. Echipa noastră tehnică este disponibilă pentru a vă ajuta cu calculul sarcinii de răcire și selecția TEC. Vă invităm să ne evaluați în funcție de aceste criterii și să ne considerați partenerul dumneavoastră pentru răcitoarele termoelectrice.

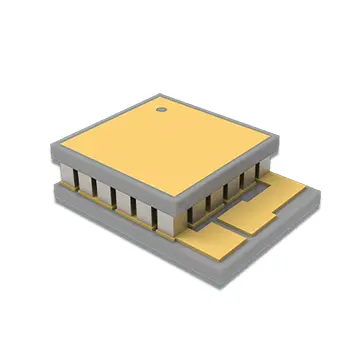

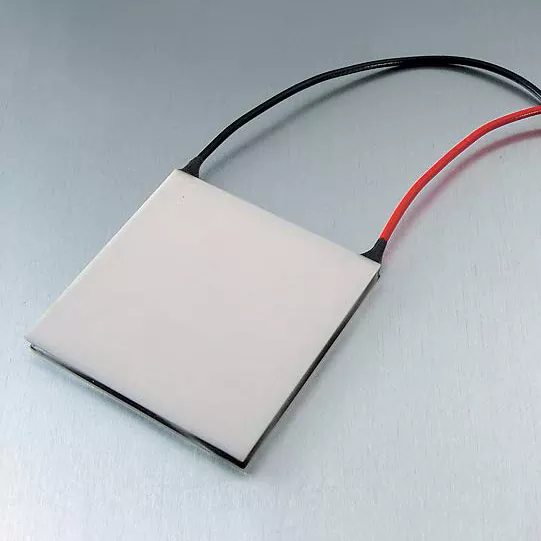

Următorul tabel oferă parametrii cheie ai produsului pentru răcitoarele noastre termoelectrice. Aceste TEC-uri sunt potrivite pentru o gamă largă de aplicații de răcire, inclusiv dispozitive medicale, diode laser, baterii și carcase compacte. Fabrica noastră poate produce, de asemenea, TEC-uri personalizate pentru a îndeplini cerințele specifice.
| Parametru | Gama de specificații | Note |
| Capacitate de răcire (Qc) | 5 W - 200 W | La ΔT și curent specificat |
| Curent maxim (Imax) | 2 A - 15 A | Depinde de model |
| Tensiune maximă (Vmax) | 5 V - 24 V | Depinde de model |
| Diferența maximă de temperatură (ΔTmax) | 65 K - 75 K | La Imax, în vid |
| Gama COP | 0,2 - 2,0 | Depinde de ΔT |
| Dimensiuni | 15 x 15 mm până la 62 x 62 mm | Dimensiuni personalizate disponibile |
| Numărul de cupluri | 31 - 241 | Determină capacitatea de răcire |
| Temperatura de operare | -40°C până la +80°C | Depinde de lipire și etanșare |
| MOQ | 10 bucăți | Negociabil pentru comenzi mari |
| Perioada de graţie | 2 - 4 săptămâni | Depinde de cantitate și personalizare |
În fabrica noastră, fabricăm răcitoarele termoelectrice pentru a îndeplini aceste specificații și multe altele. Putem personaliza capacitatea de răcire, dimensiunile și temperatura de funcționare pentru a se potrivi cerințelor dumneavoastră specifice. Sistemul nostru de control al calității include inspecția materiilor prime, inspecția în proces și testarea finală 100% înainte de expediere. Scopul nostru este să oferim clienților noștri răcitoare termoelectrice de înaltă calitate, care să îndeplinească cerințele lor de performanță termică.
Întrebarea 1: Care este diferența dintre sarcina termică activă și pasivă?
Răspuns: Sarcina termică activă este căldura generată de componentele electrice din interiorul carcasei, cum ar fi controlere, senzori și lasere. Sarcina termică pasivă este căldura care intră în carcasă din mediul exterior prin pereți, capac și deschideri. Ambele trebuie incluse în calculul sarcinii de răcire. Pentru majoritatea carcaselor electronice compacte, sarcina de căldură activă este componenta dominantă. Pentru carcasele mari cu izolație slabă, sarcina termică pasivă poate fi semnificativă.
Întrebarea 2: Câtă marjă de siguranță ar trebui să adaug la calculul sarcinii de răcire?
Răspuns: Se recomandă de obicei o marjă de siguranță de 20% până la 30%. Această marjă ține cont de incertitudinile legate de consumul de energie al componentelor, rezistența termică a interfețelor și îmbătrânirea TEC. Pentru aplicații critice, cum ar fi dispozitivele medicale sau sistemele laser, o marjă mai mare de 50% poate fi adecvată. La Fuzhou X-Meritan Technology Co., Ltd., vă putem ajuta să determinați marja de siguranță adecvată pentru aplicația dumneavoastră specifică.
Întrebarea 3: De ce scade COP-ul pe măsură ce crește diferența de temperatură?
Răspuns: COP scade pe măsură ce diferența de temperatură crește, deoarece TEC trebuie să lucreze mai mult pentru a pompa căldura împotriva unui gradient de temperatură mai mare. Puterea electrică de intrare crește, iar capacitatea de răcire scade, astfel încât raportul dintre răcire și putere scade. Acesta este motivul pentru care TEC ar trebui să fie selectat pentru diferența reală de temperatură de funcționare, nu pentru valoarea maximă ΔT. Fabrica noastră oferă curbe COP care arată eficiența la diferite diferențe de temperatură.
Întrebarea 4: Pot folosi un TEC cu o singură etapă pentru o diferență mare de temperatură?
Răspuns: Un TEC cu o singură etapă poate atinge o diferență de temperatură maximă de aproximativ 65-75 K. Pentru diferențe de temperatură mai mari, este necesar un TEC cu mai multe etape. TEC-urile cu mai multe etape stivuiesc două sau mai multe trepte pentru a obține o diferență totală de temperatură mai mare, dar sunt mai puțin eficiente și mai scumpe decât TEC-urile cu o singură etapă. Dacă aplicația dumneavoastră necesită o diferență de temperatură mai mare de 70 K, consultați echipa noastră de ingineri pentru a determina cea mai bună soluție.
Întrebarea 5: Cum calculez rezistența termică a radiatorului meu?
Răspuns: Rezistența termică a unui radiator depinde de geometria acestuia, de material și de condițiile fluxului de aer. De obicei, este specificat de producătorul radiatorului în °C/W. Pentru convecția naturală, rezistența termică este mai mare decât pentru aerul forțat. Pentru o estimare aproximativă, un radiator natural cu convecție cu o suprafață de 0,1 m² poate avea o rezistență termică de aproximativ 3-5 °C/W. Pentru rezultate precise, utilizați datele producătorului sau efectuați un test termic. La fabrica noastră, vă putem ajuta să alegeți un radiator care să corespundă cerințelor termice ale TEC.
Calcularea sarcinii de răcire necesare este primul și cel mai important pas în alegerea unui răcitor termoelectric. Sarcina de răcire este suma încărcăturii de căldură active, a sarcinii de căldură pasivă și a oricăror surse de căldură suplimentare. Trebuie calculat cu grijă, inclusiv rezistența termică a interfețelor și efectul coeficientului de performanță. Urmând metodele de calcul descrise în acest articol, inginerii pot selecta un TEC care îndeplinește cerințele termice ale aplicației fără costuri sau complexitate inutile. La Fuzhou X-Meritan Technology Co., Ltd., fabrica noastră are expertiza și produsele pentru a vă sprijini cerințele de răcire termoelectrică. Oferim date complete de performanță, asistență tehnică și design personalizat pentru a vă ajuta să obțineți cea mai bună soluție termică.
Indiferent dacă răciți un analizor medical, o diodă laser, un pachet de baterii sau o carcasă compactă, vă invităm să ne contactați pentru a discuta cerințele dumneavoastră. Putem furniza mostre, date tehnice și suport pentru aplicații. Angajamentul nostru față de calitate și satisfacția clienților ne-a făcut un partener de încredere pentru soluții de management termic din întreaga lume.
Contactați Fuzhou X-Meritan Technology Co., Ltd. astăzipentru a discuta cerințele dvs. de răcire termoelectrică și pentru a descoperi cum produsele noastre pot satisface nevoile dvs. de încărcare de răcire.
-
