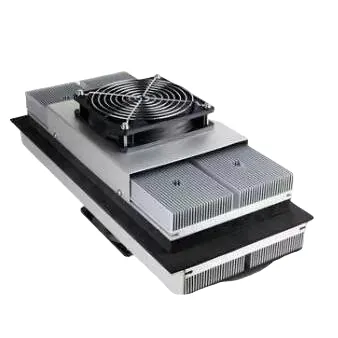

Ansambluri răcitoare termoelectrice direct la aer

X-Meritan produce ansambluri specializate de răcire termoelectrică Direct-to-Aer pentru a rezolva blocajele termice din carcasele industriale compacte și echipamentele sensibile. Integrând module Peltier de înaltă performanță, plăci reci personalizate, radiatoare și ventilatoare într-un singur subansamblu solid, această soluție oferă răcire directă la fața locului, fără adezivi organici sau bucle de fluid. Protejează diodele laser, instrumentele de diagnostic medical și electronicele de telecomunicații de vibrații mecanice, supraîncălzire și degradarea performanței.

Cum funcționează?

Ansamblurile răcitoare termoelectrice Direct-to-Aer folosesc efectul Peltier pentru a îndepărta căldura de pe o suprafață de montare țintă și pentru a o disipa în mediul înconjurător.

Calea termica:

Sursă de căldură țintă → Placă pe partea rece/radiator de căldură → Modul TEC → Radiator pe partea fierbinte → Ventilator de evacuare → Aer ambiental

Când se aplică curent continuu, căldura absorbită de placa rece se deplasează prin elementele semiconductoare către radiatorul din partea fierbinte. Ventilatorul din partea fierbinte evacuează continuu căldura reziduală în aerul ambiant, în timp ce un ventilator opțional pe partea rece circulă aerul rece în interiorul carcasei. Performanța generală depinde de sarcina termică (Qmax), diferența de temperatură țintă (ΔTmax), curentul de intrare (Imax) și eficiența de absorbție a căldurii ambientale.

Caracteristici cheie

Transfer termic direct suprafață-aer: absoarbe căldura direct de pe suprafețele de montare pe partea rece și o evacuează în aerul ambiant prin radiatoare cu convecție forțată.

Fiabilitate în stare solidă: elimină compresoarele, buclele de agent frigorific și părțile mecanice în mișcare (cu excepția ventilatoarelor) pentru o funcționare silențioasă, fără vibrații.

Răspuns termic rapid: Permite comutarea instantanee a încălzirii/răcirii și reglarea fină a temperaturii prin ajustarea curentului DC de intrare.

Asamblarea mediului inert: lipirea în vid și ambalarea în atmosferă inertă previn oxidarea internă, degazarea și degradarea termică.

Amprentă compactă și robustă: se integrează cu ușurință în carcase cu spațiu limitat, dulapuri de telecomunicații în aer liber și unități portabile de diagnosticare.

Proiectat la comandă: geometria plăcii reci, configurațiile ventilatoarelor, tensiunile de funcționare și capacitățile termice se potrivesc cu design-urile specifice ale carcasei.

Aplicații țintă primară

Carcase electronice de precizie Protejează electronicele sensibile de control, sursele de alimentare și modulele de automatizare de suprasarcina termică în carcase etanșe.

Echipamente de diagnostic medical Ansamblurile de răcire termoelectrică Direct-to-Aer oferă un control termic stabil și fără vibrații pentru analizoare clinice, componente de imagistică medicală și reactivi sensibili la temperatură.

Sisteme optice și laser Menține temperaturi fixe pentru diodele laser de mare putere și senzorii optici pentru a elimina deviația lungimii de undă și distorsiunea semnalului.

Hardware de telecomunicații Asigură răcirea continuă a dulapurilor de telecomunicații exterioare la distanță și a stațiilor de bază unde întreținerea compresorului este imposibilă.

Opțiuni de personalizare

1. Capacitatea de răcire (Qmax): configurații TEC cu o singură etapă sau cu mai multe trepte concepute pentru a se potrivi sarcinilor termice țintă.

2. Interfețe cu placă rece: modele personalizate de găuri de montare, specificații de planeitate a suprafeței și dimensiuni de bloc rece cu atașare directă.

3. Disiparea pe partea aerului: profile personalizate de extrudare a radiatorului, integrarea conductelor de căldură și selecția ventilatorului cu CFM ridicat/rezistent la apă.

4. Parametri electrici: tensiuni de funcționare adaptate (12 V, 24 V, 48 V CC), limite maxime de curent (Imax) și termistori/senzori NTC integrati.

5. Protecția mediului: ventilatoare opționale cu clasificare IP, acoperiri conforme și tratamente de suprafață anticorozive pentru medii în aer liber dure.

De ce să alegeți X-Meritan?

Control intern al producției: Supraveghere completă de la testarea semiconductoarelor până la asamblarea finală, lipirea în vid și etanșarea ermetică.

Standarde stricte de calitate: 100% din ansambluri sunt supuse unor teste riguroase de rezistență AC (Rac), conductivitate termică și coeficient Seebeck.

Sinergie avansată a materialelor: alimentat de materiale termoelectrice extrudate interne de înaltă rezistență pentru o eficiență termică superioară și o durată de viață lungă.

Prototip până la producție în volum: suport tehnic complet de la simularea termică inițială și aspectul CAD până la fabricarea în volum.

Întrebări frecvente

Ce sunt ansamblurile răcitoare termoelectrice direct la aer?

Este o unitate de management termic cu stare solidă care utilizează module Peltier pentru a trage căldura direct de pe o suprafață solidă sau o placă rece și o evacua în aerul din jur folosind un radiator și un ventilator răcit cu aer.

Când ar trebui să aleg răcirea direct-aer în detrimentul răcirii lichid-aer?

Ansamblurile direct-aer sunt ideale atunci când sursa de căldură poate fi montată direct pe o placă rece sau când instalarea buclelor de lichid, a pompelor și a tuburilor este imposibilă din cauza constrângerilor de spațiu, greutate sau întreținere.

Poate acest ansamblu să ofere atât răcire, cât și încălzire?

Da. Prin inversarea polarității curentului de curent continuu aplicat, modulul termoelectric inversează direcția fluxului de căldură, permițând comutarea fără întreruperi între încălzirea activă și răcire.

Ce parametri sunt necesari pentru a evalua un design personalizat de ansamblu?

Pentru a determina configurația optimă, furnizați sarcina termică țintă (Qc), diferența de temperatură necesară (ΔT), temperatura ambientală maximă, spațiul de instalare disponibil/constrângerile CAD și tensiunea DC preferată.
