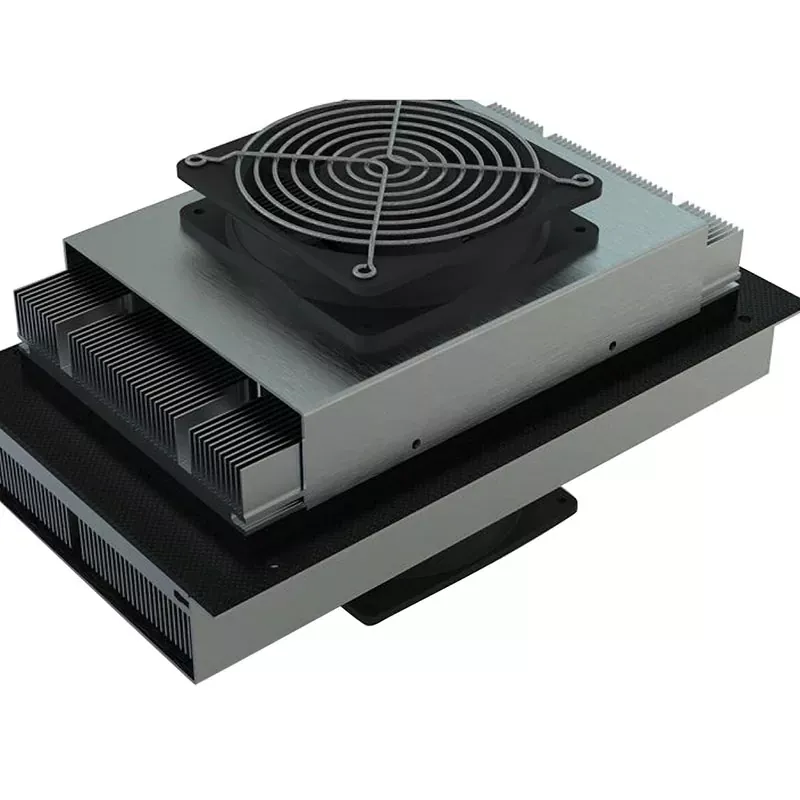

Ansambluri răcitoare termoelectrice aer-aer

Ansamblurile răcitoare termoelectrice aer-aer X-meritan oferă o soluție de gestionare termică în stare solidă compactă, foarte integrată. Prin eliminarea compresoarelor convenționale, a liniilor de agent frigorific și a buclelor complexe de circulație a lichidului, aceste ansambluri utilizează schimbătoare de căldură direct pe partea aerului și module termoelectrice semiconductoare de înaltă fiabilitate pentru a facilita schimbul eficient de căldură, eficientizând în mod semnificativ arhitectura echipamentului, prevenind în același timp riscurile de scurgere.

Folosind capacitățile de integrare verticală ale X-meritan - cuprinzând materialele termoelectrice brute și dezvoltarea componentelor de bază până la proiectarea termică la nivel de sistem - fiecare ansamblu este supus verificării 100% a modulelor, testelor de rezistență AC și testelor riguroase de stres cu cicluri de temperatură pentru a asigura stabilitate pe termen lung și fiabilitate ridicată.

Caracteristicile produsului

Răcire în stare solidă fără compresor

Ansamblurile răcitoare termoelectrice aer-aer folosesc module termoelectrice semiconductoare pentru a crea o diferență de temperatură prin intrarea de curent continuu. Sistemul de răcire nu necesită compresor sau circuit de răcire convențional.

Structură de asamblare compactă

Componentele de răcire sunt integrate într-un ansamblu compact, mai degrabă decât să se bazeze pe o unitate de refrigerare separată. Această structură ajută la reducerea spațiului de instalare necesar în interiorul sau în jurul echipamentelor electronice, instrumentelor și sistemelor închise.

Perturbare mecanică redusă

Fără compresor sau alt mecanism de refrigerare mecanic mare, ansamblul generează vibrații mecanice minime în timpul funcționării.

Răcire și încălzire într-un singur ansamblu

Modulul termoelectric poate comuta între răcire și încălzire prin inversarea direcției curentului DC. Prin urmare, un ansamblu de management termic poate susține reglarea temperaturii în diferite condiții de funcționare fără a adăuga un element de încălzire separat pentru controlul de bază al temperaturii bidirecționale.

Reglare precisă a temperaturii

Efectul termoelectric răspunde direct la modificările de intrare electrică, permițând reglarea ieșirii termice prin sistemul de control. Configurațiile cu feedback de temperatură pot fi utilizate acolo unde echipamentul necesită condiții de temperatură controlate și repetabile.

Fără circuit de răcire cu lichid

Ansamblurile răcitoare termoelectrice aer-aer transferă căldura prin schimbătoarele de căldură pe partea de aer și nu necesită o buclă de circulație a lichidului. Acest lucru elimină necesitatea conductelor de răcire, a pompelor, a rezervoarelor și a conexiunilor asociate cu bucla de lichid din arhitectura de răcire.

Capacitate mare de temperatură de funcționare

Ansamblurile pot fi configurate pentru echipamente care funcționează într-un interval larg de temperatură de la -40°C la +85°C. Selectarea componentelor și configurația ansamblului pot fi adaptate la condițiile de mediu și de funcționare așteptate ale echipamentului.

Configurabil pentru diferite modele de echipamente

X-Meritan poate configura ansamblul în funcție de capacitatea de răcire necesară, tensiunea, curentul, dimensiunile, fluxul de aer, precizia controlului temperaturii și cerințele de montare. Acest lucru permite ca unitatea de management termic să fie adaptată la constrângerile mecanice și electrice ale echipamentului țintă.

Parametrii produsului

TEC aer-aer vs. răcire pe bază de lichid

Pentru aplicațiile care nu necesită o buclă de răcire cu lichid, o configurație TEC pe partea de aer poate simplifica integrarea sistemului.

Arhitectura adecvată depinde de capacitatea de răcire, fluxul de căldură, condițiile ambientale, spațiul disponibil, fluxul de aer și designul echipamentului.

Aplicații tipice pentru echipamente

Carcase electronice și echipamente de telecomunicații

Ansamblurile răcitoare termoelectrice aer-aer pot elimina căldura acumulată în interiorul dulapurilor exterioare, echipamentelor de comunicații și carcaselor electronice. Circulația aerului pe partea rece distribuie răcirea peste carcasă, în timp ce partea fierbinte respinge căldura colectată în mediul înconjurător.

Instrumente de laborator și cercetare

Pentru echipamentele de laborator care necesită temperaturi stabile și perturbări mecanice reduse, răcirea termoelectrică în stare solidă evită vibrațiile compresorului și circulația agentului frigorific. Ansamblul poate fi configurat în funcție de cerințele termice ale instrumentelor analitice și de cercetare.

Echipamente medicale și de diagnosticare

Componentele sensibile la temperatură din instrumentele de diagnostic și medicale pot necesita condiții termice controlate. Configurațiile TEC aer-aer pot asigura răcire sau încălzire localizată fără a introduce un circuit de lichid în echipament.

Echipamente optice și semiconductoare

Echipamentele de procesare, testare, laser și optice semiconductoare pot conține componente ale căror performanțe se modifică odată cu temperatura. Managementul termic pe partea de aer pe bază de TEC poate fi utilizat acolo unde sunt necesare îndepărtarea controlată a căldurii și stabilitatea temperaturii.

Echipamente industriale specializate

Sistemele de control industrial, echipamentele de inspecție și alte utilaje care funcționează în condiții variabile de mediu pot folosi ansamblul pentru a gestiona acumularea internă de căldură, menținând în același timp o temperatură de funcționare definită.

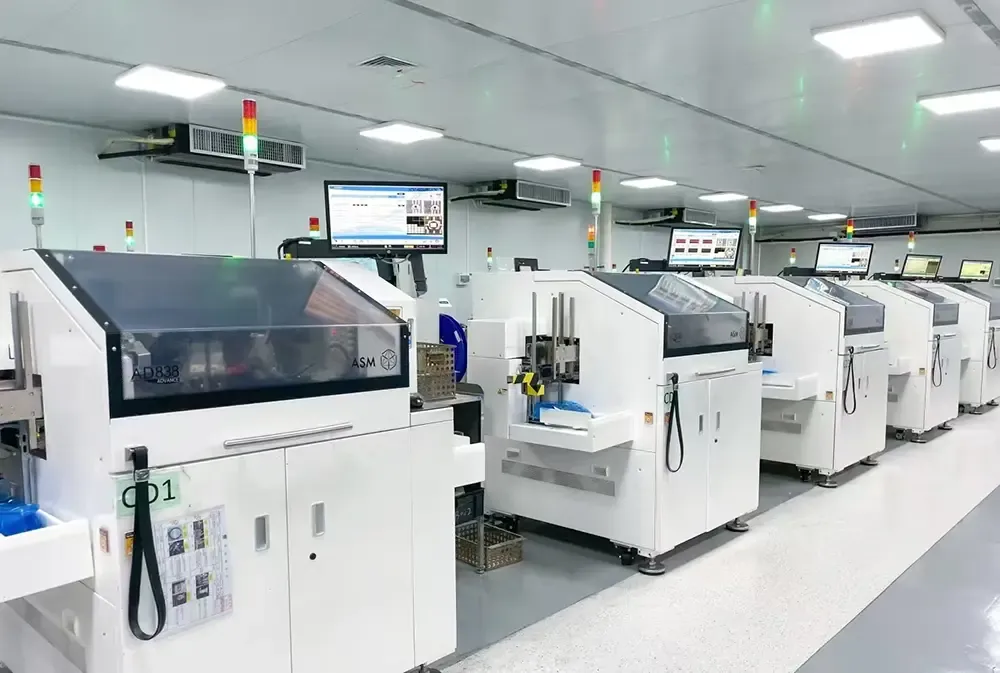

Procesul de fabricație și testare

Verificare 100% a modulului

Fiecare modul de ansambluri termoelectrice de răcire aer-aer este testat pentru rezistivitate electrică, conductivitate termică și coeficient Seebeck înainte de asamblare. Testarea identifică abaterile electrice sau termice înainte ca modulul să intre în sistemul de răcire finit.

Validarea materialului

Materialele semiconductoare termoelectrice sunt evaluate pentru proprietăți electrice și termice consistente. Măsurătorile de valoare sunt utilizate ca parte a verificării performanței materialelor și modulelor.

Integritatea joncțiunii de lipire

Testarea rezistenței AC este efectuată pentru a verifica conexiunile electrice interne ale modulului termoelectric. Testul este destinat să identifice rezistența anormală asociată cu defectele joncțiunii de lipire.

Controlul integrității modulului

Modulele termoelectrice defecte sau inactive sunt ecranate înainte de integrare. Un modul eșuat poate crea o cale termică ineficientă și poate reduce diferența de temperatură disponibilă în ansamblu.

Testarea asamblarii finale

Ansamblurile finalizate sunt supuse unor teste de performanță și de stres, inclusiv cicluri de temperatură în intervalele de funcționare specificate. Testarea evaluează integritatea mecanică și termică a ansamblului finalizat la schimbări repetate de temperatură.

De ce să alegeți X-Meritan

X-Meritan lucrează cu materiale termoelectrice, dezvoltarea componentelor de bază, proiectarea managementului termic și selecția la nivel de sistem. Această capacitate verticală permite ansamblului de răcire să fie evaluat de la nivelul materialului TEC și al modulului până la arhitectura termică a aerului.

Compania servește aplicații în comunicații prin fibră optică, echipamente industriale și medicale, electronice auto, electronice de larg consum și instituții de cercetare. Domeniul său tehnic acoperă dezvoltarea materialelor termoelectrice, personalizarea componentelor, proiectarea soluției de disipare a căldurii și asistența la selecție.

FAQ

Ce este un ansamblu răcitor termoelectric aer-aer?

Este un ansamblu de management termic în stare solidă care utilizează un modul termoelectric pentru a transfera căldura de la un flux de aer la altul. Schimbătoarele de căldură și ventilatoarele asigură circulația necesară a aerului pe părțile reci și calde.

Ansamblurile răcitoare termoelectrice aer-aer oferă atât răcire, cât și încălzire?

Da. Inversarea direcției curentului de curent continuu prin modulul termoelectric inversează direcția de transfer de căldură, permițând ansamblului să asigure fie răcire, fie încălzire.

Cum selectez capacitatea de răcire necesară?

Începeți cu sarcina termică continuă și de vârf a echipamentului, apoi luați în considerare temperatura ambiantă, temperatura țintă, fluxul de aer și capacitatea disponibilă de respingere a căldurii pe partea fierbinte. Aceste condiții trebuie evaluate împreună la selectarea ansamblului.

Dimensiunile pot fi personalizate?

Da. Dimensiunile, configurația fluxului de aer, structura de montare, cerințele electrice și alte caracteristici de asamblare pot fi dezvoltate în funcție de proiectarea echipamentului.

Ce informații sunt necesare pentru o ofertă de montaj TEC?

Furnizați capacitatea de răcire necesară, temperatura ambiantă, temperatura țintă, spațiul de instalare disponibil, sursa de alimentare CC, condițiile de flux de aer, mediul de operare și cerințele de control al temperaturii. Acești parametri permit evaluarea configurației ansamblului în raport cu aplicația reală.

Este un ansamblu TEC aer-aer potrivit pentru sarcini termice mari?

Adecvarea depinde de sarcina reală de căldură, temperatura ambiantă, diferența de temperatură necesară, debitul de aer și rejectarea căldurii disponibile. Aplicațiile care depășesc capacitatea practică a unei configurații TEC pe partea de aer ar trebui evaluate în raport cu arhitecturile alternative de management termic.
