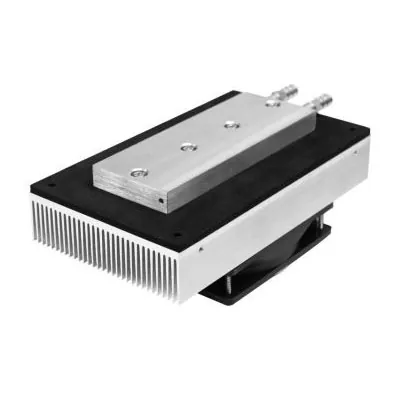

Ansambluri răcitoare termoelectrice lichid-aer

X-Meritan dezvoltă și produce componente de răcire termoelectrice. Aceste componente pot fi configurate în funcție de debitul de lichid, sarcina termică, temperatura țintă, spațiul de instalare disponibil și cerințele de disipare a căldurii pe partea de aer. Producem ansambluri de răcire termoelectrice lichid-aer, o soluție integrată de management termic care utilizează module termoelectrice pentru a transfera căldura din circuitul lichid în aerul din jur. Acest sistem integrează o placă rece de lichid, un răcitor termoelectric, un radiator și un ventilator într-o singură componentă, oferind controlul activ al temperaturii pentru echipamentele răcite cu lichid, fără a fi nevoie de un compresor sau agent frigorific.

Caracteristici cheie

●Transfer de căldură lichid-aer: Transferă căldura din circuitul lichid în aerul ambiant printr-un modul de răcire termoelectric și un radiator răcit cu aer.

Control activ al temperaturii: Oferă răcire și încălzire activă pentru aplicațiile care necesită temperaturi controlate ale lichidului.

Design integrat: Combină modulul TEC, placa rece lichidă, radiatorul, ventilatorul și componentele aferente într-un ansamblu termic compact.

Fără agent frigorific: utilizează răcire termoelectrică în stare solidă fără compresor sau circuit de agent frigorific.

Compact și cu vibrații reduse: Fără compresor mecanic în cadrul TEC, ceea ce face ca ansamblul să fie potrivit pentru echipamente sensibile și sisteme cu spațiu limitat.

Configurație personalizabilă: Capacitatea de răcire, dimensiunile, interfețele lichide, caracteristicile electrice și componentele pe partea de aer pot fi personalizate în funcție de cerințele aplicației.

Cum funcționează un ansamblu TEC lichid-aer?

Un ansamblu răcitor termoelectric lichid-aer folosește efectul Peltier pentru a muta căldura din partea lichidă în partea cu aer.

Calea termică de bază este:

●lichid → Placă rece → Modul TEC → Radiator → Ventilator → Aer ambiental

Atunci când modulului TEC este aplicată curent continuu, căldura este absorbită de pe placa rece lichidă și transferată către radiatorul din partea fierbinte. Ventilatorul forțează apoi aerul prin radiatorul pentru a elimina căldura în mediul înconjurător.

Performanța de răcire depinde de modulul TEC, debitul lichidului, interfața termică, disiparea căldurii pe partea fierbinte, temperatura ambiantă și condițiile electrice de funcționare.

Aplicații

Echipamente laser și optice

Folosit pentru stabilizarea temperaturii sistemelor laser, componentelor optice și altor echipamente optoelectronice răcite cu lichid.

Echipamente de laborator

Ansamblurile răcitoare termoelectrice lichid-aer sunt potrivite pentru instrumente analitice, sisteme de control al temperaturii de laborator și echipamente de testare care necesită temperaturi stabile ale lichidului.

Echipamente medicale și de diagnosticare

Poate fi integrat în echipamente medicale și de diagnostic unde este necesar un control compact al temperaturii lichidului.

Electronică industrială

Potrivit pentru răcirea buclelor de lichid în echipamente electronice, sisteme de control, senzori și alte dispozitive industriale sensibile la căldură.

Sisteme de baterii și energie

Poate fi folosit pentru gestionarea termică localizată a componentelor legate de baterie și a altor sisteme care necesită răcire cu lichid.

Control termic de precizie

Potrivit pentru aplicații care necesită temperaturi controlate ale lichidului fără refrigerare pe bază de compresor.

Opțiuni de personalizare

X-Meritan poate dezvolta ansambluri de răcitor termoelectric lichid-aer în conformitate cu cerințele termice și mecanice specifice aplicației.

Personalizarea poate include:

● Dimensiunea și configurația modulului TEC

● Capacitatea de răcire

● Dimensiunile plăcii rece lichide

● Configurația de intrare și de evacuare a lichidului

● Cerințe pentru tuburi sau fitinguri

● Debitul lichidului

● Dimensiunile radiatorului

● Dimensiunea ventilatorului și fluxul de aer

● Tensiune și curent de funcționare

● Senzori de temperatură

● Structură de montare

● Conexiuni electrice

● Dimensiunile generale ale ansamblului

Clienții pot furniza cerințe termice, desene inginerești, mostre existente sau specificații ale echipamentelor pentru evaluare.

De ce să alegeți X-Meritan?

Soluții TEC integrate: modulele TEC, plăcile reci lichide, radiatoarele și ventilatoarele pot fi proiectate ca un singur ansamblu termic.

Expertiză în materiale termoelectrice: Dezvoltarea internă a materialelor termoelectrice acceptă configurații TEC specifice aplicației.

Design termic personalizat: Capacitatea de răcire, debitul de lichid, dimensiunile și parametrii electrici pot fi adaptate sistemului real.

Prototip până la producție: suport de la proiectarea termică și dezvoltarea prototipului până la testare și producție în volum.

Inginerie axată pe aplicație: proiectarea ia în considerare calea termică completă, mai degrabă decât selectarea separată a modulului TEC.

Întrebări frecvente

Ce este un ansamblu răcitor termoelectric răcit cu lichid?

Este un ansamblu de răcire integrat care utilizează un modul termoelectric pentru a transfera căldura dintr-un circuit lichid în aerul din jur. Este alcătuit dintr-o placă rece de lichid, un modul de răcire termoelectrică (TEC), un radiator răcit cu aer și un ventilator.

Care este diferența dintre răcirea TEC răcită cu lichid și răcită cu aer?

Un ansamblu TEC răcit cu lichid răcește lichidul printr-o placă rece și disipează căldura în aerul din jur printr-un radiator. Această configurație este foarte utilă atunci când o sursă de căldură este conectată la circuitul de lichid sau când răcirea cu lichid asigură un contact termic mai bun cu echipamentul țintă.

Poate acest ansamblu să ofere simultan atât funcțiile de răcire, cât și de încălzire?

Da. Prin inversarea polarității modulului TEC, direcția transferului de căldură poate fi inversată, permițând aceluiași ansamblu să ofere fie încălzire activă, fie răcire atunci când proiectarea sistemului acceptă controlul bidirecțional al temperaturii.

Ce informații sunt necesare pentru un design personalizat?

Cele mai utile informații includ sarcina termică, tipul de lichid, debitul lichidului, temperatura de intrare, temperatura țintă, temperatura ambiantă, spațiul de instalare disponibil, sursa de alimentare și cerințele de conectare. Desenele sau mostrele tehnice ne pot ajuta, de asemenea, să evaluăm structura mecanică.

X-Meritan poate personaliza conexiunile de lichid și radiatoarele?

Da. Conexiunile de intrare/ieșire a lichidului, dimensiunile plăcii reci, configurația radiatorului, selecția ventilatorului, structura de montare și dimensiunile generale ale ansamblului pot fi personalizate pentru a se potrivi aplicației.
