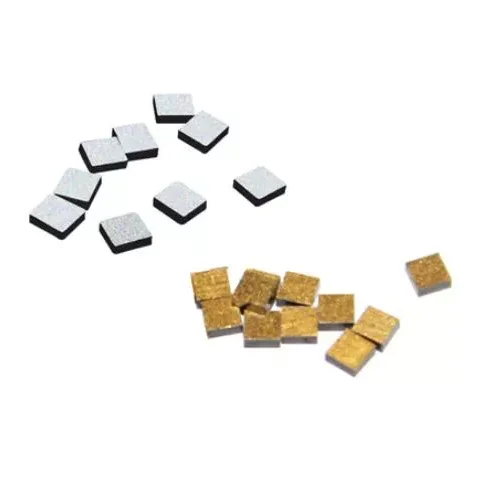

NTC la temperatură joasă

Termistorii NTC de temperatură joasă de la X-Meritan sunt proiectați pentru detectarea temperaturii în medii cu temperatură scăzută și criogenice în care este necesar un răspuns definit rezistență-temperatură. Elementul senzor este fabricat dintr-un compozit sinterizat de oxizi metalici, oferind coeficientul negativ de temperatură necesar pentru a detecta schimbările de temperatură prin variația rezistenței.

Termistorul poate fi configurat pentru aplicații, inclusiv detectarea nivelului de lichid criogenic, monitorizarea temperaturii înfășurării motorului, echipamente energetice noi, automatizări industriale și sisteme specializate de laborator sau medicale. Caracteristicile de rezistență, dimensiunile senzorului, încapsularea, firele de plumb și alte specificații pot fi adaptate la cerințele echipamentului.

Principiul coeficientului de temperatură negativ

NTC înseamnă coeficient de temperatură negativ. Caracteristica sa fundamentală este că rezistența electrică se modifică invers cu temperatura.

Temperatură mai scăzută → Rezistență mai mare

Temperatură mai mare → Rezistență mai mică

Când temperatura din jur se modifică, rezistența materialului de detectare a oxidului de metal sinterizat se modifică în consecință. Circuitul de măsurare determină temperatura măsurând această rezistență și comparând-o cu caracteristica rezistență-temperatură (R/T) specificată a termistorului.

Caracteristici electrice

Comportamentul electric al termistorului este definit de relația rezistență-temperatură și de toleranțele asociate cu parametrii specificați.

Valorile reale trebuie luate din specificațiile produsului aplicabile sau din datele de testare pentru configurația selectată. Pentru aplicațiile la temperatură scăzută, caracteristicile electrice ar trebui evaluate în intervalul real de detectare, mai degrabă decât de la valoarea rezistenței de 25°C.

Detectarea nivelului de lichid criogenic

Termistorul poate fi configurat pentru detectarea nivelului lichidului în medii criogenice, cum ar fi azotul lichid și oxigenul lichid.

Principiul de detectare se bazează pe modificări ale stării termice din jurul elementului de detectare. Când elementul se schimbă între condițiile acoperite cu lichid și cele expuse la vapori, rezistența sa se schimbă în consecință. Un circuit de măsurare sau control poate folosi această variație de rezistență pentru a identifica starea corespunzătoare a nivelului lichidului.

Pentru această aplicație, poziția de detectare, intervalul de temperatură țintă, caracteristica R/T, încapsularea și metoda de instalare trebuie luate în considerare împreună. Configurația ar trebui, de asemenea, evaluată în raport cu mediul real și cu structura echipamentului, în special pentru aplicațiile care implică lichide criogenice.

Monitorizarea temperaturii înfășurării motorului

Termistorul poate fi încorporat în înfășurările motorului pentru a monitoriza schimbările de temperatură în timpul funcționării.

Instalat aproape de înfășurare, NTC furnizează un semnal electric dependent de temperatură care poate fi conectat la un circuit de protecție sau control. Modificările temperaturii înfășurării produc modificări de rezistență corespunzătoare, permițând sistemului să identifice condițiile termice anormale și să inițieze monitorizarea sau răspunsul de protecție necesar.

Aplicațiile cu motor necesită o luare în considerare cu atenție a dimensiunilor senzorului, cerințelor de izolație, construcției firului de plumb, caracteristicilor de rezistență și poziției de instalare. Senzorul trebuie să se încadreze în spațiul de înfășurare disponibil, menținând în același timp izolația electrică și aranjamentul de conectare necesare.

Alte domenii de aplicare

Termistorul poate fi, de asemenea, integrat în echipamente în care feedback-ul la temperatură scăzută este necesar pentru controlul procesului, protecție sau managementul termic.

Domeniile aplicabile includ echipamente energetice noi, sisteme de automatizare industriale, echipamente de laborator, sisteme medicale de răcire și module de răcire specializate. Configurația adecvată depinde de temperatura de funcționare, interfața electrică, condițiile de instalare și caracteristicile de detectare necesare.

Producție și asigurare a calității

X-Meritan are o experiență de peste 10 ani în managementul termic al semiconductorilor, cu capacități care acoperă dezvoltarea materialelor, fabricarea componentelor, asamblarea, testarea și proiectarea soluțiilor de management termic.

Facilitățile sale de producție și testare susțin procese, inclusiv lipirea, refluxarea, distribuirea, tăierea, etanșarea, întărirea și imprimarea. Evaluarea calității termistorului poate include inspecția materialului, producerea elementelor, sinterizarea, încapsularea, testarea electrică, testarea R/T, inspecția dimensională și verificarea finală în conformitate cu cerințele aplicabile ale produsului.

O secvență tipică de producție și inspecție este:

Pregătirea materialului → Producția elementelor → Sinterizare → Încapsulare → Testare electrică → Testare R/T → Inspecție finală

Sistemul de management al calității al companiei este certificat ISO 9001:2015. Conformitatea RoHS și REACH poate fi furnizată pentru produsele și configurațiile aplicabile.

Desenele și mostrele clienților pot fi, de asemenea, folosite ca referințe de dezvoltare atunci când o configurație standard nu îndeplinește cerințele echipamentului țintă. Verificarea eșantionului poate fi finalizată înainte de producția în volum pentru a confirma specificațiile electrice și mecanice necesare.

FAQ

Ce înseamnă NTC?

NTC înseamnă coeficient de temperatură negativ. Un termistor NTC are o rezistență care scade pe măsură ce temperatura crește și crește pe măsură ce temperatura scade. Această relație previzibilă permite ca componenta să fie utilizată pentru măsurarea temperaturii, monitorizare și protecție.

Ce indică valoarea R25 și B într-un NTC?

R25 este rezistența nominală măsurată la 25°C, în timp ce valoarea B descrie relația rezistență-temperatura într-un interval de temperatură specificat. Ambele sunt utilizate împreună cu caracteristica R/T aplicabilă atunci când se evaluează un termistor.

Poate fi folosit un NTC pentru detectarea nivelului de azot lichid sau oxigen lichid?

Un NTC poate fi configurat pentru detectarea nivelului de lichid criogenic atunci când caracteristicile sale rezistență-temperatură, ambalajul, poziția de instalare și interfața electrică sunt potrivite pentru aplicație. Configurația finală trebuie verificată în raport cu temperatura de funcționare, mediu și condițiile echipamentului necesare.

Poate fi încorporat un NTC la temperatură joasă în înfășurările motorului?

Da. Un termistor poate fi proiectat pentru monitorizarea temperaturii înfășurării motorului încorporat atunci când dimensiunile, izolația, configurația cablului, domeniul de temperatură și caracteristicile electrice sunt compatibile cu structura motorului.
