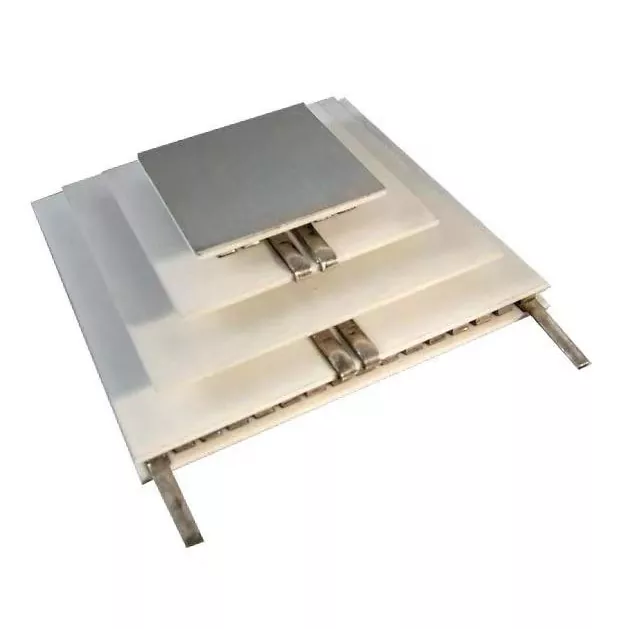

Răcitoarele termoelectrice în patru trepte oferite de fabrica X-Meritan din China sunt potrivite pentru echipamentele care necesită răcire profundă. Structura în patru etape nu este doar o creștere a numărului de module, ci permite fiecărei etape ulterioare să funcționeze pe baza temperaturii reduse creată de etapa anterioară, deplasându-se continuu către temperaturi mai scăzute pas cu pas. Pentru sarcinile de răcire profundă care sunt dificil de realizat cu răcitoarele termoelectrice convenționale cu o singură etapă, structura în mai multe etape poate deveni o opțiune importantă în proiectarea managementului termic al echipamentelor.
De asemenea, oferim materiale termoelectrice, răcitoare termoelectrice și componente aferente și putem discuta despre potrivirea și personalizarea produselor în funcție de cerințele specifice ale proiectului.
Răcitoarele termoelectrice în patru etape sunt dispozitive de răcire termoelectrică în mai multe trepte bazate pe principiul de răcire termoelectrică a semiconductorilor. Ele realizează o reducere pas cu pas a temperaturii prin patru etape continue de răcire.
Spre deosebire de echipamentele tradiționale de refrigerare compuse din compresoare, agenți frigorifici și părți mecanice în mișcare, acestea transferă în mod activ căldura din partea rece în partea fierbinte prin efectul termoelectric. Structura în patru etape permite fiecărei etape să gestioneze o parte a procesului de formare a diferenței de temperatură, extinzând în cele din urmă efectul de răcire la partea rece din a patra etapă.
Răcitoarele termoelectrice în patru trepte constă din patru straturi de răcire termoelectrice care funcționează continuu. Etapa anterioară reduce temperatura de bază de operare pentru următoarea etapă, iar căldura este transferată treptat prin structura cu mai multe etape, permițând părții reci din a patra etapă să continue să lucreze spre temperaturi mai scăzute.
Spre deosebire de structurile care se bazează pe disiparea naturală a căldurii sau pe conducția termică pasivă, acesta transferă în mod activ căldura prin efectul Peltier.
Când sistemul este pornit, modulul termoelectric începe să funcționeze. Partea rece absoarbe căldură, în timp ce partea fierbinte eliberează căldură, permițându-i să participe activ la reducerea și stabilizarea temperaturii în funcție de cerințele echipamentului.
Adoptă tehnologia de răcire termoelectrică în stare solidă fără părți mecanice în mișcare și nu se bazează pe agenți frigorifici tradiționali.
Această structură este potrivită pentru sistemele care sunt sensibile la vibrațiile mecanice, au spațiu interior limitat sau necesită componente de refrigerare mecanice reduse. Fără mecanisme de mișcare, cum ar fi compresoarele, caracteristicile sale de funcționare sunt mai potrivite pentru mediile de management termic de precizie.
Valoarea principală a structurii în patru etape este capacitatea sa de a crește treptat diferența de temperatură, făcând-o potrivită pentru aplicații care necesită niveluri de temperatură mai scăzute.
Nu este folosit doar pentru răcire, ci și pentru sistemele care necesită reglare și stabilizare activă a temperaturii.
Atunci când echipamentul trebuie să mențină o anumită temperatură pe partea rece, răcitorul termoelectric poate acționa ca o componentă de execuție în sistemul de management termic și poate lucra împreună cu componentele de detectare și control al temperaturii.
Structura termoelectrică în mai multe etape poate realiza o răcire în mai multe etape într-un spațiu compact fără a necesita componente mecanice mari utilizate în sistemele tradiționale de refrigerare prin compresie.
Pentru echipamentele cu spațiu intern limitat care necesită răcire profundă, structurile termoelectrice în mai multe etape oferă o valoare semnificativă pentru integrarea sistemului.
Răcirea termoelectrică se bazează pe efectul Peltier. Când se aplică electricitate, transferul de căldură are loc în interiorul materialelor termoelectrice, creând o parte rece și una fierbinte.
Pentru o structură în patru etape, procesul de lucru include:
1. Prima etapă de răcire: Prima etapă transferă căldură și stabilește diferența inițială de temperatură.
2. A doua etapă de răcire: A doua etapă folosește temperatura mai scăzută creată de prima etapă ca bază de funcționare și continuă să reducă temperatura.
3. A treia etapă de răcire: Temperatura continuă să se miște spre un nivel mai scăzut în timp ce căldura este transferată continuu către partea fierbinte.
4. A patra etapă de răcire: Etapa finală continuă răcirea profundă, făcând din partea rece din a patra etapă punctul cu cea mai scăzută temperatură din întreaga structură cu mai multe etape.
Răcitoarele noastre termoelectrice în patru trepte pot fi utilizate în aplicații profesionale, cum ar fi echipamente de diagnosticare, echipamente de analiză a sângelui și sisteme de control al temperaturii de laborator.
În echipamentele legate de semiconductori, controlul temperaturii afectează direct anumite medii de proces și condițiile de funcționare ale componentelor electronice. Produsul nostru poate fi aplicat în sistemele industriale de management termic care necesită răcire profundă localizată.
Răcitoarele termoelectrice cu mai multe trepte pot fi utilizate în echipamentele de comunicare sensibile la temperatură, dispozitivele optoelectronice și echipamentele legate de laser.
Cu tehnologia de răcire termoelectrică în stare solidă, este potrivit pentru aplicații aerospațiale.
A1: Sunt potrivite în principal pentru echipamente profesionale care necesită răcire profundă sau stabilizare precisă a temperaturii, inclusiv echipamente medicale și de laborator, echipamente semiconductoare, echipamente de comunicații și optoelectronice, sisteme aerospațiale și echipamente industriale speciale. Dacă sunt potrivite pentru un proiect specific, trebuie confirmat pe baza temperaturii țintă, a încărcăturii termice și a condițiilor de disipare a căldurii pe partea fierbinte.
A2: Principala diferență constă în etapele de răcire. O structură în patru etape constă din patru straturi de răcire termoelectrice care funcționează continuu. Fiecare etapă ulterioară funcționează pe baza temperaturii mai scăzute create de etapa anterioară, făcându-l potrivit pentru aplicații care necesită diferențe de temperatură mai mari și răcire mai profundă.
A3: Produsul adoptă tehnologia de răcire termoelectrică în stare solidă și nu se bazează pe agenți frigorifici utilizați în sistemele tradiționale de refrigerare prin compresie mecanică.
A4: După după ce răcitorul termoelectric absoarbe căldură din partea rece, căldura trebuie eliberată prin partea fierbinte. Dacă temperatura din partea fierbinte continuă să crească, capacitatea de răcire și stabilirea diferenței de temperatură a structurii în mai multe etape vor fi afectate. Prin urmare, radiatoarele, metodele de răcire și spațiul de instalare trebuie luate în considerare împreună în timpul etapei de proiectare a proiectului.
A5: Dacă un produs standard poate fi aplicat direct depinde de cerințele echipamentului. Vă recomandăm să furnizați informații precum temperatura țintă, sarcina termică, dimensiunile de instalare și condițiile de alimentare înainte de cumpărare, astfel încât să poată fi confirmată o structură adecvată a produsului. Pentru proiectele cu desene sau mostre existente, materialele aferente pot fi furnizate direct pentru potrivirea produselor.
A6: Da. Susținem dezvoltarea de produse pe baza desenelor sau mostrelor clienților. În prima etapă de comunicare, vom discuta cerințele produsului, vom confirma soluția și vom continua cu producția ulterioară.
A7: Da. Gama de produse X-Meritan include și produse NTC și Temperature Controller. Pentru proiectele care necesită detectarea temperaturii, controlul temperaturii și soluții de răcire termoelectrică, selecția produsului poate fi discutată în funcție de cerințele specifice ale sistemului.
