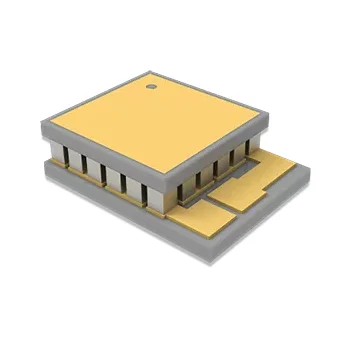

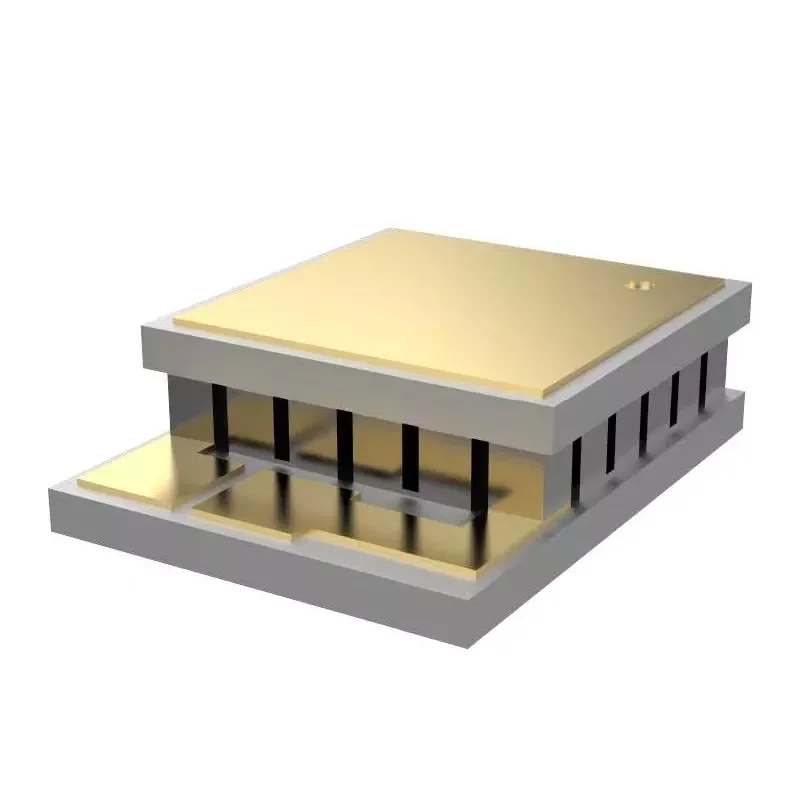

Micro racitoare termoelectrice pentru optoelectronice

X-Meritan cuprinde capabilități în dezvoltarea materialelor termoelectrice, fabricarea componentelor răcitorului termoelectric (TEC) și proiectarea soluțiilor termice. Aceste răcitoare micro termoelectrice pentru dispozitive optoelectronice utilizează efectul Peltier pentru răcirea sau încălzirea activă, eliminând nevoia de compresoare, agenți frigorifici sau piese mecanice în mișcare. Sunt potrivite pentru componente sensibile la temperatură, cum ar fi diode laser, dispozitive optice de comunicație, fotodetectoare, module lidar și alte componente optoelectronice compacte.

Caracteristici:

●  Design miniaturizat, potrivit pentru ambalaje optoelectronice și electronice de precizie cu spațiu limitat.

●  Acceptă controlul precis al temperaturii, ajutând la reducerea impactului variației de temperatură asupra performanței dispozitivului.

●  Structură de răcire în stare solidă, fără piese mobile, asigurând o funcționare stabilă și fiabilă pe termen lung.

●  Capacitate de temperatură înaltă: potrivit pentru aplicații care necesită un control stabil al temperaturii la temperaturi ambientale ridicate.

●  Fără vibrații sau zgomot mecanic: structura solidă este potrivită pentru sisteme optice de precizie și echipamente de măsurare sensibile.

●  Conform RoHS, facilitând aplicarea în proiecte de piață globală.

Scenarii de aplicare:

●  Controlul temperaturii pentru dispozitivele de comunicații optice, în special controlul temperaturii periferice pentru diodele laser, DFB-uri, EML-uri și TOSA/ROSA.

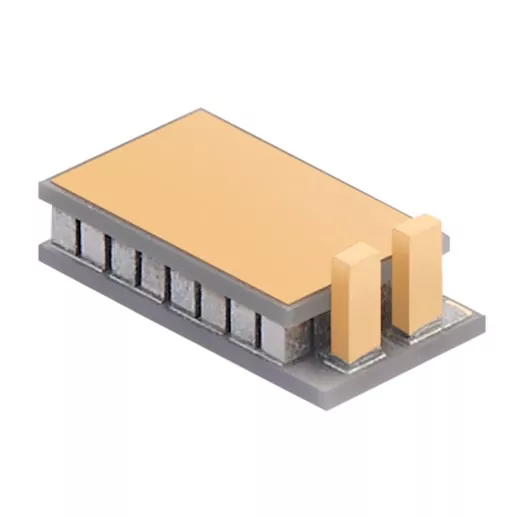

●  Stabilizarea temperaturii transmițătoarelor și receptoarelor LiDAR.

●  Surse de lumină și unități de detectare în echipamentele de testare medicală.

●  Bancuri de testare optică de precizie și platforme de calibrare de laborator.

●  Aplicații de ambalare care necesită dimensiuni mici, vibrații reduse și răspuns rapid.

Specificații și personalizare

Criterii de selecție

Când selectați răcitoare termoelectrice micro pentru optoelectronice, luați în considerare următorii parametri:

Dimensiuni: personalizat în funcție de baza dispozitivului și camera de montare

Grosimea: trebuie să echilibreze rezistența termică, forța de strângere și spațiul de asamblare

Curentul maxim de funcționare: trebuie să se potrivească cu sursa de alimentare a variatorului și strategia de control al temperaturii

Diferența maximă de temperatură (Delta Tmax): Depinde de condițiile radiatorului de la capătul cald

Capacitatea pompei de căldură (Qmax): determină cât de multă căldură poate fi îndepărtată

Rezistență și tensiune: afectează pierderile de unitate și precizia controlului

La personalizare, vom confirma:

Dimensiunile sursei de căldură: cip laser, pachet TO, microsenzor sau modul optoelectronic integrat.

Materiale de interfață: placare cu nichel, compatibilitate cu lipire sau cerințe speciale de metalizare.

Interval de temperatură de funcționare: stabilizare la temperatura camerei, funcționare la temperatură scăzută sau compensare la temperatură ridicată.

Cerințe structurale: construcție ultra-subțire, densitate mai mare a pompei de căldură sau alte restricții de spațiu.

Specificatii tehnice

De ce să alegeți X-Meritan?

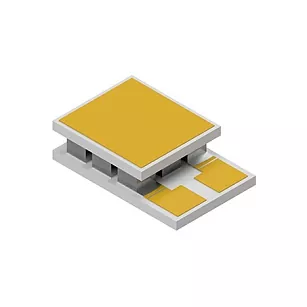

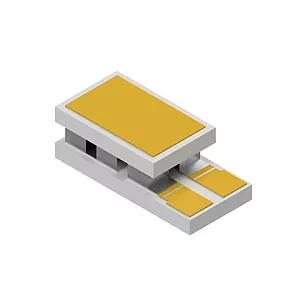

Design TEC miniatural: Micro TEC de 1,5 × 1,1 mm, cu o grosime minimă de 0,65 mm.

Densitate ridicată a pompei de căldură: Până la aproximativ 43 W/cm², potrivită pentru aplicații compacte, cu flux de căldură ridicat.

Expertiză în materiale termoelectrice: dezvoltarea internă a materialelor termoelectrice sprijină performanța TEC optimizată și design-urile specifice aplicației.

Soluții TEC personalizate: Dimensiuni personalizate, caracteristici electrice, configurație materială, metalizare și structuri de conectare în funcție de cerințele aplicației.

De la prototip la producție: sprijin de la proiectarea termică și dezvoltarea prototipului până la testare și producție în volum.

Întrebări frecvente

De ce este acest produs mai potrivit pentru dispozitivele optoelectronice decât radiatoarele standard?

Radiatoarele de căldură standard oferă doar răcire pasivă, astfel încât temperatura dispozitivului fluctuează odată cu modificările temperaturii ambientale. Răcitoarele micro-termoelectrice, pe de altă parte, controlează în mod activ temperatura, readucând temperatura de funcționare înapoi în intervalul țintă, făcându-le ideale pentru sistemele optoelectronice care sunt sensibile la variația de temperatură.

Ce ar trebui să fie prioritizat în proiectele cu diode laser?

Accentul nu ar trebui să se concentreze numai pe placa de răcire în sine, ci pe întreaga cale termică: contactul sursei de căldură, materialele de interfață, designul radiatorului și dacă curentul de acţionare este potrivit corespunzător.

Poate X-Meritan să personalizeze dimensiunea unui răcitor termoelectric (TEC)?

Da. X-Meritan poate evalua dimensiuni și configurații personalizate pe baza desenelor de inginerie, mostrelor sau specificațiilor aplicației. Personalizarea include dimensiunile, caracteristicile electrice, configurația materialului P/N, structura conexiunii și cerințele de interfață.
