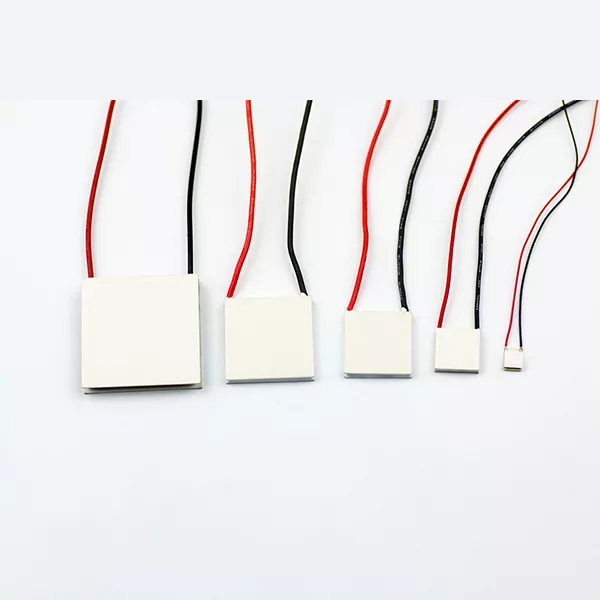

Racitoare generale TE cu conexiune seriala sau paralela pentru aplicatii speciale

Pentru aplicații în comunicații prin fibră optică, echipamente medicale, electronice auto, instrumente de laborator și alte sisteme de precizie, alegerea configurației TEC poate afecta direct performanța de răcire și eficiența generală a sistemului. X-Meritan acceptă configurații în serie, paralele și mixte serie-paralel, precum și soluții personalizate dezvoltate în jurul desenelor, mostrelor și condițiilor de aplicare ale clienților.

Configurație flexibilă pentru managementul termic complex

Un sistem de răcire termoelectric nu are întotdeauna o soluție cu un singur modul. Atunci când capacitatea de răcire necesară crește sau sursa de alimentare disponibilă și spațiul de instalare devin mai solicitante, este posibil ca mai multe răcitoare TE să fie nevoie să lucreze împreună.

Modul în care sunt aranjate aceste răcitoare devine o parte importantă a designului sistemului.

Răcitoarele X-Meritan General TE cu conexiune în serie sau paralelă pentru aplicații speciale pot fi configurate în serie sau în paralel, permițând inginerilor să aleagă o aranjare adecvată în funcție de performanța necesară transferului de căldură, condițiile de debit, căderea de presiune și capacitatea sistemului. Pentru aplicațiile cu cerințe mai complicate, poate fi luată în considerare și o configurație mixtă.

În loc să trateze modulul TEC ca pe o componentă izolată, X-Meritan se uită la modul în care funcționează răcitorul în cadrul sistemului complet de management termic.

În serie sau în paralel: ce configurație este mai potrivită?

Diferența dintre configurația în serie și paralelă este legată în principal de modul în care sistemul de răcire gestionează fluxul și distribuie sarcina termică.

Configurație în serie

Cu un aranjament în serie, mediul de răcire trece prin răcitoarele TE unul după altul. Aceasta creează o cale de curgere relativ concentrată și poate oferi o viteză mai mare de curgere prin canalele de răcire.

Această configurație poate fi utilă atunci când aplicația are un debit controlat și necesită un transfer eficient de căldură într-un sistem compact. Calea de curgere continuă face, de asemenea, distribuția fluxului relativ simplă.

Schimbul este scăderea presiunii. Pe măsură ce mai multe răcitoare sunt conectate în succesiune, rezistența totală la curgere crește. Pentru sistemele care necesită un debit mare, acest lucru poate duce la cerințe mai mari de pompare și un consum mai mare de energie.

Configurație paralelă

Într-un aranjament paralel, fluxul este împărțit între mai multe răcitoare TE în loc să treacă prin fiecare răcitor secvențial.

Acest lucru reduce calea de curgere a fiecărei ramuri și poate ajuta la scăderea căderii totale de presiune. Face configurația paralelă deosebit de utilă atunci când sistemul necesită un debit mai mare sau atunci când reducerea energiei de pompare este o considerație importantă.

Principala provocare este distribuția fluxului. Dacă ramurile nu sunt proiectate corespunzător, diferite răcitoare pot primi debite diferite, ceea ce poate afecta consistența performanței termice.

Din acest motiv, alegerea între serie și paralelă nu ar trebui să se bazeze numai pe capacitatea de răcire. Condițiile hidraulice și proiectarea completă a sistemului trebuie de asemenea luate în considerare.

Comparație între răcitoare TE serie și paralele

Aplicații

În echipamentele de comunicații prin fibră optică, răcitoarele noastre generale TE cu conexiune serială sau paralelă pentru aplicații speciale pot fi utilizate acolo unde stabilitatea temperaturii este importantă pentru componentele optice și dispozitivele legate de laser. În aceste sisteme, dimensiunile compacte și controlul termic precis sunt adesea mai importante decât capacitatea de refrigerare convențională.

Pentru echipamentele medicale și industriale, răcirea TEC poate asigura controlul localizat al temperaturii pentru componentele sensibile la temperatură și instrumentele de precizie. Posibilitatea de a personaliza configurația este deosebit de utilă atunci când spațiul de instalare disponibil este limitat.

Același principiu se aplică electronicelor auto și echipamentelor legate de LiDAR, unde componentele electronice și optice pot avea nevoie de temperaturi de funcționare stabile într-un sistem compact. Pentru echipamentele de laborator și de cercetare, tehnologia TEC oferă o altă abordare practică a managementului controlat și localizat al temperaturii.

Soluții personalizate TEC în serie-paralel

Unele sisteme de management termic nu pot fi abordate corect cu un modul TEC standard.

X-Meritan poate lucra din desenele clientului, mostre sau specificațiile aplicației pentru a evalua configurația necesară a răcitorului TE. În funcție de proiect, soluția poate utiliza un aranjament în serie, un aranjament paralel sau o combinație a ambelor.

În timpul etapei de dezvoltare, factori precum capacitatea de răcire, condițiile de funcționare, dimensiunile modulelor, cerințele de debit și limitările de instalare pot fi luați în considerare împreună. După ce configurația este confirmată, mostrele pot fi produse pentru evaluarea clienților înainte de a trece la producția de volum.

Această abordare este potrivită în special pentru proiectele OEM și producătorii de echipamente care dezvoltă sisteme specializate de management termic.

Întrebări frecvente

Care este diferența dintre o configurație de răcire TE în serie și paralelă?

O configurație în serie trimite secvențial mediul de răcire prin mai multe răcitoare TE, în timp ce o configurație paralelă împarte fluxul între diferite răcitoare. Aranjamentele în serie pot oferi o cale de curgere mai concentrată, dar pot produce cădere de presiune mai mare. Aranjamentele paralele reduc în general rezistența la curgere, dar necesită o echilibrare adecvată a debitului.

Când ar trebui să folosesc o configurație mixtă serie-paralelă?

O configurație mixtă poate fi luată în considerare atunci când sistemul trebuie să echilibreze performanța transferului de căldură, debitul și căderea de presiune. Prin combinarea secțiunilor în paralel și în serie, sistemul general de răcire poate fi adaptat mai precis la condițiile complexe de funcționare.

X-Meritan poate personaliza răcitoarele TE conform desenelor sau mostrelor?

Da. X-Meritan poate dezvolta configurații de răcitoare TE pe baza desenelor clientului, mostrelor și cerințelor aplicației, inclusiv proiecte care necesită dimensiuni specifice sau aranjamente serie-paralelă.

Ce informații sunt necesare pentru selectarea configurației TEC?

Cerințele de răcire, temperatura de funcționare, diferența de temperatură necesară, tensiunea, curentul, condițiile de curgere, spațiul de instalare și condițiile de disipare a căldurii sunt puncte de plecare utile. Informații mai detaliate despre aplicație permit lui X-Meritan să evalueze configurația mai precis.

Aceste răcitoare TE sunt potrivite pentru echipamentele de comunicații optice?

Da. Răcirea termoelectrică este potrivită pentru aplicațiile care necesită un control localizat și stabil al temperaturii componentelor optice și electronice. Soluțiile X-Meritan pot fi adaptate la cerințe specifice de spațiu și termice.
