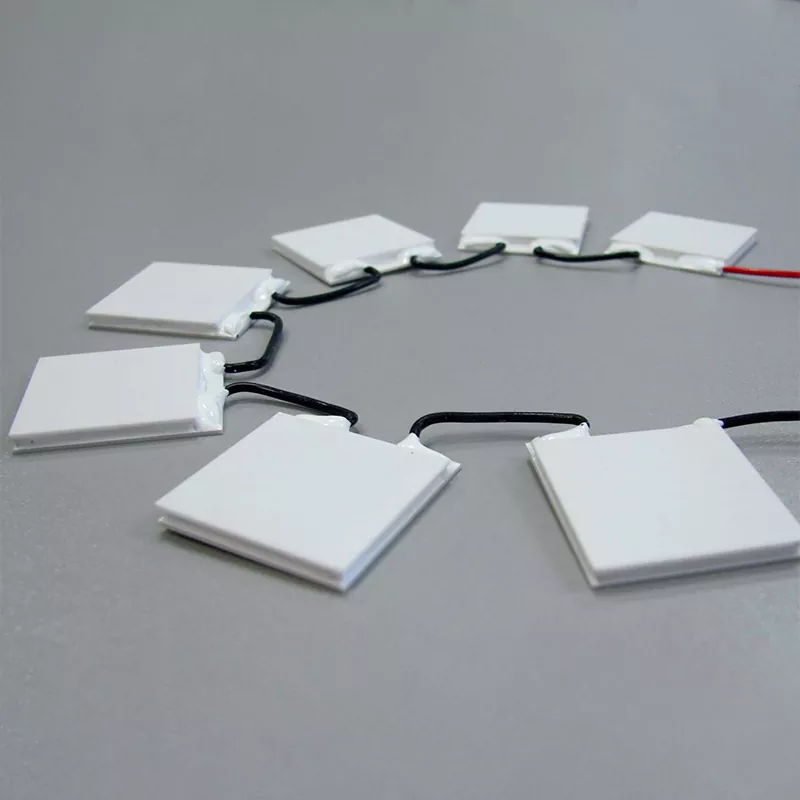

Racitoare TE cu capacitate mare de racire pentru industriale

X-Meritan furnizează răcitoare termoelectrice (TEC) concepute pentru pomparea continuă a căldurii în echipamente industriale. Aceste module funcționează pe efectul Peltier și nu conțin compresoare, agenți frigorifici sau piese mobile. Sunt utilizate acolo unde accesul la întreținere este limitat, vibrațiile nu sunt acceptabile sau este necesar un control precis al temperaturii.

Seria de mare capacitate vizează sistemele cu sarcini termice semnificative. Exemplele tipice includ rețele de diode laser, echipamente de proces cu semiconductor și instrumente analitice care generează o putere termică constantă.

Producem răcitoare TE cu capacitate mare de răcire pentru aplicații industriale în propria noastră unitate. Aceasta include pregătirea materialului termoelectric, prelucrarea lingoului, tăierea peleților, asamblarea modulelor și testarea finală. Controlul asupra acestor pași ne permite să ajustam compoziția materialului, geometria peletei și selecția lipiturii pentru a se potrivi cu condițiile de operare specifice.

Specificatii tehnice

Modulele standard acoperă o gamă de capacități de răcire. Tabelul de mai jos listează parametri comuni. Sunt disponibile configurații personalizate pentru diferite tensiuni, dimensiuni și cerințe de temperatură pe partea fierbinte.

Specificațiile sunt verificate pe lot folosind o stație de testare termică. Un raport de testare poate fi furnizat cu fiecare transport la cerere.

Notă importantă despre Qmax: Qmax este măsurat cu diferența de temperatură zero între partea caldă și cea rece. În funcționare reală, partea rece este întotdeauna mai rece decât partea fierbinte, astfel încât capacitatea reală de pompare a căldurii este mai mică. De exemplu, un modul evaluat la 200 W Qmax ar putea elimina doar 80 W atunci când ΔT este de 30 K. Selectarea trebuie să se bazeze pe punctul de operare real, nu numai pe numărul Qmax.

Structura și principiul de funcționare

Răcitoarele TE cu capacitate mare de răcire pentru aplicații industriale este o pompă de căldură în stare solidă. Curentul direct deplasează căldura din partea rece în partea fierbinte. Partea fierbinte trebuie conectată la un radiator sau o placă rece pentru a respinge căldura pompată plus puterea electrică de intrare. Dacă partea fierbinte nu este răcită eficient, căldura revine către partea rece și capacitatea netă de răcire scade.

1. Substraturi ceramice

Plăcile exterioare sunt realizate din alumină sau nitrură de aluminiu. Ele asigură izolarea electrică în timp ce conduc căldura. Planeitatea suprafeței este controlată pentru a asigura un contact termic bun cu sursa de căldură și radiatorul. Se recomandă un material de interfață termică (TIM) între suprafața ceramică și suprafața de montare.

2. Pelete și electrozi semiconductori

Granulele de telurură de bismut de tip N și tip P sunt conectate în serie prin urme de electrozi de cupru. Numărul și dimensiunea peletelor determină tensiunea, curentul și capacitatea de răcire a modulului. Folosim placarea cu mai multe straturi pe urmele de cupru pentru a preveni oxidarea în timpul funcționării pe termen lung.

3. Respingerea căldurii din partea fierbinte

Temperatura laturii fierbinți este cel mai important factor care afectează performanța TEC. La fiecare creștere cu 10°C a temperaturii părții fierbinți, de obicei, capacitatea de răcire reduce cu 5-10% și scade ΔT maxim posibil. Pentru modulele de mare capacitate, se recomandă răcirea forțată cu aer, răcirea cu lichid sau ansamblurile de conducte de căldură. Radiatoarele pasive sunt rareori suficiente peste 100 W de respingere totală a căldurii.

4. Sigiliu perimetral

Un sigiliu epoxidic rezistent la umiditate înconjoară matricea internă de semiconductori. Această etanșare nu asigură etanșare ermetică, dar protejează peleții și electrozii de condens și contaminanții din aer în mediile industriale normale. Pentru umiditate ridicată, spălare sau condiții de exterior, este necesară o încapsulare suplimentară.

Producție și control al calității

X-Meritan produce module TEC interne. Secvența de fabricație este:

Preparare lingouri de material termoelectric

Extrudarea și tăierea cubulețelor de pelete semiconductoare

Plasarea automată a peleților și lipirea

Metalizarea substratului ceramic

Asamblare finală și testare electrică

Fiecare lot de producție este testat pentru rezistența internă, capacitatea de răcire și defecte vizuale. Înregistrările testelor sunt păstrate pentru trasabilitate. 建议插入工厂实拍照片或产线流程图片

Metode de testare

Standardele reale de testare și criteriile de acceptare sunt convenite cu clientul înainte de producția în volum. Contactați-ne pentru a discuta cerințele dumneavoastră specifice.

Certificari si conformitate

Următoarele certificări și declarații de conformitate sunt în curs de actualizare.

● ISO 9001:2015 – Sistem de management al calitatii

● ISO 14001 – Sistem de management de mediu

● Conformitate RoHS

● Conformitatea REACH

● Marcajul CE (dacă este cazul)

● Certificare UL (dacă este cazul)

La cerere, vom furniza copii ale certificatelor valabile. Vă rugăm să ne contactați pentru a confirma starea actuală.

Opțiuni de personalizare

Modulele standard acoperă multe sarcini industriale de răcire. Pentru proiecte de volum mare sau specializate, oferim inginerie personalizată în următoarele domenii:

● Amprenta și înălțimea personalizate

● Lipire la temperatură mai mare și substraturi pentru Th > 150°C

● Module TEC cu mai multe etape pentru diferențe de temperatură mai profunde

● Radiatoare de căldură sau plăci reci premontate

● Senzori de temperatură integrati (NTC sau RTD)

● Configurații sau conectori speciale ale cablurilor

Un proiect personalizat tipic urmează acest proces:

1. Clientul oferă sarcina termică, temperatura pe partea rece, condițiile ambientale și constrângerile de spațiu.

2. Inginerii noștri simulează modulul necesar și oferă o configurație recomandată.

3. Producem mostre pentru validarea clienților.

4. După aprobare, trecem la producția de masă.

De ce aleg inginerii modulele X-Meritan TEC

În loc să enumeram avantajele generice, iată capacitățile specifice care diferențiază modulele noastre:

Prelucrare internă a materialelor termoelectrice

Controlăm procesul de la lingoul brut până la dispozitivul finit. Aceasta include compoziția materialului, dimensiunea peletei și nivelurile de dopaj. Majoritatea furnizorilor TEC cumpără pelete sau napolitane prefabricate și asamblează numai module. Deoarece manevrăm materialul în sine, putem ajusta valoarea ZT și putem optimiza pentru anumite intervale de temperatură.

Testarea performanței la nivel de lot

Fiecare lot de producție este testat pentru Qmax, ΔTmax și rezistență internă. Rapoartele de testare sunt disponibile clienților. Acest lucru vă permite să verificați dacă modulele respectă specificațiile dumneavoastră înainte de a le integra în sistemul dumneavoastră.

Inginerie personalizată fără penalități minime pentru comenzi

Mulți furnizori solicită comenzi minime mari pentru dimensiuni sau parametri personalizați. Menținem o programare flexibilă a producției, astfel încât proiectele personalizate cu volume moderate sunt fezabile. Contactați-ne cu cerințele dumneavoastră, chiar dacă cantitatea anuală estimată este de doar câteva sute de bucăți.

Comunicare directa cu echipa de productie

Când contactați X-Meritan, vorbiți cu ingineri care au acces la datele de producție și la rezultatele testelor. Acest lucru reduce dus-întors tipicul companiilor comerciale și scurtează ciclul de evaluare a eșantionului.

Aplicații tipice

Modulele TEC cu capacitate mare de răcire sunt utilizate în medii în care răcirea activă cu lichid nu este practică sau unde este necesar un control precis al temperaturii.

Electronică Industrială și Telecomunicații

Răcire pentru diode laser și fotodetectoare în sisteme cu fibră optică

Management termic pentru dulapuri de telecomunicații exterioare

Stabilizarea temperaturii pentru amplificatoare de putere și module RF

Echipamente cu semiconductor și laser

Răcirea mandrinelor pentru napolitane și a camerelor de proces

Control termic pentru capete de marcare și tăiere cu laser

Stabilizarea temperaturii pentru bancuri optice

Instrumente medicale și analitice

Termociclere PCR și răcire bloc de mostre

Controlul temperaturii pentru compartimentele de depozitare a reactivilor

Răcirea senzorilor de imagine CCD și CMOS

Transport și echipamente speciale

Răcire pentru senzori LiDAR în vehicule autonome

Sisteme de ventilare a scaunelor

Recipiente frigorifice portabile

Ghid de selecție TEC

Pentru a specifica un TEC de mare capacitate, pregătiți următoarele informații înainte de a ne contacta:

Sarcina de răcire necesară (în wați) pe partea rece. Aceasta este căldura generată de componenta pe care trebuie să o răcești.

Țintește temperatura și toleranța pe partea rece. De exemplu, 25°C ± 0,5°C.

Temperatura maximă pe partea fierbinte pe care o puteți accepta, în funcție de radiatorul și condițiile ambientale.

Intervalul de temperatură ambientală în care va funcționa sistemul.

Tip de radiator disponibil și rezistență termică. Aer forțat, răcire cu lichid sau conductă de căldură.

Tensiunea DC disponibilă și absorbția maximă de curent permisă.

Constrângeri de spațiu de instalare: lungime, lățime, înălțime și model de găuri de montare.

Cerințe privind ciclurile termice: câte cicluri pe zi, variația temperaturii și durata de viață estimată.

Condiții de mediu: umiditate, praf, expunere chimică sau utilizare în aer liber.

Odată ce furnizați aceste detalii, vă putem recomanda un anumit modul sau putem proiecta o soluție personalizată. De asemenea, vom oferi curbe de performanță care arată capacitatea de răcire în funcție de diferența de temperatură pentru curentul de funcționare recomandat.

Întrebări frecvente

Î: Cum selectez TEC potrivit pentru aplicația mea?

R: Trebuie să cunoașteți sarcina termică care trebuie îndepărtată (în wați), temperatura maximă permisă pentru obiectul răcit, temperatura ambiantă și performanța radiatorului disponibil pe partea fierbinte. Furnizați aceste valori inginerilor noștri și vom recomanda un modul și un curent de funcționare.

Î: Care este diferența dintre Qmax și capacitatea reală de răcire?

R: Qmax este capacitatea maximă de pompare a căldurii atunci când diferența de temperatură dintre partea caldă și cea rece este zero. În funcționare reală, există întotdeauna o diferență de temperatură. Capacitatea reală de răcire scade pe măsură ce ΔT crește. Fișele noastre de date includ curbe de performanță pentru diferiți curenți de funcționare.

Î: Poate eșua un TEC dacă partea fierbinte devine prea fierbinte?

A: Da. Temperatura maximă a părții fierbinți este specificată pentru fiecare modul. Depășirea acestei temperaturi poate degrada îmbinările de lipit și poate reduce durata de viață a modulului. Proiectați întotdeauna radiatorul din partea fierbinte astfel încât Th să rămână în limita nominală în condițiile ambientale cele mai defavorabile.

Î: Cât durează modulele TEC?

R: Modulele TEC nu au piese mobile, deci uzura mecanică nu este un factor. Cu toate acestea, ciclul termic provoacă stres la îmbinările de lipit și poate duce în cele din urmă la creșterea rezistenței interne. Proiectele de mare capacitate selectate au fost evaluate prin teste de ciclu termic. Durata de viață reală a ciclului depinde de intervalul de temperatură, curent, viteza de rampă, solicitarea de montare și umiditatea de funcționare. Datele de testare pot fi furnizate pentru proiecte calificate.

Î: Furnizați date de testare sau rapoarte de fiabilitate?

A: Da. Pentru fiecare lot de producție, putem oferi un rezumat al parametrilor testați. Pentru comenzi mai mari, putem efectua teste suplimentare de fiabilitate, cum ar fi ciclul termic, depozitarea la temperaturi ridicate și expunerea la umiditate conform protocoalelor convenite.

Î: Sigiliul epoxidic este impermeabil?

R: Nu. Sigiliul epoxidic standard este rezistent la umiditate, dar nu ermetic. Pentru aplicații cu umiditate ridicată, condens sau contact direct cu apa, este necesară o încapsulare suplimentară sau o carcasă personalizată.

Contact și asistență tehnică

Pentru a solicita o recomandare sau o mostră, vă rugăm să furnizați următoarele informații:

● Sarcina termică care trebuie îndepărtată (W)

● Temperatura necesară pentru partea rece sau diferența de temperatură

● Interval de temperatură ambientală

● Spațiu disponibil pentru TEC și radiator

● Tensiunea de alimentare disponibilă

● Cantitatea anuală estimată

Echipa noastră de ingineri răspunde în termen de o zi lucrătoare. Oferim mostre pentru evaluare înainte de comenzile de volum.
