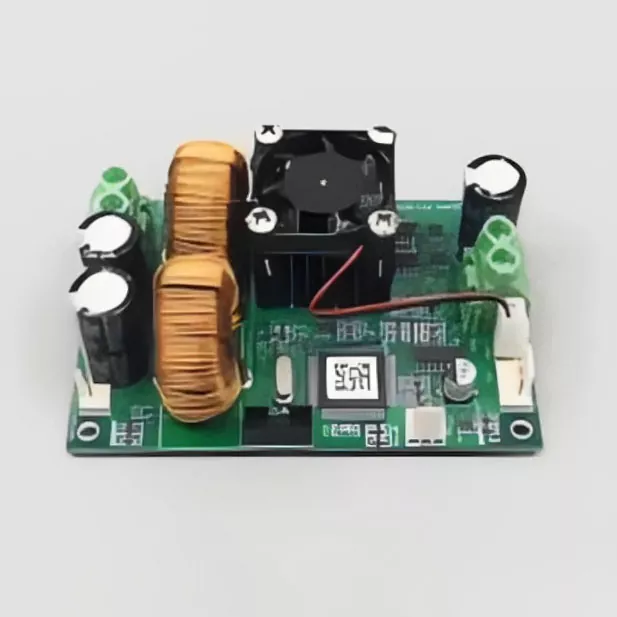

Regulator de temperatură TCB-NE de înaltă precizie

Controlerul de temperatură TCB-NE cu înaltă precizie de la producătorul X-meritan este proiectat pentru a regla modulele de răcire termoelectrică (TEC) prin feedback de temperatură în timp real și control în buclă închisă.

Controlerul combină puterea TEC, măsurarea temperaturii, algoritmii de control și funcțiile de comunicare pe o singură platformă PCB. Un termistor NTC de 10K oferă feedback de temperatură, în timp ce algoritmul de control PID ajustează continuu puterea de ieșire TEC în funcție de diferența dintre temperatura măsurată și valoarea țintă prestabilită.

Driverul integrat H-bridge controlează direcția curentului TEC, permițând atât funcționarea de răcire, cât și de încălzire cu un singur modul termoelectric. Interfața RS-232 permite conectarea cu computere, controlere încorporate și echipamente automate pentru configurarea parametrilor, monitorizarea temperaturii și controlul stării de funcționare.

Specificatii tehnice

Cum funcționează regulatorul de temperatură TCB-NE?

TCB-NE funcționează printr-un proces de control al temperaturii în buclă închisă.

Un termistor NTC de 10K măsoară temperatura componentei controlate și transmite date de feedback către controler. Algoritmul PID compară temperatura măsurată cu temperatura țintă și calculează ajustarea de ieșire TEC necesară.

Driverul H-bridge reglează direcția și magnitudinea curentului TEC:

● Direcția pozitivă a curentului permite funcționarea de răcire.

● Direcția inversă a curentului permite funcționarea încălzirii.

● Reglarea PWM controlează puterea de ieșire TEC în funcție de cerințele termice.

Prin ajustarea continuă a feedback-ului, controlerul menține stabilitatea temperaturii în condiții de mediu în schimbare și sarcini termice.

Caracteristici cheie

Driver H-Bridge TEC pentru răcire și încălzire bidirecțională

TCB-NE integrează o arhitectură de driver TEC H-bridge pentru a controla direcția curentului fără circuite externe de comutare a polarității.

Funcțiile cheie includ:

● Control bidirecțional al curentului TEC pentru funcționarea de încălzire și răcire.

● Suport pentru module TEC cu rezistență electrică de la 4Ω la 40Ω.

● Conexiune directă între controler și modulul TEC.

● Comutare electronică a direcției curentului prin circuitul integrat al driverului.

Designul H-bridge permite unui modul TEC să ofere atât funcții de reducere a temperaturii, cât și de creștere a temperaturii.

Reglarea temperaturii PID în buclă închisă

Controlerul de temperatură TCB-NE cu înaltă precizie folosește feedback de temperatură și algoritmi PID pentru a menține condiția de temperatură prestabilită.

Funcțiile de control includ:

● Feedback de temperatură în timp real printr-un senzor NTC de 10K.

● Reglarea parametrilor PID pentru diferite sarcini termice.

● Mod de control ON/OFF pentru aplicații simple de comutare a temperaturii.

● Ajustarea ieșirii PWM de la 0-100% ciclu de lucru pentru reglarea puterii TEC.

Sistemul de control în buclă închisă compensează abaterea temperaturii prin ajustarea automată a ieșirii TEC.

Interfață de comunicare RS-232

TCB-NE oferă comunicație RS-232 printr-un conector DB9 pentru control extern și monitorizare.

Caracteristicile de comunicare includ:

● Protocolul de comandă ASCII.

● Selecția vitezei de transmisie de 9600-115200 bps.

● Citirea temperaturii si configurarea parametrilor prin comenzi seriale.

● Conexiune cu PC-uri, controlere încorporate și sisteme automate de testare.

Interfața serială permite integrarea în sisteme programabile de control al temperaturii.

Design PCB compact

Controlerul integrează circuitele de comandă TEC, de detectare a temperaturii, de procesare de control și de comunicație într-un ansamblu PCB compact.

Caracteristicile de design includ:

● Driver TEC integrat și circuite de control.

● Componente electronice externe reduse.

● Amprenta PCB cu economie de spațiu de 60 mm × 42 mm.

● Potrivit pentru echipamente de management termic încorporat.

Capacitatea de producție

X-meritan produce plăci de control de temperatură TCB-NE utilizând procese de asamblare PCB, inclusiv:

● Plasarea automată a componentelor SMT.

● Proces de lipire prin reflow pentru asamblarea PCB.

● Procese automate de distribuire și întărire pentru protecția componentelor.

● Testarea funcțională a controlului temperaturii și a performanței de comunicare.

Opțiunile de personalizare includ:

● Parametrii termistorului NTC personalizați.

● Puncte de setare ale temperaturii modificate.

● Ajustarea configurației comunicației.

● Personalizarea interfeței hardware.

Aplicații

Echipamente de comunicații prin fibră optică

TCB-NE este utilizat pentru stabilizarea termică a modulelor laser, a transceiver-urilor optice și a altor componente optice sensibile la temperatură.

Controlul temperaturii ajută la menținerea stabilității lungimii de undă optice și a consistenței de funcționare în sistemele optice bazate pe TEC.

Instrumente medicale și de laborator

Controlerul de temperatură TCB-NE cu înaltă precizie suportă instrumente analitice, echipamente de testare și sisteme de laborator care necesită medii cu temperatură controlată.

Aplicațiile tipice includ module cu temperatură controlată, echipamente de măsurare și platforme de cercetare.

Electronică Auto

TCB-NE poate fi integrat în sistemele electronice auto care necesită management termic al senzorilor optici, modulelor electronice și componentelor sensibile la temperatură.

Sisteme de testare și cercetare a semiconductorilor

Controlerul este potrivit pentru platformele de testare a semiconductoarelor care necesită reglare programabilă a temperaturii, ciclu termic și control al temperaturii bazat pe feedback.

Ghid de integrare a regulatorului de temperatură TCB-NE

TCB-NE poate fi integrat în sistemele de management termic TEC prin următoarele conexiuni:

Conexiune modul TEC

Terminalele de ieșire TEC se conectează direct la modulul termoelectric pentru controlul încălzirii și răcirii.

Instalare senzor de temperatură

Un termistor NTC de 10K este instalat lângă componenta controlată pentru a oferi feedback de temperatură în timp real.

Conexiune de comunicare gazdă

Interfața RS-232 se conectează la un PC, microcontroler sau sistem de control automat pentru setarea temperaturii și reglarea parametrilor.

Integrarea sistemului

Controlerul poate fi combinat cu:

● module TEC.

● Radiatoare de căldură și structuri termice.

● Dispozitive optice.

● Instrumente de laborator.

● Platforme electronice de testare.

Întrebări frecvente

Poate TCB-NE controla atât încălzirea, cât și răcirea?

Da. TCB-NE folosește un driver TEC H-bridge care inversează direcția curentului, permițând unui singur modul TEC să funcționeze atât în ​​modurile de răcire, cât și de încălzire.

Ce curent TEC suportă TCB-NE?

Controlerul acceptă curentul de ieșire TEC de la 0A la 10A cu un interval de tensiune TEC de la 5V la 27V.

Ce senzor de temperatură folosește TCB-NE?

Senzorul de temperatură standard este un termistor NTC de 10K cu o valoare implicită B de 3950. Alte valori B pot fi personalizate în funcție de cerințele aplicației.

Ce interfață de comunicare oferă TCB-NE?

Controlerul folosește o interfață RS-232 cu un conector DB9 și acceptă comenzi de comunicare ASCII la viteze de transmisie de la 9600 la 115200 bps.

Ce aplicații folosesc regulatorul de temperatură TCB-NE cu înaltă precizie?

Controlerul este utilizat în sistemele de management termic bazate pe TEC, inclusiv echipamente de comunicații optice, instrumente de laborator, sisteme de testare a semiconductoarelor și aplicații electronice de control al temperaturii.
