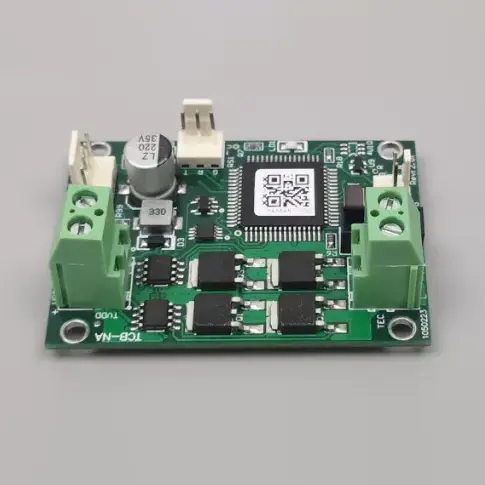

Regulator de temperatură TCB-NA pentru răcitoare standard

Controlerul de temperatură X-Meritan TCB-NA pentru răcitoare standard este un modul de control al temperaturii pentru răcitoarele termoelectrice standard (TEC), care acceptă atât răcirea, cât și încălzirea. Oferă o precizie de control al temperaturii de ± 0,1 °C, un curent TEC de 0–10 A și un domeniu de control de la -20 °C la +100 °C.

Cu o interfață serială ASCII standard, senzor de temperatură 10K NTC și o structură compactă de 60 × 42 × 26,5 mm, TCB-NA este proiectat pentru integrare simplă în sistemele de management termic industrial și comercial.

Specificatii tehnice

Valoarea NTC B poate fi personalizată. O valoare B diferită afectează măsurarea temperaturii absolute, dar nu modifică precizia de bază a controlului.

Funcții de control

Încălzire și răcire

Controlerul măsoară temperatura prin senzorul NTC și reglează direcția TEC în funcție de valoarea de referință. Acest lucru permite aceluiași modul să ofere atât încălzire, cât și răcire fără hardware de control separat.

Reglarea ON/OFF

Metoda de control ON/OFF este concepută pentru menținerea stabilă a temperaturii în aplicațiile standard TEC, inclusiv diode laser și echipamente de laborator.

Interfață serială

Setările de temperatură și monitorizarea în timp real pot fi gestionate printr-un protocol serial ASCII. Instrumentele seriale obișnuite, cum ar fi Windows HyperTerminal, pot fi utilizate în timpul instalării și testării.

Alarma dedicată și semnalele „gata” oferă feedback privind starea de funcționare, în timp ce intrarea de oprire TEC permite sistemului gazdă să dezactiveze funcționarea TEC atunci când este necesar.

Potrivirea puterii

Tensiune TEC

Potrivirea tensiunii este esențială, deoarece controlerul de temperatură TCB-NA pentru răcitoare standard nu oferă limitare internă a tensiunii de ieșire. Tensiunea de alimentare nu trebuie să depășească tensiunea nominală a TEC conectat.

De exemplu, atunci când utilizați un TEC de 12 V, sursa de alimentare a sistemului trebuie selectată corespunzător.

Putere Ripple

Operația de comutare a controlerului poate crește ondulația pe sursa de alimentare comutată conectată. Dacă sistemul conține alte plăci sensibile la zgomot electric sau EMI, poate fi de preferată o sursă de alimentare separată pentru controler.

Performanța temperaturii

Gama senzorului

NTC 10K conectat acceptă un interval de măsurare specificat de la -30°C la +147°C, în timp ce controlul activ al temperaturii este specificat de la -20°C la +100°C.

Precizie

Precizia specificată pentru controlul temperaturii și precizia temperaturii setate sunt ambele de ±0,1°C. Performanța reală a sistemului poate fi, de asemenea, afectată de toleranța NTC, plasarea senzorului, contactul termic, caracteristicile TEC, disiparea căldurii și condițiile ambientale.

Pentru aplicațiile care necesită o stabilitate strictă a temperaturii, testarea trebuie efectuată cu TEC final, senzor, sarcină și structura mecanică.

Domenii de aplicare

Diode laser

Controlerul poate menține un mediu termic stabil pentru sistemele cu diode laser în care temperatura afectează direct performanța de funcționare.

Echipamente de laborator

Este potrivit pentru instrumente de laborator care necesită încălzire și răcire termoelectrică standard cu reglare stabilă a temperaturii.

Sisteme industriale

Echipamentele industriale pot folosi modulul pentru controlul TEC de uz general, unde instalarea compactă, comunicația în serie și eficiența costurilor sunt importante.

Aparate inteligente

Arhitectura orientată spre costuri face ca controlerul să fie potrivit pentru fabricarea de aparate inteligente și alte aplicații de volum care necesită control standard al temperaturii.

TCB-NA sau TCB-NE?

TCB-NA este potrivit atunci când proiectul acordă prioritate controlului standard al temperaturii și eficienței costurilor. Pentru aplicațiile care necesită un management mai avansat al energiei sau funcții de control al temperaturii de nivel superior, seria TCB-NE poate fi mai potrivită.

Selecția ar trebui să se bazeze pe tensiunea TEC, curentul, temperatura țintă, cerințele de control, eficiența și arhitectura sistemului.

Cerințe privind achizițiile

Înainte de a comanda, cumpărătorii trebuie să confirme tensiunea nominală TEC, curentul maxim, tensiunea de alimentare, temperatura țintă, precizia necesară, specificațiile NTC, cerințele de comunicare și mediul de operare.

X-Meritan operează propria fabrică în China, acoperind asamblarea PCB-ului și calibrarea finală. Echipa sa de ingineri poate oferi suport tehnic pentru potrivirea tensiunii TEC, gestionarea ondulației de putere și cerințele de configurare. Inventarul standard de componente și logistica de peste mări sprijină achizițiile OEM și de volum.

Note de instalare

Sursa de alimentare trebuie să fie compatibilă cu clasificarea TEC. Depășirea tensiunii TEC poate cauza supraîncărcarea componentelor, deoarece controlerul de temperatură TCB-NA pentru răcitoare standard nu are limitare internă a tensiunii de ieșire.

Specificația curentului 0-10A trebuie evaluată împreună cu TEC, cablaj, conectori și sursa de alimentare. Disiparea adecvată a căldurii este, de asemenea, necesară pentru întregul sistem termoelectric.

Când conectați alte componente electronice sensibile la aceeași sursă de alimentare comutată, verificați performanța ondulației și EMI înainte de integrarea finală a sistemului.

Întrebări frecvente

Ce tensiune TEC poate suporta TCB-NA?

Controlerul acceptă tensiuni TEC de la 5V la 27V. Tensiunea TEC trebuie să fie egală sau mai mare decât tensiunea de alimentare a plăcii. Deoarece TCB-NA nu are limitare internă a tensiunii de ieșire, sursa de alimentare nu trebuie să depășească tensiunea nominală a TEC.

Care este curentul TEC maxim?

Controlerul de temperatură TCB-NA pentru răcitoare standard acceptă un interval de curent TEC de 0-10A. Curentul real de funcționare trebuie selectat în funcție de ratingul TEC, sarcina termică, cablarea, conectorii și capacitatea de alimentare.

Controlerul poate oferi atât încălzire, cât și răcire?

Da. Arhitectura de control bidirecțională permite TEC să funcționeze atât în ​​modurile de încălzire, cât și în cele de răcire, făcând posibilă menținerea unei temperaturi țintă în condiții de mediu în schimbare.

Ce senzor de temperatură folosește controlerul?

Configurația standard utilizează un NTC 10K cu o valoare implicită B de 3950. Valoarea B poate fi personalizată în funcție de cerințele aplicației. Intervalul de măsurare specificat este de la -30°C la +147°C, cu un interval de control de la -20°C la +100°C.

Cum poate fi controlat sau monitorizat TCB-NA?

Controlerul folosește o interfață serială ASCII standard pentru setarea temperaturii și monitorizarea în timp real. De asemenea, oferă semnale de stare de alarmă și „gata” și o intrare de oprire TEC pentru integrarea cu sistemul de control gazdă.
