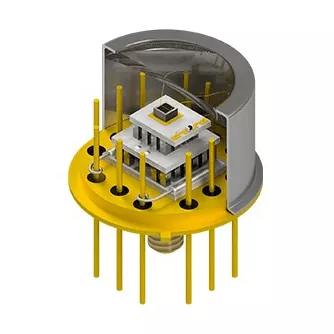

Anteturi personalizate cu răcitoare termoelectrice

X-Meritan produce antet personalizate specializate cu răcitoare termoelectrice pentru a rezolva blocajele termice din electronica de precizie. Integrând micro module Peltier, anteturi personalizate și termistori într-un singur subansamblu, această soluție oferă răcire directă la fața locului, fără adezivi organici sau bucle de fluid. Protejează diodele laser, APD-urile și senzorii de deplasarea lungimii de undă și de zgomot.

Provocări termice rezolvate

Montarea tradițională TEC discretă în ambalaje optice și microelectronice introduce rezistență ridicată la contact termic, risc de degazare a adezivului în interiorul ambalajelor ermetice și asamblare manuală complexă. Anteturile personalizate cu răcitoare termoelectrice de la X-Meritan abordează aceste blocaje de ambalare direct, combinând micro module Peltier, baze personalizate de antet și senzori termici într-un singur subansamblu:

1. Zero degazare în carcasele ermetice: Toate micro‑TEC-urile sunt montate pe colectoare folosind lipire eutectică cu aur-staniu (AuSn), mai degrabă decât epoxici conductivi, prevenind compușii organici volatili să aburire ferestrele optice sau să contamineze fațetele laser.

2. Rezistență termică scăzută a interfeței: lipirea elementului TEC direct pe substratul antetului pachetului oferă o cale termică metalică, scăzând drastic rezistența termică de la joncțiune la carcasă (Rth).

3. Ansamblu inert controlat: plasarea matrițelor, lipirea firelor și etanșarea preliminară au loc în medii automate cu gaz inert pentru a elimina oxidarea și captarea internă a umidității.

4. Densitate mecanică ridicată: folosind materiale extrudate brevetate, microelementele subțiri de 0,2 mm pot fi împachetate în spații restrânse, cum ar fi TO-46 sau pachetele Butterfly miniaturale.

5. Formate de livrare flexibile: Livrate ca antete semifinite (TEC-uri pre-legate gata pentru atașarea matrițelor clientului și lipirea prin sârmă) sau subansambluri complet sigilate în conformitate cu cerințele liniei de ambalare din aval.

Personalizare tehnică și parametri

Proiectat la comandă, fiecare ansamblu antet personalizat cu răcitoare termoelectrice este adaptat cu precizie la aspectul dvs. optic sau IC:

• Stiluri de pachete antet: TO‑39, TO‑8, TO‑3, TO‑46, 14-pini Butterfly (BTF), pachete BOX sau anteturi personalizate din cupru/ceramice.

• Substraturi și placare: Kovar, cupru-tungsten (CuW), AlN/ ceramică cu straturi Au peste Ni galvanizate pentru lipirea sârmei de aur.

• TEC Staging & Geometry: micromodule cu o singură etapă pentru structuri piramidale moderate sau cu mai multe etape pentru cerințe de răcire profundă (ΔT>70∘C).

• Senzori de feedback integrați: termistori NTC montați pe suprafață sau RTD-uri PT100/PT1000 plasate adiacent substratului rece pentru un control strâns în buclă închisă.

• Interfețe electrice: număr personalizat de pini, pasul matricei de pini, lungimi ale cablurilor și aranjamente ale plăcuțelor de legătură.

Aplicații țintă primară

Comunicatii optice

Stabilizarea lungimii de undă pentru transceiver-uri TOSA/ROSA, EML-uri, lasere cu pompă și componente DWDM.

LiDAR și detecție autonomă

Control termic pentru fotodiode de avalanșă (APD) și diode laser pulsate supuse condițiilor ambientale fluctuante.

Diagnostice medicale

Reglarea temperaturii submilimetrică în PCR microfluidic, spectroscopie și senzori cu biocip.

Detectare industrială și aerospațială

Răcire la fața locului pentru circuite integrate de mare putere, matrice de plan focal de vedere pe timp de noapte (FPA) și detectoare de analiză a gazelor.

De ce să colaborezi cu X-Meritan?

Integrarea ambalajului la cheie:

Antetele pachetelor, micro-TEC-urile și senzorii de temperatură sunt proiectate și integrate ca un singur subansamblu.

Avantaj material proprietar:

Materialele termoelectrice extrudate interne oferă o rezistență mecanică excepțională pentru modelele TEC ultra-subțiri și în mai multe etape.

Controlul calității de calitate ermetică:

Legarea eutectică și legătura prin sârmă în atmosferă inertă asigură fiabilitatea pe termen lung și zero degajare.

Prototip la producție în volum:

Asistență inginerească completă de la simulare termică și instrumente personalizate pentru a eșantiona prototipuri și producție la scară completă.

Întrebări frecvente

Î: De ce să alegeți un TEC pre-integrat într-un antet, în loc să cumpărați TEC-uri independente?

R: Un header pre-integrat elimină lipirea manuală TEC-la-header din instalația dumneavoastră, asigură integritatea legăturii eutectice testată în fabrică și garantează zero degajare în interiorul pachetului dumneavoastră ermetic.

Î: Putem realiza propria noastră atașare a matrițelor laser pe anteturile dumneavoastră semifabricate?

A: Da. Majoritatea clienților comandă anteturi semifinite cu TEC-uri pre-legate și plăcuțe de lipire de sârmă. Puteți continua cu operațiunile standard de atașare a matriței, lipirea firului de aur și etanșarea capacului direct pe subansamblul nostru.

Î: Care este avantajul capetelor personalizate cu răcitoare termoelectrice față de materialele topite în zonă pentru micro-TEC-uri?

R: Materialele Bi2Te3 extrudate prezintă o rezistență mecanică semnificativ mai mare și structuri cu granulație fină, permițând tăierea elementelor TEC ultra-subțiri (până la 0,2 mm) fără crăpare în timpul proceselor de ambalare cu stres ridicat.

Î: Cum inițiem o evaluare a designului personalizat?
