Adunarea Peltier

În calitate de producător, X-meritan Peltier Assembly utilizează tehnologia termoelectrică semiconductoare pentru a transfera căldura între partea rece și cea fierbinte a modulului.

Avantaje

Structură compactă integrată

Ansamblul Peltier integrează componente termoelectrice de răcire și piese de disipare a căldurii într-o singură unitate. Această structură reduce nevoia de componente separate de răcire și simplifică instalarea în spații limitate ale echipamentelor.

Structură de răcire în stare solidă

Ansamblul funcționează prin tehnologie de răcire termoelectrică a semiconductoarelor fără componente de refrigerare pe bază de compresor. Structura solidă elimină mișcarea mecanică de refrigerare și reduce vibrațiile și zgomotul de funcționare.

Design de transfer direct de căldură

Modulul termoelectric transferă căldura direct între partea rece și partea fierbinte. Acest design permite controlul localizat al temperaturii pentru componentele electronice care necesită condiții termice stabile.

Sistem integrat de disipare a căldurii

Partea rece folosește blocuri de transfer de căldură din aluminiu sau cupru pentru a colecta căldura din zona țintă. Partea fierbinte integrează un radiator și un ventilator din aluminiu pentru a elibera căldura transferată și pentru a menține echilibrul termic al ansamblului.

Configurație structurală flexibilă

Structura de ansamblu poate fi ajustată în funcție de cerințele de instalare, inclusiv dimensiuni, configurație TEC și interfețe de conectare.

Componentele de bază

Performanța unui ansamblu Peltier depinde de coordonarea dintre elementele de răcire semiconductoare, materialele de transfer termic și structurile mecanice.

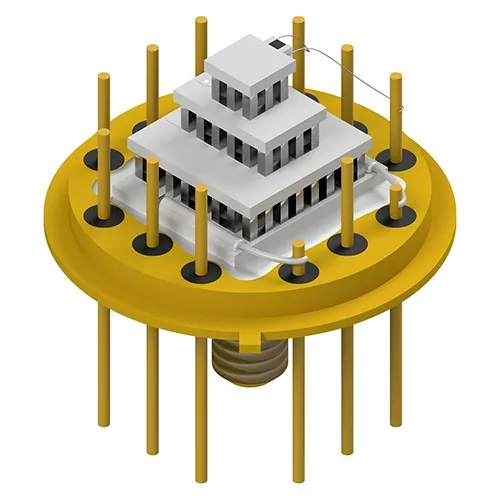

Cip de răcire termoelectric

The thermoelectric cooling chip is the core component responsible for heat transfer. Când curentul electric trece prin materiale semiconductoare, căldura este absorbită pe o parte și eliberată pe partea opusă, creând efectul de răcire.

Substrat ceramic

Substraturile ceramice asigură izolarea electrică și suportul mecanic pentru elementele termoelectrice. Ele acționează, de asemenea, ca parte a căii de transfer termic între cipul semiconductor și componentele externe.

Material de interfață termică

Unsoarea siliconică cu conductivitate termică ridicată este aplicată între suprafețele de contact pentru a îmbunătăți conducția termică și a reduce pierderile de transfer de căldură cauzate de golurile de suprafață.

Bloc de transfer de căldură pe partea rece

Partea rece folosește blocuri de aluminiu sau cupru pentru a transfera căldura de la componenta răcită la modulul termoelectric.

Structura de disipare a căldurii pe partea fierbinte

Partea fierbinte integrează un radiator și un ventilator din aluminiu pentru a elimina căldura transferată din partea rece și căldura generată în timpul funcționării.

Structură mecanică de fixare

Șuruburi de calitate industrială sau rășini epoxidice sunt utilizate pentru a asigura componentele interne și externe, menținând stabilitatea ansamblului în timpul funcționării.

Aplicații

Datorită structurii sale compacte și metodei de răcire pe bază de semiconductori, X-meritan Peltier Assembly este potrivit pentru echipamentele care necesită reglare localizată a temperaturii și transfer controlat de căldură.

Procesul de fabricație și controlul calității

Producția X-meritan acoperă dezvoltarea materialelor termoelectrice, procesarea componentelor TEC și integrarea asamblarii.

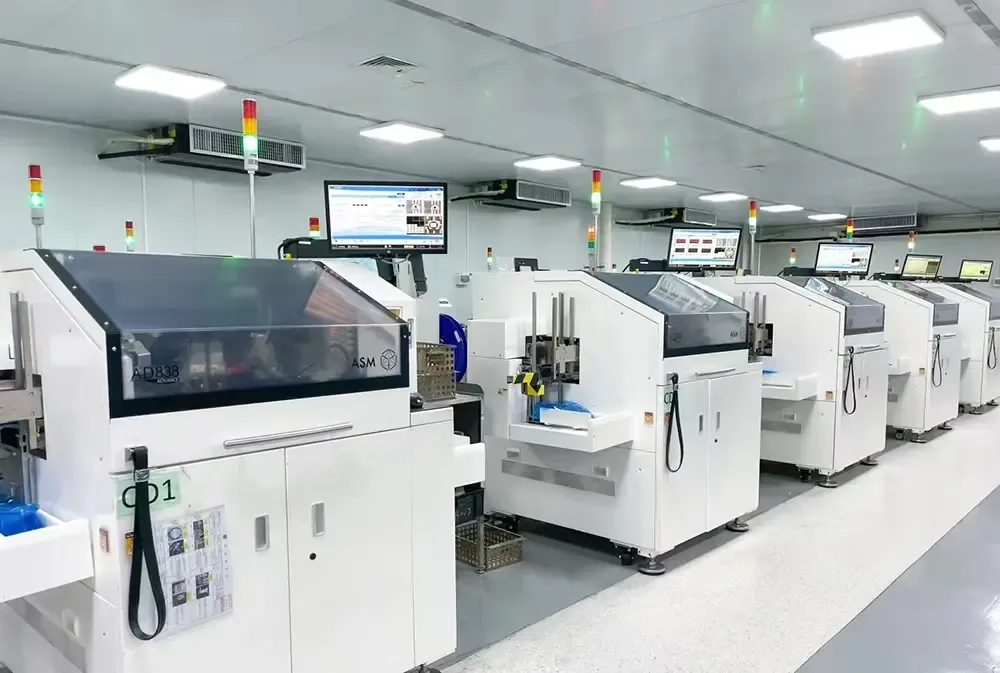

Echipament de producție: cuptor de scufundare a staniului, mașină de formare cu vibrații, mașină de sudură, cuptor, imprimantă cu jet de cerneală, fier de lipit, mașină de distribuire, mașină de etanșare automată, mașină de tăiat, mașină de solidificare, echipament de lipit prin reflow și mașină de imprimat complet automată.

Inspecție de montaj

Plasarea cipului termoelectric: Verificați poziționarea cipului și precizia asamblarii.

Lipirea substratului ceramic: Verificați starea de legătură între substraturile ceramice și componentele termoelectrice.

Conexiune de lipit: inspectați îmbinările de lipit pentru stabilitatea electrică și mecanică.

Aplicarea interfeței termice: Confirmați acoperirea cu grăsime termică și starea suprafeței de contact.

Stabilitatea structurii mecanice: verificați rezistența de fixare și integritatea generală a ansamblului.

Inspecția finală a performanței

Condiția conexiunii electrice: Verificați starea conexiunii electrice.

Consecvența structurală: verificați alinierea componentelor și starea de asamblare.

Starea căii de transfer de căldură: inspectați integritatea căii de conducție termică.

Funcționarea de răcire și disipare a căldurii: Confirmați funcția de răcire și funcționarea de disipare a căldurii.

Întrebări tehnice frecvente

Cum montez un ansamblu Peltier?

Înainte de instalare, asigurați-vă că suprafața de contact este plană și curată. Aplicați unsoare termică uniform între modul și suprafața de contact. Strângeți șuruburile de fixare uniform pentru a evita solicitarea excesivă a substratului ceramic.

Partea fierbinte ar trebui să aibă suficient spațiu pentru disiparea căldurii. Contactul termic slab sau capacitatea insuficientă de eliberare a căldurii pot reduce performanța de răcire.

Care parte este caldă și care este rece?

Partea rece absoarbe căldură de la componenta țintă, în timp ce partea fierbinte eliberează căldură prin radiator și ventilator.

În timpul instalării:

● Partea rece se conectează la componenta care necesită răcire.

● Partea fierbinte se conectează la structura de disipare a căldurii.

● Fluxul de aer din jurul radiatorului trebuie să rămână neobstrucționat.

Ce fel de alimentare am nevoie?

Sursa de alimentare trebuie să corespundă specificațiilor electrice ale modulului de răcire termoelectric selectat.

Considerații recomandate:

● Folosiți o sursă de curent continuu stabilă.

● Potriviți cerințele de tensiune și curent cu specificațiile modulului TEC.

● Evitați condițiile instabile de alimentare care pot afecta funcționarea de răcire.

De ce partea mea fierbinte nu răcește sistemul?

Cauzele comune includ:

● Capacitate insuficientă a radiatorului

● Contact slab între suprafețele de transfer de căldură

● Aplicare neuniformă a grăsimii termice

● Praful care blochează suprafața de disipare a căldurii

● Instalarea necorespunzătoare a structurii de răcire

Partea fierbinte trebuie să elibereze continuu căldura transferată. Acumularea de căldură poate reduce efectul de răcire.

De ce să alegeți X-merita

X-meritan are capacități de producție care acoperă materiale termoelectrice, componente TEC și ansambluri termice integrate. Sistemul de producție sprijină întregul proces de la dezvoltarea materialului termoelectric până la integrarea Peltier Assembly.

Capacitățile cheie de producție includ:

● Dezvoltarea materialelor termoelectrice: dezvoltați și procesați materiale termoelectrice pentru aplicațiile componentelor TEC.

● Producția completă de ansamblu: integrați cipuri termoelectrice, substraturi ceramice, materiale de interfață termică, blocuri de transfer de căldură, radiatoare și ventilatoare în ansamblurile de răcire finite.

● Echipamente de prelucrare internă: Liniile de producție sunt echipate cu cuptoare de scufundare a staniului, mașini de turnare cu vibrații, mașini de sudură, mașini de distribuire, mașini automate de etanșare, echipamente de lipit prin reflow și alte echipamente de asamblare.

● Inspecție de calitate în mai multe etape: controlați procesele cheie, inclusiv plasarea așchiilor, lipirea substratului ceramic, conexiuni de lipire, aplicarea interfeței termice și verificări ale stării de asamblare finală.

● Capacitatea de proiectare a structurii termice: dezvoltați structuri de transfer și disipare a căldurii în funcție de diferitele cerințe de integrare a echipamentelor.

Experiența de producție X-meritan acoperă aplicații în comunicații cu fibră optică, echipamente medicale industriale, electronice inteligente pentru automobile, electronice de larg consum și instrumente de cercetare care necesită răcire a semiconductoarelor și control al temperaturii.
